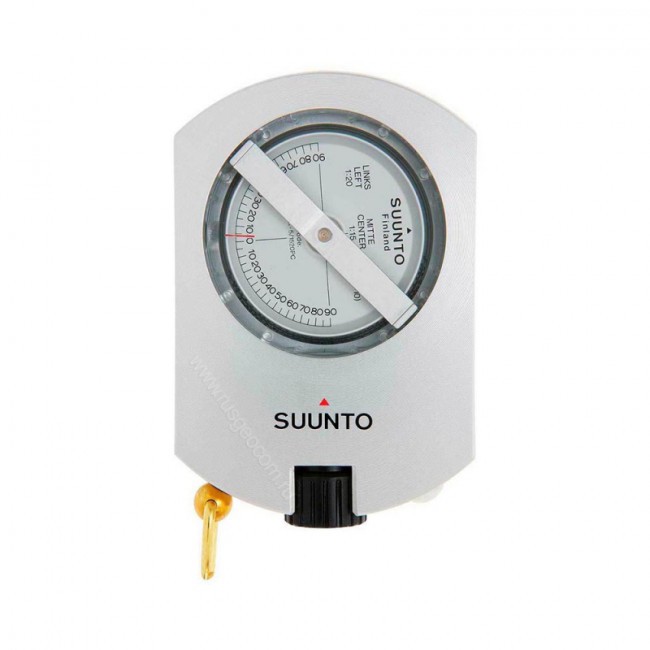

Высотомер, клинометр SUUNTO PM-5/1520

Высотомер SUUNTO PM-5/1520 – простой, надежный и точный инструмент для оперативного определения высоты деревьев и других объектов с прямым получением результатов. Обычно устройства такого класса применяются при таксации леса и в ходе лесохозяйственных изысканий. От других представителей семейства PM-5 модель отличается измерительными шкалами – они выполнены в метрической системе и предназначены для работы с базисами 15 и 20 м.

Принцип действия

Комбинированный высотомер-клинометр снабжен шкальным барабаном с эксцентриком, у которого нулевая линия всегда принимает вертикальное положение. Измерение производится путем совмещения отсчетного штриха с вершиной дерева.

Высотомер позволяет дополнительно определять величину угла наклона линии визирования в градусной мере по боковой шкале, либо, при работе с 20-метровым базисом, – по данным номограммы на тыльной части корпуса SUUNTO PM-5/1520.

Преимущества

• Низкие эксплуатационные затраты – компасы SUUNTO не нуждаются в электрическом питании или расходных компонентах..
• Прочность и надежность – прибор выполнен в фрезерованном корпусе из алюминиевого сплава с анодированным покрытием, которое не подвержено коррозии. Специальная конструкция подшипников с сапфировой опорой отличается высокой износостойкостью и увеличивает рабочий ресурс.
• Высокая производительность – снятие отсчетов выполняется одновременно с наведением, без выполнения блокировки либо подстройки шкалы.

Конструкционные особенности

Две шкалы позволяют одинаково эффективно определять высоту деревьев с узкими и широкими кронами с помощью SUUNTO PM-5/1520. Для высоких деревьев производитель рекомендует выполнять измерения с больших дистанций – 30 - 40 м, с последующим двукратным увеличением полученного результата. Положительный и отрицательный участки шкал помогают путем простых алгебраических вычислений определять высоту объектов, основание которых находится выше либо ниже уровня глаз наблюдателя. Номограмма на тыльной стороне корпуса дает возможность быстро пересчитывать измеренную высоту в действительный показатель.

Шкальный барабан помещен в герметичную акриловую колбу, заполненную спиртосодержащей жидкостью. Она не замерзает на морозе и выполняет демпфирующую функцию – в процессе наведения и снятия отсчетов обеспечивает быструю остановку подвижного элемента и гашение колебаний из-за дрожания руки или вибрации.
