| Производитель | RIGOL |
| Тип | Цифровые |
| Полоса пропускания | 400 МГц - 50 Ом 400 МГц - 1МОм |
| Частота | меандр 1 кГц |
| тип | BP, BM, RX/TX |
Описание

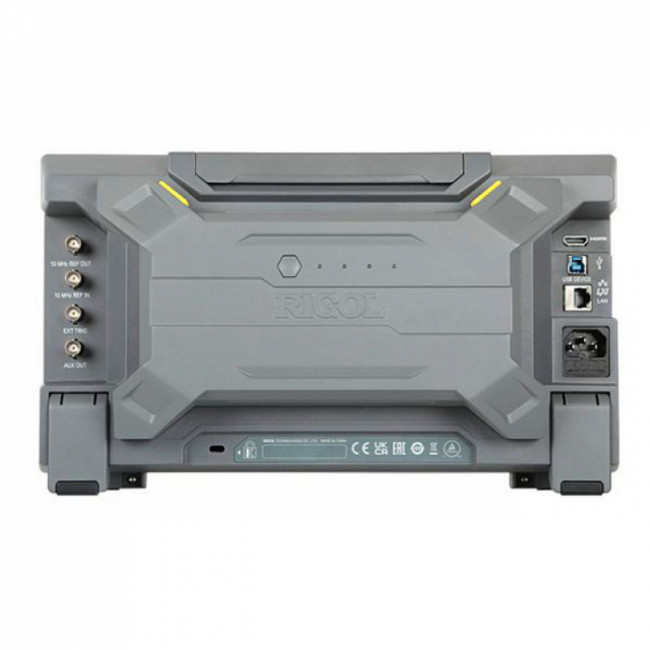

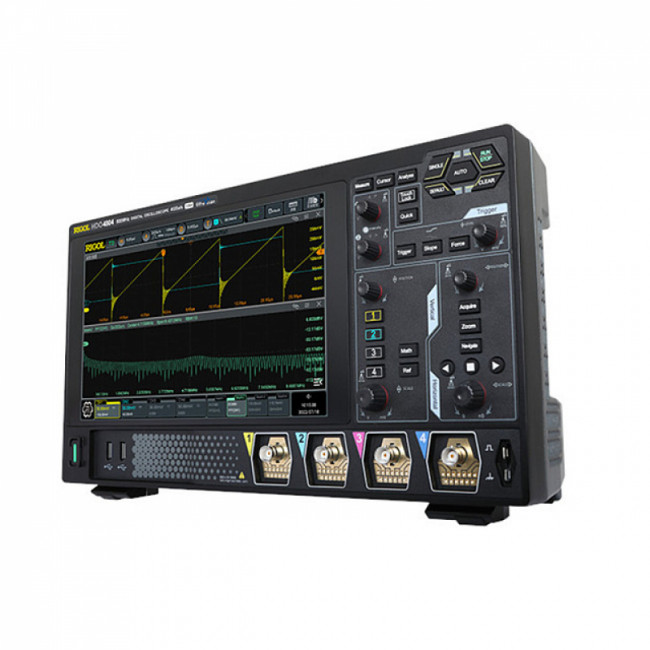

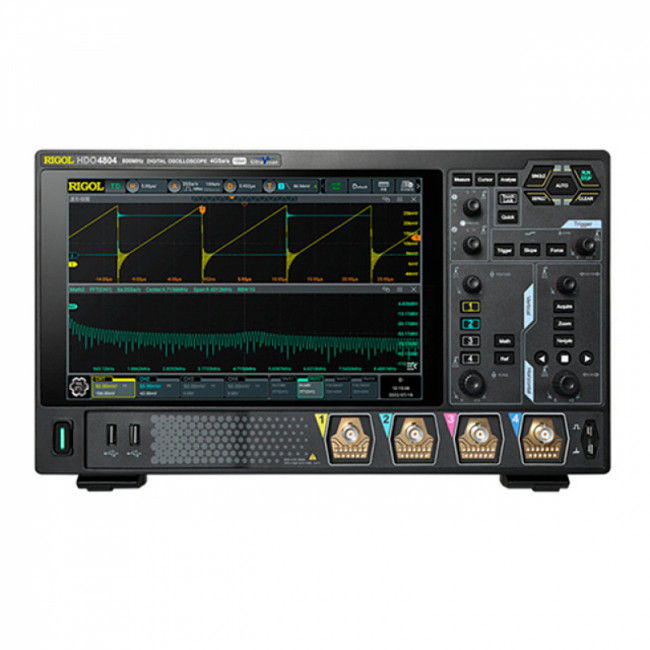

Цифровой осциллограф Rigol DHO4404, снабженный 4 аналоговыми каналами с частотой пропускания 400 МГц и 12-битным АЦП, относится к высокопроизводительным лабораторным приборам промышленного класса. За счет применения чипсета Centaurus обеспечивается сверхнизкий уровень шума, по показателю которого данное устройство является лучшим среди изделий своей категории, что позволяет эффективно выполнять тестирование систем питания, испытания полупроводниковых и других электронных компонентов, и т.п. 10,1-дюймовый дисплей поддерживает многооконный режим и масштабирование, обеспечивая высокую наглядность и информативность.
Преимущества Rigol DHO4404
- Высокая производительность – прибор способен производить выборку в реальном времени с частотой дискретизации до 4 Гвыб./с на один канал, поддерживаются режимы High Resolution для повышения вертикального разрешения до 16 бит при усреднении и UltraAcquire, что позволяет увеличить скорость сбора данных до 1,5 млн. осц./с.
- Гибкий интерфейс – для управления цифровым осциллографом можно использовать функции сенсорного экрана, который способен распознавать "смартфонные" жесты, и многофункциональные поворотно-нажимные регуляторы фотоэлектронного типа, также предусмотрена возможность работы в дистанционном режиме при подключении к ПК через порты LAN, USB или GPIB, при задействовании соответствующего переходника.
- Опция мобильного применения – устройство может оснащаться внешним аккумулятором, который крепится с тыльной стороны корпуса на защелках, для работы без подключения к бытовой сети переменного тока.
Особенности Rigol DHO4404
Прибор работает под управлением ОС Android и поддерживает возможность обновления встроенного ПО в режиме он-лайн. Также реализована функция веб-управления в дистанционном режиме. Наличие встроенного цифрового вольтметра и частотомера, которые могут подключаться к любому каналу прибора внутренними средствами, исключает необходимость использования внешних прецизионных средств измерений. В отличие от младшей модели серии DHO4000, предусмотрена возможность ограничения полосы пропускания на двух пороговых значениях – 20 и 250 МГц, с целью снижения влияния шумов, когда вертикальная шкала не превышает 500 мкВ, обеспечивая возможность эффективной работы на повышенных частотах. Режим декодирования протоколов для наиболее популярных типов шин включен в базовом варианте, а путем программных опций доступно расширение их перечня.
| Наименование | значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 400 МГц - 50 Ом 400 МГц - 1МОм | ||||
| Время нарастания (от 10% до 90%, типовое) | ≤1,75 нс | ||||
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска | ||||
| Режим выборки | выборка в реальном времени | ||||
| Максимальная частота дискретизации | 4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала) | ||||
| Максимальная глубина памяти | 250 млн. точек (1 канал). 125 млн. точек (2 канала) 62,5 млн.точек (4 канала) опции: 500 млн.точек (1 канал), 250 млн.точек (2 канала), 125 млн.точек (4 канала) | ||||
| Максимальная скорость захвата сигнала | 50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire) | ||||
| Вертикальное разрешение | 12 бит | ||||
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 500 000 кадров | ||||
| Пиковый детектор | захват глитчей от 500 ps | ||||
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач; | ||||
| Разрешение встроенного дисплея | 1280 х 800 пикселей; | ||||
| Параметры вертикальной системы | |||||
| Наименование | значение | ||||
| Связь по входу | открытый, закрытый или земля | ||||
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% | ||||
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | ||||
| Определение пробников | автоматическое определение пробников Rigol | ||||
| Макс. входное напряжение | |||||
| 1 МОм | 300 Вскз CAT I, 400 Впик | ||||
| 50 Ом | 5 Вскз | ||||
| Вертикальное разрешение | 12 бит | ||||
| Эффективное количество ENOB (тип.) | 8 бит | ||||
| Вертикальное отклонение | |||||
| 1 МОм | 100 мкВ/дел ~ 10 В/дел | ||||
| 50 Ом | 100 мкВ/дел ~ 1 В/дел | ||||
| Диапазон смещения | |||||
| 1 МОм | ± 0.5 B (<500 мкВ/дел ) ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел ) | ||||
| 50 Ом | ±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел) | ||||
| Динамический диапазон | ±4 дел (12 бит) | ||||
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала | ||||
| Погрешность коэфф. усиления | ±2% от полной шкалы | ||||
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | ||||
| ESD защита | ±8 кВ (на входе BNC) | ||||
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса) | ||||
| Параметры горизонтальной системы | |||||
| Наименование | значение | ||||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел | ||||
| Временное разрешение | 100 пс | ||||
| Погрешность временной базы | погрешность временной базы | ||||
| Максимальная задержка | пред-запуск: -5 делений пост-запуск: 1 с или 100 дел, что больше | ||||
| Задержка между каналами | ≤500 пс | ||||
| Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | ||||
| Измерения | |||||
| Наименование | значение | ||||
| Курсорные | |||||
| Количество курсоров | 2 пары XY курсоров | ||||
| Режимы | ручной (ΔY, ΔX, 1/ΔX); отслеживания; автоизмерения | ||||
| Измерения в X-Y режиме | X = канал 1, Y = канал 2 | ||||
| Автоматические | |||||
| Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно | ||||
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | ||||
| Диапазон измерения | основное окно, растяжка Zoom | ||||
| Макс. количество отображаемых на канал | 33 типа | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS | ||||
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | ||||
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) | ||||
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
| Математические операции | |||||
| Наименование | значение | ||||
| Количество отображаемых одновременно | 4 | ||||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | ||||
| Цветовая градация | поддерживается в математических операциях, в т.ч. БПФ | ||||
| БПФ (FFT) | |||||
| Макс.длина | 1 М точек | ||||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| ПОИСК И НАВИГАЦИЯ | |||||
| Тип | фронт, импульс | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Отображение | таблица событий во внутренней или внешней памяти | ||||
| Кнопки навигации | просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire | ||||
| АНАЛИЗ ОСЦИЛЛОГРАММ | Pass / Fail | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Запись | |||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Макс. количество сегментов | 500000 событий запуска | ||||
| Режим | воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов | ||||
| Цветовая градация | |||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
| Система запуска | |||||
| Наименование | значение | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети | ||||
| Режим запуска | авто, обычный, одиночный | ||||
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | ||||
| Шумовая режекция | Вкл / Выкл | ||||
| Блокировка уровня запуска | 8 нс ~ 10 с | ||||
| Полоса запуска | |||||
| Внутренний | аналоговая полоса осциллографа | ||||
| Внешний | 200 МГц | ||||
| Чувствительность триггера | |||||
| Внутренний | ≥50 мВ/дел: 0,5 делений 0.7 дел (с включенной шумовой режекцией) | ||||
| Внешний | 200 мВп-п (DC ~ 100 МГц) 500 мВп-п (100 МГц~ 200 МГц) | ||||
| Диапазон уровня запуска | |||||
| Внутренний | ±5 делений от центра экрана | ||||
| Внешний | ±5 В | ||||
| Сеть | фикс. 40% ~ 60% | ||||
| Внешний запуск EXT TRIG | |||||
| Входной импеданс | 1 МОм±1%, BNC разъем | ||||
| Джиттер запуска (тип.) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) | ||||
| Типы запуска | штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 | ||||
| Запуск по фронту | |||||
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line | ||||
| Запуск по длительности импульса | |||||
| Условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по скорости нарастания | |||||
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по видеосигналу | |||||
| Система | NTSC, PAL и SECAM | ||||
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по шаблону | |||||
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по длительности события | |||||
| Установка | H, L, X | ||||
| Условие запуска | >, <, внутри интервала<>, вне интервала >< | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по истечении времени (TimeOut) | |||||
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по ранту | |||||
| Условие | прохождение через заданный уровень | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по окну | |||||
| Тип фронта | нарастающий, спадающий | ||||
| Позиция запуска | вход, выход, время | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по задержке | |||||
| Фронт | нарастающий, спадающий | ||||
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск Установка / Удержание | |||||
| Фронт | нарастающий, спадающий | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Запуск по N фронту | |||||
| Тип фронта | нарастающий, спадающий | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| RS-232/UART запуск | |||||
| Условие запуска | Start, Error, Check Error, Data | ||||
| Скорость | до 20 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| I²C запуск | |||||
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data | ||||
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| SPI запуск | |||||
| Условие запуска | CS, TimeOut | ||||
| Разрядность | 4 бит ~ 32 бит | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| CAN запуск | |||||
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random | ||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||
| Скорость | до 5 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| CAN-FD запуск (опция HDO4000-AUTOA) | |||||
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random | ||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||
| Скорость | до 10 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| FlexRay запуск (опция HDO4000-FLEXA) | |||||
| Условие запуска | позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). | ||||
| Скорость | до 10 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| LIN запуск (опция HDO4000-AUTOA) | |||||
| Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error | ||||
| Скорость | до 20 Мбит/сек | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| I²S запуск (опция HDO4000-AUDIOA) | |||||
| Тип канала | левый, правый, левый и правый | ||||
| Условие сравнения | =, ≠, >, <, <>, >< | ||||
| Режимы | I2S, LJ, RJ | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| MIL-STD-1553 запуск (опция HDO4000-AEROA) | |||||
| Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) | ||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||
| Декодирование сигналов | |||||
| Наименование | значение | ||||
| Типы шин | штатно: Parallel, RS232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 | ||||
| Параллельные шины Parallel | |||||
| Разрядность | 4 бит | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| RS-232/UART | |||||
| Разрядность TX/RX | 5 бит ~ 9 бит | ||||
| Скорость | до 20 Мбит/сек | ||||
| Четность | Odd, Even, нет | ||||
| Стоповые биты | 1 или 2 бита | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| I²C | |||||
| Параметр | адрес (c или без бита R/W), данные, ACK | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| SPI | |||||
| Параметр | MISO/MOSI данные | ||||
| Тип | CS, TimeOut | ||||
| Разрядность | 4 бит ~ 32 бит | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| CAN | |||||
| Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) | ||||
| Тип | CAN_H, CAN_L, TX/RX, DIFF | ||||
| Скорость | до 5 Мбит/сек | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| CAN-FD (опция HDO4000-AUTOA) | |||||
| Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) | ||||
| Тип | CAN_H, CAN_L, TX/RX, DIFF | ||||
| Скорость | до 10 Мбит/сек | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| FlexRay (опция HDO4000-FLEXA) | |||||
| Параметр | ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS | ||||
| Тип | BP, BM, RX/TX | ||||
| Скорость | до 10 Мбит/сек | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| LIN (опция HDO4000-AUTOA) | |||||
| Протокол | версия (1.X или 2.X) | ||||
| Параметр | sync, ID, data, check sum | ||||
| Скорость | до 20 Мбит/сек | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| I²S (опция HDO4000-AUDIOA) | |||||
| Тип канала | левый, правый | ||||
| Разрядность | 4 бит ~ 32 бит | ||||
| Режимы | I2S, LJ, RJ | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| MIL-STD-1553 (опция HDO4000-AEROA) | |||||
| Параметр | data word, command word, status word (адрес+последние 11 бит) | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
Цифровой вольтметр | |||||
| Наименование | значение | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Функция измерения | DC, AC+DC RMS, AC RMS | ||||
| Разрешение | ACV / DCV: 4 бита | ||||
| Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона | ||||
| Порты ввода / вывода | |||||
| Наименование | значение | ||||
| USB 3.0 Hi-speed Host | 2 на передней панели | ||||
| USB 3.0 Hi-speed Device | 1 на задней панели | ||||
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | ||||
| WEB интерфейс | поддержка VNC Web | ||||
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | ||||
| Вход/выход опорного сигнала 10 MHz Reference Clock In/Out | |||||
| Вход | 1, BNC разъем на задней панели | ||||
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | ||||
| Выход | 1, BNC разъем на задней панели | ||||
| Параметры выходного сигнала | 50 Ом, 1.5 Впп синусоидальная форма | ||||
| Aux Output комбинированный выход | |||||
| Разъем | BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) | ||||
| Выход синхронизации (Trig Out) | импульсный сигнал синхронизации | ||||
| Выход "Годен / Не годен" (Pass / Fail) | импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | ||||
| Выход компенсации пробника | |||||
| Частота | меандр 1 кГц | ||||
| Амплитуда | 0 ~ 3 Вп-п | ||||
| Общие характеристики | |||||
| Тип и размер встроенного дисплея | 10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch" | ||||
| Разрешение встроенного дисплея | 1280 х 900 пикселей, соотношение сторон 16:9 | ||||
| Тип процессора | Cortex-A72, 1.8 GHz, hexa-core | ||||
| Системная память | 4 Гб RAM | ||||
| Операционная система | Операционная система | ||||
| Операционная система | Android | ||||
| Внутренняя энергонезависимая память | 8 Гб | ||||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц | ||||
| Предохранитель | 3,15 A, T тип, 250 В | ||||
| Потребляемая мощность | <200 Вт | ||||
| Габаритные размеры | 358.14 × 214.72 × 120.62 мм | ||||
| Вес | 3,8 кг |
Характеристики
| Производитель | RIGOL |
| Тип | Цифровые |
| Полоса пропускания | 400 МГц - 50 Ом 400 МГц - 1МОм |
| Частота | меандр 1 кГц |
| тип | BP, BM, RX/TX |
| Разрешение | ACV / DCV: 4 бита |
| Габаритные размеры | 358.14 × 214.72 × 120.62 мм |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Установка | H, L, X |
| Динамический диапазон | ±4 дел (12 бит) |
| Операционная система | Android |
| Максимальная частота дискретизации | 4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала) |
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz |
| Выход | 1, BNC разъем на задней панели |
| Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона |
| WEB-интерфейс | поддержка VNC Web |
| Потребляемая мощность | <200 Вт |
| Скорость | до 20 Мбит/сек |
| Входной импеданс | 1 МОм±1%, BNC разъем |
| Связь по входу | открытый, закрытый или земля |
| Режимы | I2S, LJ, RJ |
| Диапазон измерения | основное окно, растяжка Zoom |
| Сеть | фикс. 40% ~ 60% |
| Амплитуда | 0 ~ 3 Вп-п |
| Вертикальное разрешение | 12 бит |
| Типы запуска | штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL- |
| Параметр | data word, command word, status word (адрес+последние 11 бит) |
| Вход | 1, BNC разъем на задней панели |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Наименование | значение |
| Режим | во всех режимах |
| Разрядность | 4 бит ~ 32 бит |
| Пиковый детектор | захват глитчей от 500 ps |
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел |
| Максимальная глубина памяти | 250 млн. точек (1 канал). 125 млн. точек (2 канала) 62,5 млн.точек (4 канала) опции: 500 млн.точек (1 канал), 250 млн.точек (2 канала), 125 млн.точек (4 канала) |
| Режим запуска | авто, обычный, одиночный |
| Разъем | BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) |
| Протокол | версия (1.X или 2.X) |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Система | NTSC, PAL и SECAM |
| Задержка между каналами | ≤500 пс |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Предохранитель | 3,15 A, T тип, 250 В |
| Погрешность временной базы | погрешность временной базы |
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса) |
| Отображение | таблица событий во внутренней или внешней памяти |
| Фронт | нарастающий, спадающий |
| Внутренний | ±5 делений от центра экрана |
| Внешний | ±5 В |
| Вес | 3,8 кг |
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала |
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Режим выборки | выборка в реальном времени |
| Максимальная скорость захвата сигнала | 50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 500 000 кадров |
| 1 МОм | ± 0.5 B (<500 мкВ/дел ) ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел ) |
| 50 Ом | ±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел) |
| Анализ осциллограмм | Pass / Fail |
| Тип и размер встроенного дисплея | 10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch" |
| Разрешение встроенного дисплея | 1280 х 900 пикселей, соотношение сторон 16:9 |
| Время нарастания (от 10% до 90%, типовое) | ≤1,75 нс |
| Эффективное количество ENOB (тип.) | 8 бит |
| ESD защита | ±8 кВ (на входе BNC) |
| Внутренняя энергонезависимая память | 8 Гб |
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Погрешность коэфф. усиления | ±2% от полной шкалы |
| Временное разрешение | 100 пс |
| Максимальная задержка | пред-запуск: -5 делений пост-запуск: 1 с или 100 дел, что больше |
| Количество курсоров | 2 пары XY курсоров |
| Измерения в X-Y режиме | X = канал 1, Y = канал 2 |
| Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Количество отображаемых одновременно | 4 |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Макс.длина | 1 М точек |
| Кнопки навигации | просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire |
| Макс. количество сегментов | 500000 событий запуска |
| Темы | температура, интенсивность |
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Шумовая режекция | Вкл / Выкл |
| Джиттер запуска (тип.) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) |
| Тип фронта | нарастающий, спадающий |
| Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Условие | прохождение через заданный уровень |
| Позиция запуска | вход, выход, время |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Разрядность адреса | 7 бит, 8 бит, 10 бит |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF |
| Тип канала | левый, правый |
| Условие сравнения | =, ≠, >, <, <>, >< |
| Типы шин | штатно: Parallel, RS232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 |
| Разрядность TX/RX | 5 бит ~ 9 бит |
| Четность | Odd, Even, нет |
| Стоповые биты | 1 или 2 бита |
| USB 3.0 Hi-speed Host | 2 на передней панели |
| USB 3.0 Hi-speed Device | 1 на задней панели |
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) |
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm |
| Параметры выходного сигнала | 50 Ом, 1.5 Впп синусоидальная форма |
| Выход синхронизации (Trig Out) | импульсный сигнал синхронизации |
| Выход "Годен / Не годен" (Pass / Fail) | импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс |
| Тип процессора | Cortex-A72, 1.8 GHz, hexa-core |
| Системная память | 4 Гб RAM |
Цифровой осциллограф RIGOL DHO4404 отзывы
Об этом товаре отзывов пока нет. Будьте первым!
