| Производитель | RGK |
| Характеристика | Сила тока: 400 A Напряжение: 600 В |
| Функционал | Емкость (С), Переменное напряжение (U~), Переменный ток (I~), Постоянное напряжение (U), Постоянный ток (I), Сопротивление (R), Частота (F) |
| Профессиональные | Да |
| Измерение напряжения | 600 В |
Описание

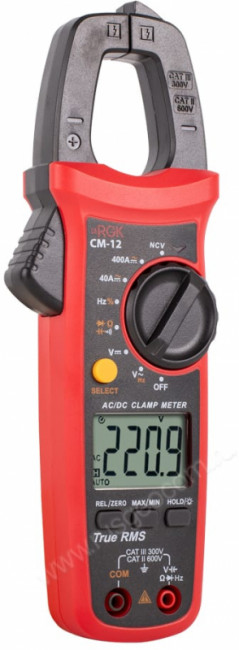

Цифровые токовые клещи RGK CM-12 с датчиком Холла используются для измерения силы тока до 400 А в тех случаях, когда недопустимо повреждение изоляции или приостановка работы электросистемы предприятия. Для проведения комплексных замеров и диагностики эта модель оборудована функциями мультиметра и может применяться совместно с измерительными щупами. Прибор ориентирован на специалистов сферы энергетики, но может с успехом решать и бытовые задачи по проверке оборудования и электропроводки.
Технические особенности
- Режим отображения пиковых показаний.
- NCV - бесконтактное определение напряжения.
- REL - измерения относительно опорного значения.
- Фиксации значений на экране кнопкой HOLD.
- Защита от перегрузки с сигнализацией.
- Автоотключение через 15 мин. бездействия.
Токоизмерительные клещи RGK CM-12 позволяют быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях. За счет применения в конструкции прибора датчика Холла можно измерять как постоянный, так и переменный ток. При подключении щупов устройство определяет значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.
Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Достаточно поднести переднюю часть токовых клещей к силовой линии, после чего светозвуковая индикация сообщит о наличии или отсутствии сигнала. Дополнительно можно активировать низковольтный режим EFLo для фиксации напряжения в диапазоне 24 - 72 В.
При проверке конденсаторов с малой емкостью или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов минимизируется за счет измерений в относительном режиме REL.
| Параметры измерения силы постоянного тока | ||
|---|---|---|
| Пределы измерений, А | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 40,00 | 0,01 | ±(0,02*I+5 е.м.р.) |
| 400,0 | 0,1 | |
| Примечание – I - измеренное значение силы постоянного тока, А | ||
| Параметры измерения силы переменного тока | |||
|---|---|---|---|
| Пределы измерений, А | Частота, Гц | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 40,00 | от 45 до 400 | 0,01 | ±(0,02*I+5 е.м.р.) |
| 400,0 | 0,1 | ||
| Примечание – I - измеренное значение силы переменного тока, А | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 400,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) |
| 4,000 В | 0,001 В | ±(0,005*U+2 е.м.р.) |
| 40,00 В | 0,01 В | |
| 400,0 В | 0,1 В | |
| 600 В | 1 В | |
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | ||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда(е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 4,000 | от 45 до 400 | 0,001 | ±(0,01*U+5 е.м.р.) |
| 40,00 | 0,01 | ±(0,008*U+5 е.м.р.) | |
| 400,0 | 0,1 | ||
| 600 | 1 | ||
| Примечание – U - измеренное значение напряжения переменного тока, В | |||
| Параметры измерения электрического сопротивления постоянному току | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 400,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) |
| 4,000 кОм | 0,001 кОм | ±(0,008*R+2 е.м.р.) |
| 40,00 кОм | 0,01 кОм | |
| 400,0 кОм | 0,1 кОм | |
| 4,000 МОм | 0,001 МОм | ±(0,025*R+5 е.м.р.) |
| 40,00 МОм | 0,01 МОм | |
| Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической емкости | ||
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 40,00 нФ | 0,01 нФ | ±(0,04*C+5 е.м.р.) |
| 400,0 нФ | 0,1 нФ | |
| 4,000 мкФ | 0,001 мкФ | |
| 40,00 мкФ | 0,01 мкФ | |
| 400,0 мкФ | 0,1 мкФ | |
| 4,000 мФ | 0,001 мФ | ±0,1*C |
| 40,00 мФ | 0,01 мФ | |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Параметры измерения частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 40,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) |
| 400,0 Гц | 0,1 Гц | |
| 4,000 кГц | 0,001 кГц | |
| 40,00 кГц | 0,01 кГц | ±(0,001*F+4 е.м.р.) |
| 400,0 кГц | 0,1 кГц | |
| 10,00 МГц | 0,01 МГц | |
| Примечания - F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц | ||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент |
| RGK CM-12 | 0,1°С |
| Общие характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 4000 |
| Отображение полярности | автоматическая |
| Защита от перегрузки | 600 В RMS |
| Индикация перегрузки | "OL" или "-OL" |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | дополнительная погрешность ± 1,0% |
| Диаметр захвата | 28 мм |
| Рабочая высота над уровнем моря | до 2000 м |
| Класс защиты от перенапряжения | САТ II 600 В |
| Рабочие условия измерений: - температура окружающего воздуха, - относительная влажность воздуха | от 0°С до +50°С 80% при температуре от 0°С до +30°С 75% при температуре св. +30°С до +40°С 45% при температуре св. +40°С до +50°С |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха | от +18°С до +28°С от 30 до 80% |
| Температура хранения, °С Влажность хранения, % | от -20°С до +60°С до 80% |
| Степень загрязнения | 2 |
| Питание | 2 батарейки ААА, 1,5 В |
| Параметры электрического питания: - напряжение постоянного тока, В | 3 |
| Габаритные размеры,(длина×ширина×высота) | 215 x 73 x 37 мм |
| Масса, (без батарей) | 0,215 кг |
Комплектация:
- Токовые клещи RGK CM-12
- Кабель измерительный с пробниками - 2 шт
- Чехол
- Батарейка ААА - 2 шт
- Руководство по эксплуатации
Купить электроизмерительные клещи RGK CM-12, вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт оформить заказ.
Характеристики
| Производитель | RGK |
| Характеристика | Сила тока: 400 A Напряжение: 600 В |
| Функционал | Емкость (С), Переменное напряжение (U~), Переменный ток (I~), Постоянное напряжение (U), Постоянный ток (I), Сопротивление (R), Частота (F) |
| Профессиональные | Да |
| Измерение напряжения | 600 В |
| Госреестр | Да |
| Тип измеряемого тока | AC/DC |
| Гарантия | 12 месяцев |
| Дополнительные функции использования | Истинное среднеквадратичное значение (TRUE RMS), Прозвонка цепи звуковая, Подсветка дисплея, Проверка диодов |
