| Производитель | RGK |
| Характеристика | Сила тока: 600 A Напряжение: 600 В |
| Функционал | Емкость (С), Переменный ток (I~), Постоянный ток (I), Сопротивление (R), Частота (F) |
| Измерение напряжения | 600 В |
| Госреестр | Да |
Описание

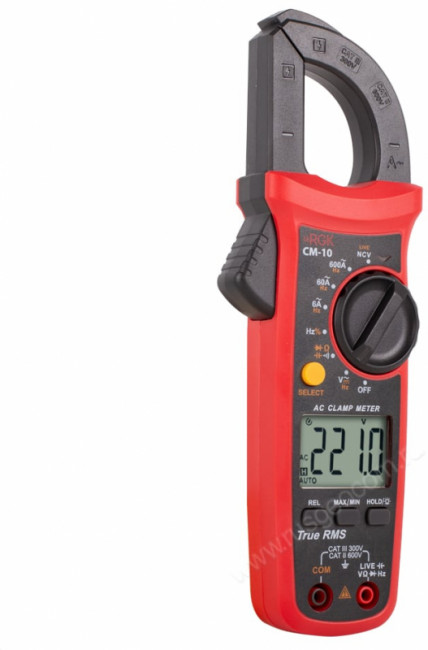

Цифровые токовые клещи RGK CM-10 - это удобный и безопасный прибор для измерения больших значений силы переменного тока вплоть до 600А, дополнительно снабженный функциями мультиметра. Максимальный диаметр проводников, с которыми может работать эта модель - 28 мм. Основное преимущество токовых клещей заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию. Прибор в первую очередь предназначен для специалистов в сфере электроэнергетики, но также может решить и множество бытовых задач.
Технические особенности
- Датчик Холла.
- Режим отображения пиковых показаний.
- Возможность относительных измерений.
- Функция NCV.
- Фиксации значений на экране кнопкой HOLD.
- Защита от перегрузки с сигнализацией.
- Автоотключение через 15 мин. бездействия.
Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях. При подключении щупов токоизмерительные клещи RGK CM-10 определяют ноль и фазу, значения сопротивления, тестируют диоды и конденсаторы, а также могут прозванивать цепи.
Расчет коэффициента заполнения будет полезен при работе с импульсным оборудованием. Все эти возможности отлично дополняют функционал устройства и помогают проводить комплексные обследования сетей и оборудования.
Функция NCV работает как детектор напряжения и может применяться, например, для того, чтобы проверить обесточена розетка или нет. Достаточно поднести передний конец прибора к силовой линии - светозвуковая индикация сообщит о наличии сигнала. Дополнительно можно активировать низковольтный режим для фиксации напряжения в диапазоне 24 - 72 В.
Режим REL стоит активировать в тех случаях, когда необходимо исключить некоторую постоянную величину из результата, а также для уменьшения влияния сторонних факторов на достоверность показаний.
| Параметры измерения силы переменного тока | |||
|---|---|---|---|
| Пределы измерений, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 6,000 | от 50 до 100 | 0,001 | ±(0,04*I+10 е.м.р.) |
| 60,00 | 0,01 | ±(0,02*I+10 е.м.р.) | |
| 600,0 | 0,1 | ||
| Примечание – I - измеренное значение силы переменного тока, А | |||
| Параметры измерения напряжения переменного тока | |||
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсо-лютной погрешности измерений, В |
| 6,000 | от 45 до 400 | 0,001 | ±(0,01*U+5 е.м.р.) |
| 60,00 | 0,01 | ±(0,008*U+5 е.м.р.) | |
| 600,0 | 0,1 | ||
| Примечание – U - измеренное значение напряжения переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 600,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) |
| 6,000 В | 0,001 В | ±(0,005*U+2 е.м.р.) |
| 60,00 В | 0,01 В | ±(0,007*U+3 е.м.р.) |
| 600,0 В | 0,1 В | |
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | ||
| Параметры измерения частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности изме-рений, Гц, кГц, МГц |
| 60,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) |
| 600,0 Гц | 0,1 Гц | |
| 6,000 кГц | 0,001 кГц | |
| 60,00 кГц | 0,01 кГц | |
| 600,0 кГц | 0,1 кГц | |
| 10,00 МГц | 0,01 МГц | |
| Примечания: F – измеренное значение частоты, Гц, кГц, МГц;Нижний предел измерений – 10 Гц | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основ-ной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,008*R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,02*R+5 е.м.р.) |
| 60,00 МОм | 0,01 МОм | |
| Примечание – R - измеренное значение электрического сопротивления по-стоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической емкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 6,000 нФ | 0,001 нФ | ±(0,04*C+10 е.м.р.) |
| 60,00 нФ | 0,01 нФ | |
| 600,0 нФ | 0,1 нФ | |
| 6,000 мкФ | 0,001 мкФ | ±(0,04*C+5 е.м.р.) |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | |
| 6,000 мФ | 0,001 мФ | ±0,1*C |
| 60,00 мФ | 0,01 мФ | |
| Примечание – C - измеренное значение электрической ёмкости, нФ, мкФ, мФ | ||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK CM-10 | 0,1 |
| Общие характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 6000 |
| Отображение полярности | автоматическая |
| Защита от перегрузки | 600 В RMS |
| Индикация перегрузки | "OL" или "-OL" |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | дополнительная погрешность ± 1,0% |
| Диаметр захвата, мм | 28 |
| Рабочая высота над уровнем моря, м | до 2000 |
| Класс защиты от перенапряжения | САТ II 600 В |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха, | от 0°С до +50°С 80% при температуре от 0 до +30 °С 75% при температуре св. +30°С до +40°С 45% при температуре св. +40°С до +50°С |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18°С до +28°С от 30 до 80% |
| Температура хранения Влажность хранения | от -20°С до +60°С до 80% |
| Степень загрязнения | 2 |
| Питание | 2 батарейки ААА, 1,5 В |
| Параметры электрического питания: - напряжение постоянного тока, В | 3 |
| Габаритные размеры (длина x ширина x высота) | 215 x 73 x 37 мм |
| Масса, (без батарей) | 0,226 кг |
Комплектация:
- Токовые клещи RGK CM-10
- Кабель измерительный с пробниками - 2 шт
- Чехол
- Батарейка ААА - 2 шт
- Руководство по эксплуатации
Купить электроизмерительные клещи RGK CM-10, вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт оформить заказ.
Характеристики
| Производитель | RGK |
| Характеристика | Сила тока: 600 A Напряжение: 600 В |
| Функционал | Емкость (С), Переменный ток (I~), Постоянный ток (I), Сопротивление (R), Частота (F) |
| Измерение напряжения | 600 В |
| Госреестр | Да |
| Тип измеряемого тока | AC/DC |
| Гарантия | 12 месяцев |
| Дополнительные функции использования | Истинное среднеквадратичное значение (TRUE RMS), Прозвонка цепи звуковая, Подсветка дисплея, Проверка диодов, Автоматическое отключение |
