Описание

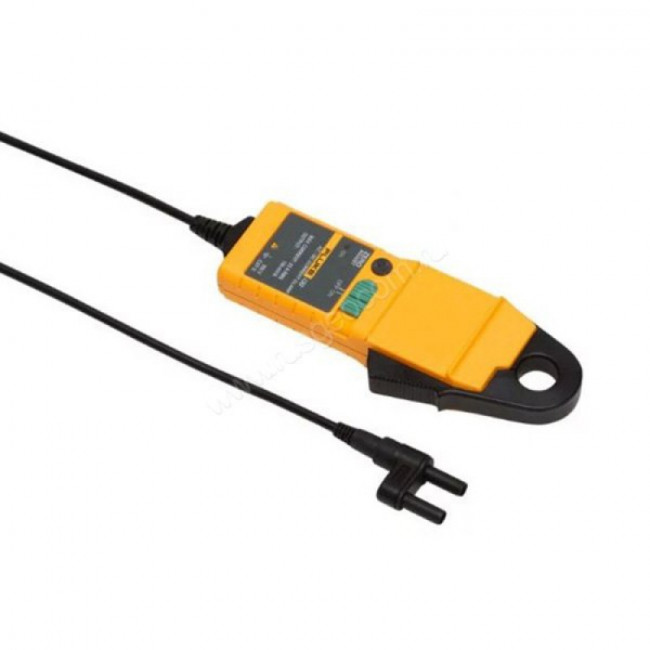

Токовые клещи Fluke I30S - предназначены для определения по принципу эффекта Холла силы как переменного, так и постоянного тока до 20 А в частотном интервале до 100 кГц. Применяется для безразрывного исследования электроцепи цифровыми мультиметрами, осциллографами и другим регистрирующим оборудованием.
Основные технические показатели
- Определение среднеквадратических значений переменного тока до 20 А.
- Максимально разрешенное напряжение - 300 В.
- Диапазон рабочей частоты постоянного тока до 100 кГц.
- Длина выходного кабеля 2 м.
- Ресурс работы батареи составляет 30 ч.
Функциональные преимущества
Токоизмерительные клещи Fluke I30S позволяют проводить ремонт и диагностику как бытовой техники, так и распределительных щитов и электрических двигателей. При этом, прибор обеспечивает выходное напряжение 100 мВ/А.
На корпусе прибора расположена кнопка “Zero Adjust”, которая предназначена для обнуления текущего значения, что необходимо при смене параметров измерения.
Питание осуществляется от съемной 9 В-ой щелочной батареи, ресурс работы которой составляет 30 ч, что позволяет использовать устройство при долгосрочных исследованиях. При этом, на корпусе прибора находится светодиодный индикатор для наглядного контроля над уровнем заряда.
Длина выходного кабеля составляет 2 м, что позволяет исследовать с помощью токоизмерительных клещей труднодоступные места, а также проводить исследование на безопасном расстоянии.
Корпус устройства оснащен барьером от непреднамеренного поражения током, что повышает безопасность проведения исследования.
| Диапазон тока | 20 А, среднеквадратичное значение переменного тока или постоянный ток |
|---|---|
| Диапазон измерения | ± 30 A |
| Чувствительность выхода | 100 мВ/А |
| Погрешность (при +25 °C) | ± 1 % показаний ± 2 мА |
| Разрешающая способность | ± 1 мА |
| Сопротивление нагрузки | > 10 кОм |
| Чувствительность к расположению проводника | ± 1 % по отношению к показаниям при расположении проводника в центре |
| Диапазон частот | Постоянный ток до 100 кГц (- 0,5 дБ) |
| Температурный коэффициент | ± 0,01% от показаний/°C |
| Питание | Щелочная батарея MN1604/PP3 напряжением 9 В, 30 часов работы, индикатор разряда батареи |
| Рабочее напряжение (см. раздел Стандарты безопасности) | 300 В, переменное среднеквадратичное или постоянное напряжение |
| Максимальный размер проводника | 19 мм в диаметре |
| Выходной разъем | Защищенный разъем BNC с безопасным адаптером 4 мм |
| Установка нуля на выходе | Ручная с помощью дискового регулятора |
| Длина кабеля | 2 метра |
| Диапазон рабочих температур | От 0°C до +50°C |
| Диапазон температур хранения (с удаленными элементами питания) | От -20°C до +85°C |
| Допустимая влажность при работе | От 15 % до 85 % (без конденсации) |
| Вес | 250 г |
| Безопасность | IEC 61010-1, степень загрязнения 2, IEC 61010-2-032: CAT III 300 В |
| Использование щупа на неизолированных проводниках ограничивается напряжением до 300 В переменного (среднеквадратичное значение) или постоянного тока и частотами ниже 1 кГц. | |
| Электромагнитная совместимость (ЭМС) | IEC 61326-1: Портативный, электромагнитная обстановка |
Характеристики
| Производитель | FLUKE |
