| Производитель | FLUKE |
| Характеристика | Испытательное сопротивление: 0,025 Ом - 1500 Ом |
| Госреестр | Да |
| Гарантия | 12 месяцев |
Описание

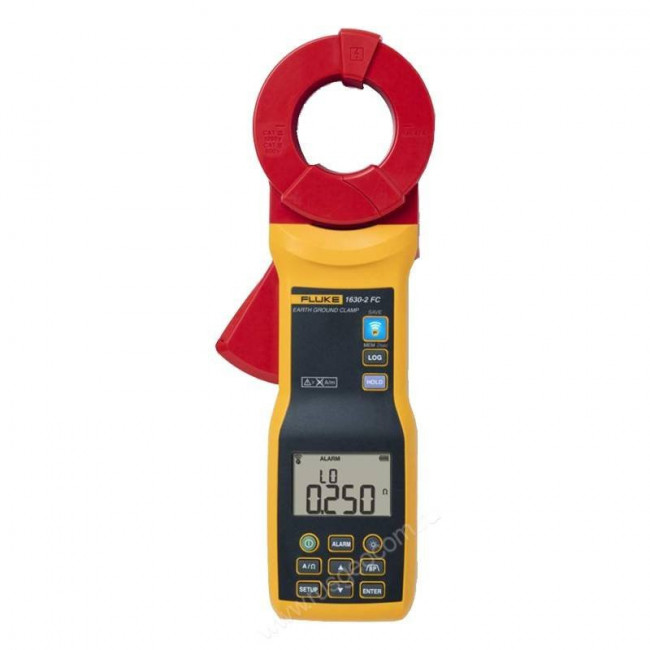

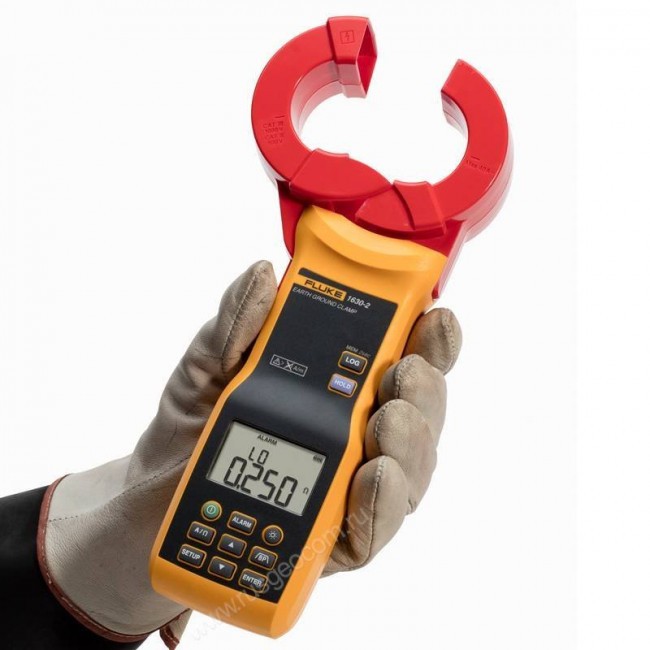

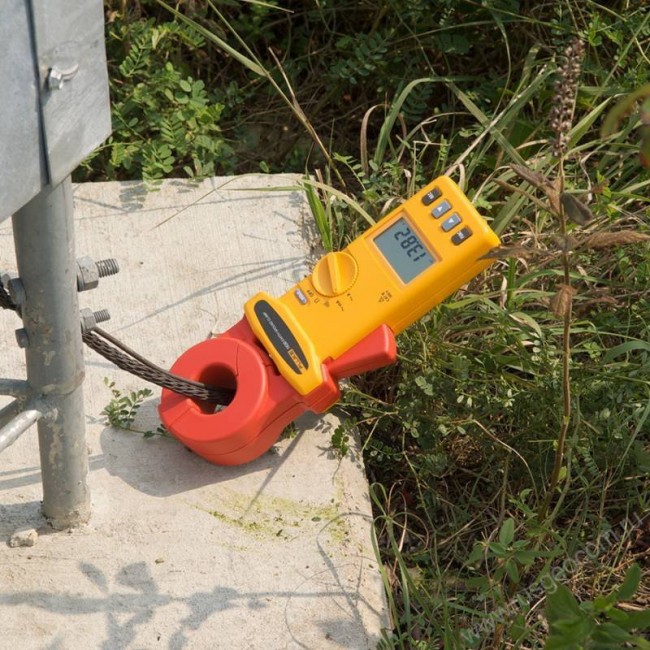

Клещи для измерения контура заземления Fluke 1630-2 отображают данные по замеру тока утечки в контуре заземления в диапазоне от 0,2 мА до 1000 мА без отключения заземляющего устройства. Это позволяет проводить измерения в труднодоступных местах без доступа к почве, на опорах ЛЭП и внутри зданий.
Основные характеристики клещей для измерения контура заземления Fluke 1630-2:
- защита от перегрузок до 200 А.
- полосовой фильтр для устранения помех при измерении;
- диапазон измерения сопротивления от 0,025 Ом до 1500 Ом;
- сохранение до 32 тысяч результатов;
- беспроводное подключение к мобильным устройствам;
- 8 часов непрерывной работы;
Применение двойных зажимов в клещах Fluke 1630-2 позволяет провести замеры в системах с многоточечным заземлением. Устройство выполняет два технологических замера – известное напряжение фиксированной амплитуды, индуцированное одними клещами, измеряется с помощью вторых клещей. Бесконтактные замеры определяют сопротивления контура автоматически.
Встроенная память клещей для измерения контура заземления Fluke 1630-2 рассчитана на 32 000 измерений. Запись параметров происходит через заданные оператором промежутки времени. Благодаря этому, нет необходимости постоянно передавать данные измерений на мобильное устройство или другой носитель данных.
Защита от помех обеспечивается встроенным полосовым фильтром. Перед началом измерений вы можете выставить необходимые настройки этого параметра и устранить нежелательные помехи от сети переменного тока или электрооборудования. С помощью фильтра вы получите точный результат измерений.
Установка беспроводного соединения между клещами для измерения контура заземления Fluke 1630-2 и смартфоном или планшетом осуществляется с помощью беспроводной системы Fluke Connect. Благодаря этому программному обеспечению, вы можете в автоматическом режиме синхронизировать токоизмерительные клещи с мобильным устройством и перенести туда результаты работы. В дальнейшем, их удобно использовать для составления отчетов или ведения журнала статистики.
| Электрические характеристики | |
|---|---|
| Максимальное напряжение на контуре заземления | 1000 В |
| Тип элементов питания | 4 щелочные батареи 1,5 В AA IEC/EN LR6 |
| Время работы от батареи | Более 15 часов |
| Диапазон частот | От 40 Гц до 1 кГц |
| Класс защиты от проникновения | IEC/EN 60529: IP30 с закрытым зажимом |
| ЖК дисплей | |
| Цифровые показания | 9999 отсчетов |
| Частота обновления | 4/с |
| Диапазон температуры | |
| Диапазон рабочих температур | от –10 до +50 °C (от 14 до +122 °F) |
| Диапазон температуры хранения | От –20 до +60 °C (от –4 до +140 °F) |
| Рабочий диапазон влажности | Без конденсации (< 10 °C) (< 50 °F) |
| Отн. влажность ≤ 90 % (при температуре от 10 до 30 °C [от 50 до 86 °F]) | |
| Отн. влажность ≤ 75 % (при температуре от 30 до 40 °C [от 86 до 104 °F]) | |
| Отн. влажность ≤ 45 % (при температуре от 40 до 50 °C [от 104 до 122 °F]) | |
| (без конденсации) | |
| Высота над уровнем моря | Рабочая 2 000м, Хранения 12 000 м |
| Эталонная температура | 23 ± 5 °C (73 ± 9 °F) |
| Температурный коэффициент | 0,15 % x (указанная погрешность) / 1 °C (для значений температуры < 18 °C или > 28 °C |
| [< 64,4 °F или > 82,4 °F]) | |
| Индикация перегрузки | OL |
| Характеристика показаний дисплея с | Исходное сопротивление (Ом) |
| эталоном сопротивления контура | 0,417 (0,474 мин - 0,531 макс) |
| 0.5 (0,443 мин - 0,558 макс) | |
| 10 (9,55 мин - 10,45 макс) | |
| 100 (96 мин - 104 макс) | |
| Объем памяти для регистрации данных | Не менее 32 760 измерений |
| Безопасность | |
| Общие сведения | IEC/EN 61010-1: Степень загрязнения 2 IEC/EN 61557-1 |
| Измерение | IEC/EN 61010-2-032: CAT IV 600 В / CAT III 1000 В |
| Токоизмерительные клещи для измерения тока утечки | IEC/EN 61557-13: Класс 2, ≤ 30 А/м |
| Сопротивление на землю | IEC/EN 61557-5 |
| Эффективность защитных мер | IEC/EN 61557-16: частота отсечки 20 кГц (-3 дБ) |
| Электромагнитная совместимость (ЭМС) | |
| Международные нормы | IEC/EN 61326-1: Портативный, электромагнитная обстановка, CISPR 11 (Радиопомехи индустриальные): Группа 1, Класс B, IEC/EN 61326-2-2 |
| Беспроводная радиосвязь | |
| Диапазон частот | От 2412 до 2462 МГц |
| Выходная мощность | < 10 мВт |
| Радиочастотная сертификация | FCC ID:T68-FBLE IC:6627A-FBLE |
| Общие технические характеристики | |
| Максимальный размер проводника | ок. 40 м |
| Размеры (Д x Ш x В) | 283 x 105 x 48 мм (11,1 x 4,1 x 1,9 дюйма) |
| Масса | 880 гр |
| Рабочая температура | От –10 до +50 °C (от 14 до +122 °F) |
| Температура хранения | От –20 до +60 °C (от –4 до +140 °F) |
| Эталонная температура | 23 ± 5 °C (73 ± 9 °F) |
| Температурный коэффициент | 0,15 % x (указанная погрешность) / 1 °C (для значений температуры < 18 °C или > 28 °C [< 64,4 °F или > 82,4 °F]) |
| Индикация перегрузки | OL |
| Объем памяти для регистрации данных | Не менее 32 760 измерений |
| Рабочий диапазон влажности | ≤ 90 % (при температуре от 10 до 30 °C; ≤ 75 % (при температуре от 30 до 40 °C; ≤ 45 % (при температуре от 40 до 50 °C |
| Высота над уровнем моря | Рабочая -2 000м, хранения - 12 000 м |
Комплектация:
- Клещи для измерения сопротивления контура заземления Fluke 1630-2
- Жесткий футляр
- Эталон сопротивления контура
- 4 батареи АА
- Информация по безопасности
- Краткое справочное руководство
