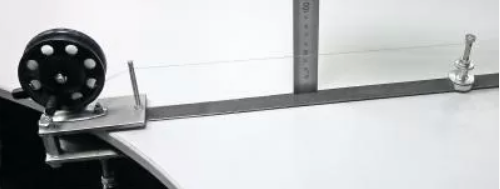

Струна для контроля прямолинейности

Приспособление СТРУНА является вспомогательным индикаторным инструментом для облегчения определения отклонений форм профиля поверхности совместно со средствами линейных измерений (линейками, индикаторами, угольниками, штангенинструментом).

Применение приспособления СТРУНА способствует оперативному установлению координат отклонения участка трубопровода от прямолинейности. Приспособление СТРУНА представляет собой кронштейн, на котором закреплено устройство размотки синтетической лески диаметром 0,8 мм.

Высота уровня размотки лески установлена на величине 50 ±2,5 мм. Свободный конец лески закреплен на высоте 50 ±2,5 мм на магните.
При визуальном контроле кронштейн крепится на свободный конец трубы.
Леска разматывается по образующей участка трубы на длину до 15 м и магнитом удерживается над трубой в натянутом состоянии на высоте 50 ±2,5 мм. Отклонение профиля участка трубы контролируется одним из средств линейных измерений
