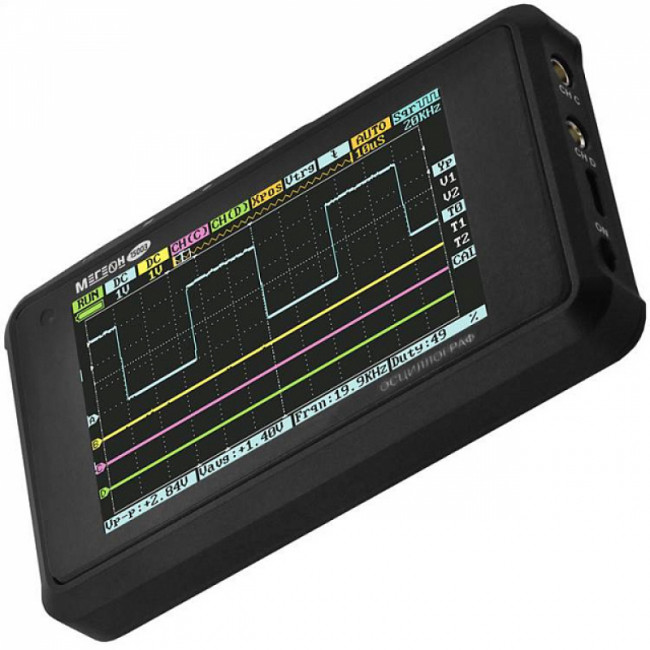

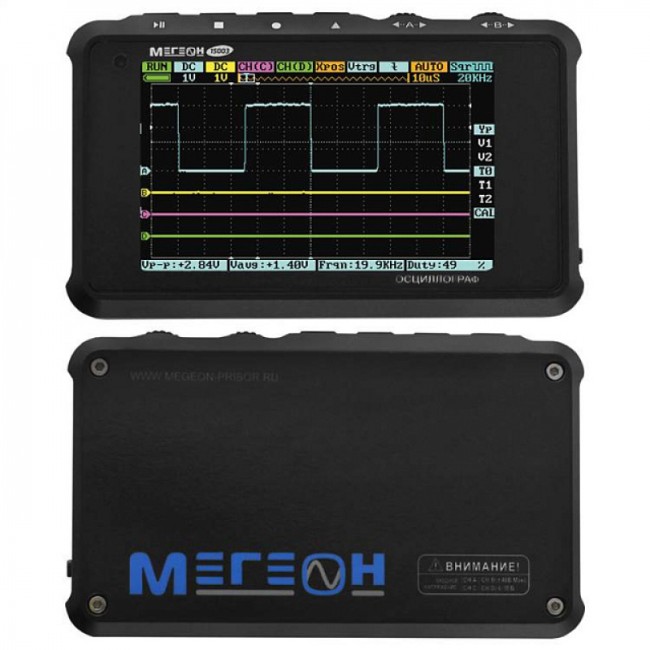

Осциллограф МЕГЕОН 15003

Name: Осциллограф МЕГЕОН 15003
Brand: МЕГЕОН

(0) Оставить отзыв

Сравнение

В избранное

Производитель	МЕГЕОН
Тип	Цифровые
Полоса пропускания	0…15 МГц
Вертикальная чувствительность каналов С и D	0 ... 5В фиксированная TTL
Формат загружаемых данных	встроенный Li-ion аккумулятор, micro-USB порт

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

МЕГЕОН 15003 - это портативный четырёхканальный осциллограф на базе 32-битной платформы, способный решить широкий круг задач в т.ч. промышленных, инженерных, исследовательских, любительских и др. Наличие двух аналоговых каналов с внешним АЦП значительно увеличивает скорость измерения, а 2 цифровых входа с уровнем TTL и встроенный DDS генератор – расширяют сферу применения. Четыре программируемых измерителя, и 4 математические функции, сохранение и загрузка сохранённых ранее осциллограмм для сравнения, сохранять их в текстовом файле формата CSV - добавляют возможности анализа и обработки полученных данных. Он имеет цветной дисплей 400х240 точек, micro-USB порт и память объёмом 8 МБ для хранения. Автономное использование, маленькие размеры и вес, но при этом полноценный функционал позволяют им пользоваться там, где другие приборы недоступны. Для увеличения времени работы можно воспользоваться Powerbank.

Особенности

4 канала (2 аналоговых + 2 цифровых)
Встроенный DDS генератор
В комплекте 2 пробника
Полоса пропускания до 15 МГц
100 Мвыб/сек для всех аналоговых каналов
Подключение к ПК
Внутренняя память - 8 МБ

Аналоговые каналы
Скорость выборки	100 Мвыб / с (для всех аналоговых каналов)
Полоса пропускания	0…15 МГц
Количество, обозначение	2 (А, В)
Входное сопротивление	1 МОм
Максимальное напряжение на входе	± 40 Vp-p
Цифровые каналы
Количество, обозначение	2 (C, D)
Входное сопротивление	100 кОм
Максимальное напряжение на входе	+5 Vp-p
Уровни напряжения	0 ... 3 В – лог. "0"; 3,2 ... 5 В – лог. "1"
Вертикальная чувствительность каналов А и В	10 мВ…10 В/Дел с шагом 1-2-5
Вертикальная чувствительность каналов С и D	0 ... 5В фиксированная TTL
Аттенюатор	внешний, на щупе 1:1; 1:10
Тип входов А и В	открытый, закрытый, программный пересчёт на 10
Тип входов C и D	открытый
Входные гнезда	MCX, female
Горизонтальная развёртка	100 нс…1 с с шагом 1-2-5
Режимы запуска развёртки	автоматический (auto), ждущий (norm), одиночный (singl), медленный (slow)
Режимы запуска триггера	запуск по восходящему фронту запуск по нисходящему фронту уровень сигнала больше, чем уровень триггера кровень сигнала меньше, чем уровень триггера длительность отрицательного импульса меньше триггера длительность отрицательного импульса больше триггера длительность положительного импульса меньше триггера длительность положительного импульса больше триггера
Источник запуска триггера каналы A, B, C, D
Уровень запуска триггера	±38 мВ ... ±38 В (для каналов А и В) диапазон и шаг зависят от устаносленного значения В/Дел в данном канале, для каналов C и D - значение фиксированное
Встроенный генератор
Меандр	10Гц ... 2 МГц с шагом 1-2-5, далее 4, 6, 8 МГц, амплитуда ≈ 2,8 Vp-p, скважность 10 ... 90%
Синусоида пила треугольник	10 Гц…20 кГц с шагом 1-2-5 амплитуда ≈ 2,8 Vp-p
Выходное гнездо	MCX, female
Автоматические настраиваемые измерители	2 временных измерителя по 6 параметров в каждом и 2 амплитудных по 8 параметров в каждом
Объём памяти для хранения осциллограмм	8 Мб внутренняя память, (при подключении к компьютеру работает как съёмный USB-диск)
Формат сохраняемых данных	Bmp, Dat, Buf, Csv
Формат загружаемых данных	Dat
Питание	встроенный Li-ion аккумулятор, micro-USB порт
Условия эксплуатации	температура: 5…40°С относительная влажность 0...85%
Условия хранения и транспортировки	температура: -20…60°С относительная влажность: 0...90% без выпадения конденсата
Размеры	100 х 60 х 15 мм
Вес	125 г (с аккумулятором)

Характеристики

Производитель	МЕГЕОН
Тип	Цифровые
Полоса пропускания	0…15 МГц
Вертикальная чувствительность каналов С и D	0 ... 5В фиксированная TTL
Формат загружаемых данных	встроенный Li-ion аккумулятор, micro-USB порт
Формат сохраняемых данных	Dat
Объём памяти для хранения осциллограмм	Bmp, Dat, Buf, Csv
Автоматические настраиваемые измерители	8 Мб внутренняя память, (при подключении к компьютеру работает как съёмный USB-диск)
Выходное гнездо	2 временных измерителя по 6 параметров в каждом и 2 амплитудных по 8 параметров в каждом
Синусоида пила треугольник	MCX, female
Меандр	10 Гц…20 кГц с шагом 1-2-5 амплитуда ≈ 2,8 Vp-p
Уровень запуска триггера	10Гц ... 2 МГц с шагом 1-2-5, далее 4, 6, 8 МГц, амплитуда ≈ 2,8 Vp-p, скважность 10 ... 90%
Источник запуска триггера каналы A, B, C, D	±38 мВ ... ±38 В (для каналов А и В) диапазон и шаг зависят от устаносленного значения В/Дел в данном канале, для каналов C и D - значение фиксированное
Режимы запуска триггера	запуск по восходящему фронту запуск по нисходящему фронту уровень сигнала больше, чем уровень триггера кровень сигнала меньше, чем уровень триггера длительность отрицательного импульса меньше триггера длительность отрицательного импульса больше триггера
Режимы запуска развёртки	автоматический (auto), ждущий (norm), одиночный (singl), медленный (slow)
Входные гнезда	MCX, female
Тип входов C и D	открытый
Тип входов А и В	открытый, закрытый, программный пересчёт на 10
Вертикальная чувствительность каналов А и В	10 мВ…10 В/Дел с шагом 1-2-5
Уровни напряжения	0 ... 3 В – лог. "0"; 3,2 ... 5 В – лог. "1"
Максимальное напряжение на входе	+5 Vp-p
Количество, обозначение	2 (C, D)
Скорость выборки	100 Мвыб / с (для всех аналоговых каналов)
Размеры	125 г (с аккумулятором)
Питание	температура: 5…40°С относительная влажность 0...85%
Горизонтальная развёртка	100 нс…1 с с шагом 1-2-5
Аттенюатор	внешний, на щупе 1:1; 1:10
Условия хранения и транспортировки	100 х 60 х 15 мм
Входное сопротивление	100 кОм
Условия эксплуатации	температура: -20…60°С относительная влажность: 0...90% без выпадения конденсата
