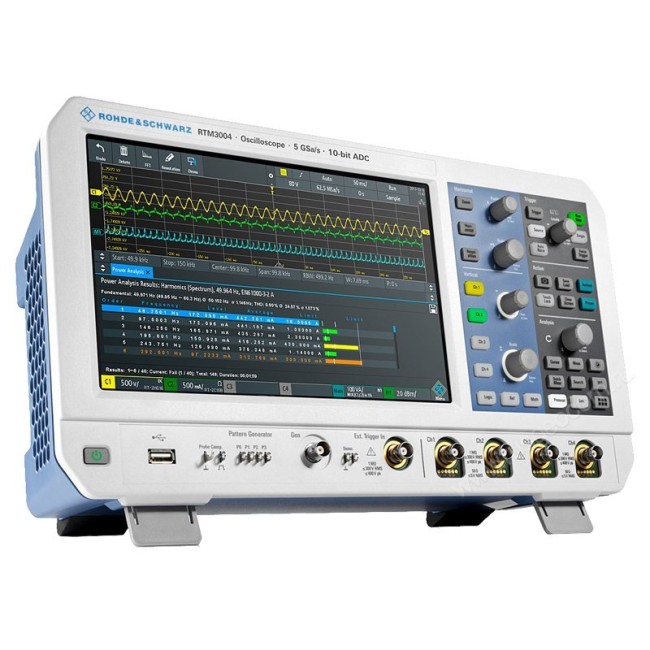

Осциллограф Rohde Schwarz RTM3004-B242 (RTM3000-24)

(0) Оставить отзыв

В наличии
Под заказ
Цена по запросу
Цена с НДС
ПроизводительRohde Schwarz

Описание

Осциллограф Rohde Schwarz RTM3004-B242 (RTM3000-24) - многофункциональный прибор, сочетающий в себе так называемую “силу трех 10” - 10-битный аналого-цифровой преобразователь, 10-кратную глубину памяти и 10-дюймовый сенсорный дисплей. Еще одно преимущество данного цифрового осциллографа - совместимость со всеми доступными пробниками от этого производителя, благодаря чему становится возможным исследование широкого спектра устройств.

Ключевые технические показатели

  • 4 входные канала.
  • Полоса пропускания 200 МГц.
  • Предельная частота дискретизации - 2,5 ГГц в стандартном режиме.
  • Опция B225, расширяющаяся полосу пропускания до 200 МГц.
  • Встроенные порты USB, LAN.
  • Вес чуть более 3 кг.

Функции нескольких устройств в одном корпусе

Обладая мощным функционалом осциллографа со скоростью дискретизации до 5 млрд отсчетов/с и глубиной памяти до 80 млн точек, Rohde Schwarz RTM3004-B242 совмещает в себе также возможности логического анализатора, благодаря опции R&S®RTM-B1 с 16 цифровыми входами для регистрации и исследования сигналов как с аналоговых, так и с цифровых устройств интеграционных систем. Данная опция позволяет удобно и оперативно измерить время простоя между входным и выходным каналами АЦП.

Для проведения синхронных исследований прибор оснащен встроенным 3-разрядным вольтметром, а также 6-разрядным частотомером для каждого канала. Эти опции позволяют измерять постоянное/переменное напряжение.

Режим сегментированной памяти и архивирования осциллограмм

Благодаря этой функции глубина памяти Rohde Schwarz RTM3004-B242 может увеличиваться в 10 раз и сохранять до 400 млн точек. Кроме этого, вы можете как просматривать измеренные ранее осциллограммы, так и проанализировать их заново.

Архивирование позволяет проводить исследование уже измеренных данных с применением тестирования по маске и быстрого преобразования Фурье.

Оперативное документирование результатов исследования

Во время проведения исследования может возникнуть необходимость оперативно создать протокол о результатах анализа. Для этого прибор оснащен специальным ПО R&S®Oscilloscope Report Creator, которое можно бесплатно скачать с официального сайта производителя. Вы сами можете выбрать необходимые характеристики, вносимые в отчет, который сохраняется в формате pdf.

Система вертикального отклонения
Входные каналы 4 осциллографических 16 логических (RTM-B1)
Полосы пропускания для аналоговых каналов 200 МГц
Максимальная входная частота для логических каналов 400 МГц
Время нарастания переходной характеристики (расчетное) 1,75 нс
Диапазон значений коэффициента отклонения по вертикали На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел
Импеданс Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ
Логические каналы: 100 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК)
Логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки От 0,5 нс/дел до 500 с/дел
Погрешность временной развертки 2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала
Система сбора данных
Частота дискретизации аналоговые каналы 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)
Частота дискретизации логические каналы 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)
Глубина памяти 40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)
Вертикальное разрешение 10 бит(16 бит в режиме high-resolution)
Скорость обновления До 64’000 осциллограмм/с
Система синхронизации
Источники синхронизации Аналоговые каналы, логические каналы (опционально)
Режимы запуска Автоматический, ждущий, однократный
Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429
Анализ осциллограмм
Автоматические измерения До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика
Курсорные измерения ВерАнализ осциллограммтикальные, горизонтальные, V-marker
Математика 17 базовых фунций, БПФ
Тестирование по маске Тестирование по критерию годен/не годен;
Дополнительные возможности
(Опция RTM-B6)
Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей
Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц
Шум: макс. полоса 25 МГц
Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек
Типы модуляции: AM, FM, ASK, FSK
4 битные тестовые последовательности
I2C, SPI, UART, CAN/LIN
Цифровой вольтметр (DVM) Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частотомер Измерения: частота, период, Разрешение: 6 разрядов;
Дисплей
Тип Емкостной цветной сенсорный, диагональ 10.1 дюймов
Разрешение 1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы USB host, USB device, LAN
Габаритные размеры (Ш×В×Г) 90×220×152 мм
Масса 3,3 кг
