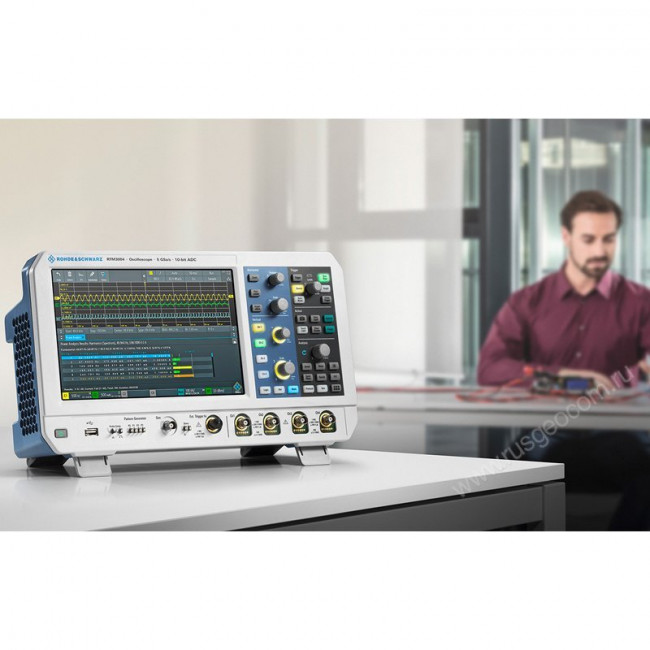

Цифровой осциллограф Rohde&Schwarz RTM3004 оснащен 16 логическими и 4 аналоговыми каналами. 10-битный АЦП обеспечивает четырехкратное улучшение вертикального разрешения и подключение нескольких электронных компонентов.
Основные характеристики:
- Полоса пропускания для логических каналов 400 МГц, для аналоговых – 100 МГц.
- Частота дискретизации 2,5 ГВыб/с.
- Время нарастания 3,5 нс.
- Опция RTM-B6 позволяет генерировать сигналы произвольных форм.
- Диапазон временной развертки от 0,5 нс/дел до 500 с/дел.
- Тестирование по маске поможет при диагностике плат и оборудования одной модели, например, на производстве и в сервисных центрах.
- Скорость обновления до 64 осциллограмм в секунду, что позволяет выполнять более трех десятков различных измерений.
- Логический анализатор, который позволяет работать со смешанными сигналами.
Шины SPI и CAN/LIN позволяют мгновенно передавать сообщение от одной интегральной схемы к другой. Цифровой осциллограф Rohde&Schwarz RTM3004 не только способен воспроизводить сигналы, но и создавать их, что позволяет проводить тестирование интерфейсов передачи данных.
Технология QuickView и поддержка быстрого преобразования Фурье обеспечивают мгновенную обработку накопленной информации. Также, при использовании автоматического выполнения математических операций, вы быстро составите наглядный отчет.
USB-порт, расположенный на корпусе осциллографа Rohde&Schwarz RTM3004 предназначен для подключения внешних запоминающих устройств. Также, с помощью съемных носителей можно обновить встроенное ПО осциллографа.
LAN-интерфейс служит для передачи результатов измерений в локальную сеть. С его помощью, вы можете использовать осциллограф в аудиториях образовательных учреждений или для демонстрации хода работы заказчикам.
Встроенная память осциллографа рассчитана на 2048 отсчетов по 6 разрядов. За счет этого, вы можете быстро анализировать состояние плат с большим количеством компонентов, не перенося промежуточные результаты на внешние носители информации.
На емкостном дисплее с диагональю 10,1 дюйма удобно просматривать все необходимые результаты измерений. Сенсорное управление обеспечивает простоту ввода данных, а также позволяет оставлять комментарии и помечать нужные участки осциллограмм прямо во время измерений.
| Система вертикального отклонения | |
|---|---|
| Входные каналы | 4 осциллографических 16 логических (RTM-B1) |
| Полосы пропускания для аналоговых каналов | 100 МГц |
| Максимальная входная частота для логических каналов | 400 МГц |
| Время нарастания переходной характеристики (расчетное) | 3,5 нс |
| Диапазон значений коэффициента отклонения по вертикали | На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел |
| Импеданс | Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ Логические каналы: 100 кΩ+/-2%, ~4 пФ |
| Максимальное входное напряжение | Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | От 0,5 нс/дел до 500 с/дел |
| Погрешность временной развертки | 2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы | 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием) |
| Частота дискретизации логические каналы | 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник) |
| Глубина памяти | 40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15) |
| Вертикальное разрешение | 10 бит(16 бит в режиме high-resolution) |
| Скорость обновления | До 64’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | Аналоговые каналы, логические каналы (опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429 |
| Анализ осциллограмм | |
| Автоматические измерения | До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика |
| Курсорные измерения | ВерАнализ осциллограммтикальные, горизонтальные, V-marker |
| Математика | 17 базовых фунций, БПФ |
| Тестирование по маске | Тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| (Опция RTM-B6) Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей | Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз |
| Частотомер | Измерения: частота, период, Разрешение: 6 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональ 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г) | 390×220×152 мм |
| Масса | 3,3 кг |
Характеристики
| Производитель | Rohde Schwarz |
