Описание

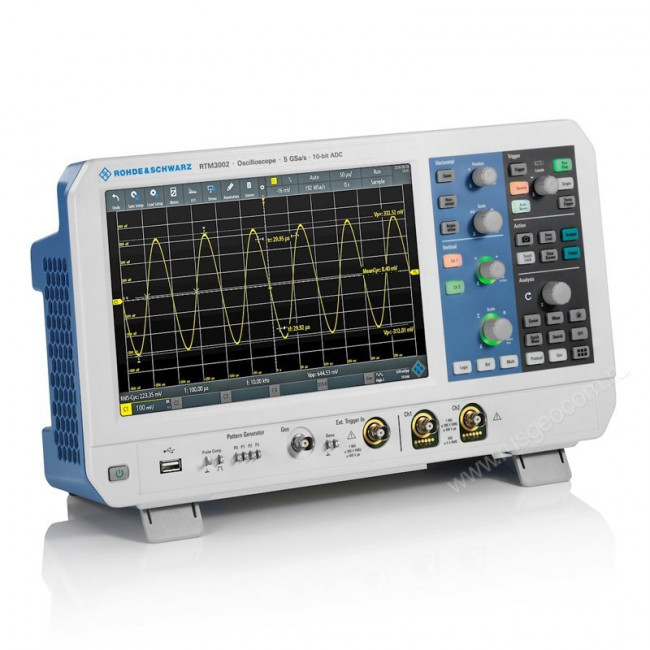

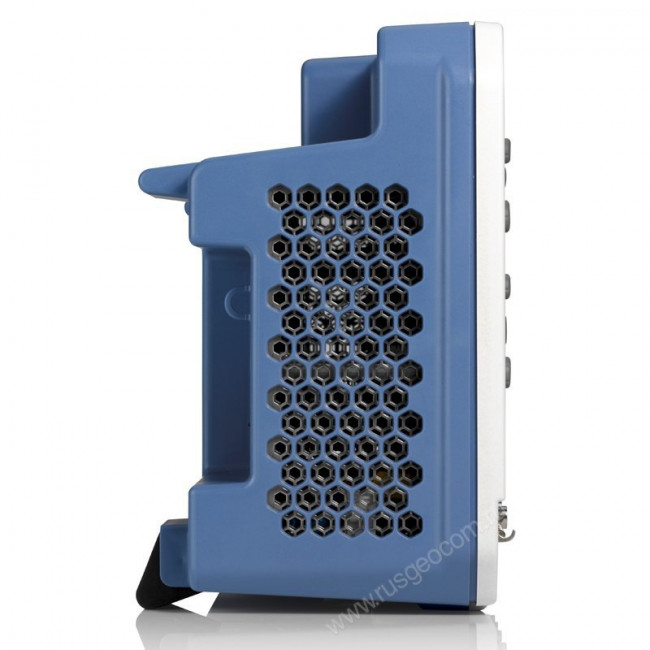

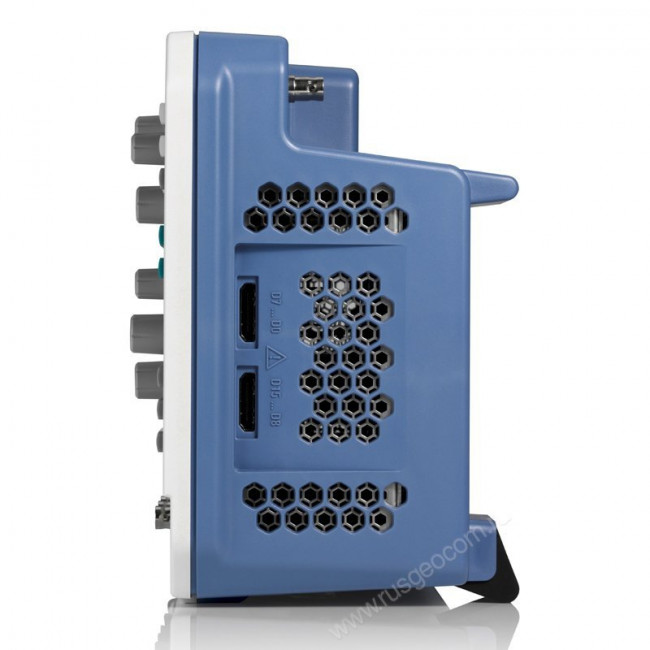

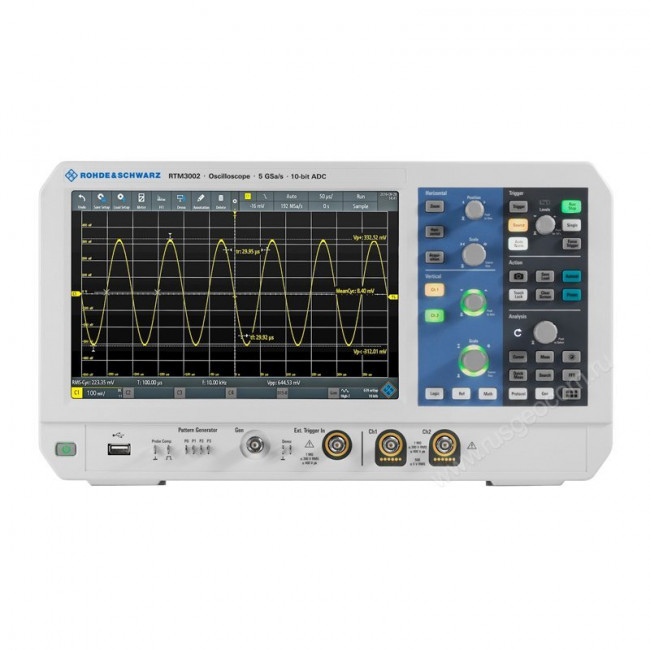

Цифровой двухканальный осциллограф Rohde Schwarz RTM3002-B223 сочетает в себе самые передовые технологические решения, интерфейсы и программные продукты. Этот прибор выделяется за счет 10-битного АЦП и полосы пропускания, расширенной до 350 МГц. Главные области применения - диагностика и наладка электроприборов, научные исследования.
Отличительные особенности осциллографа
- 2 входных аналоговых канала
- Сенсорный WXGA экран с диагональю 10,1" и разрешением 1280 × 800
- Объемная внутренняя память - 40 млн отсчетов на канал
- Время нарастания расчетное - 1 нс
- Встроенный ARB-генератор и MSO на 16 каналов
- Время включения - 10 с - одно из самых коротких в этом классе устройств
АЦП этой модели почти в 4 раза улучшает вертикальное разрешение в сравнении с классическим 8-разрядным. В результате пользователь получает четкие, детализированные осциллограммы и может точнее изучить колебания сигнала на разных его отрезках. В режиме чередования каналов глубина памяти доходит до 80 млн точек, что обеспечивает документацию деталей сигналов даже при продолжительных исследований.
Благодаря сенсорному дисплею, всеми функциями Rohde Schwarz RTM3002-B223 можно управлять жестами и касаниями, как на обычном планшете.. Это упрощает масштабирование данных и локализацию аномальных участков сигнала. Более того, любой пункт русифицированного меню может быть отдельно перенесен на координатную сетку для быстрого доступа.
Помимо стандартных видов документирования, устройство по нажатию одной кнопки способно сохранять скриншоты или профили настроек.
Отчетность и документация создаются специальным программным комплексом R&S Oscilloscope Report Creator. Это - бесплатное решение, доступное для загрузки на сайте производителя. Внешний вид отчета настраивается по желаемой степени детализации данных. Документ можно украсить фирменным логотипом.
При необходимости Rohde Schwarz RTM3002-B223 дорабатывается и совершенствуется под конкретные задачи. Для этого необходимо установить дополнительные программные лицензии. Таким образом можно, например, быстро получить доступ к функции архивирования или активировать режим логических каналов.
Подключение к ПК открывает широкие возможности по документации, дистанционному управлению осциллографом и презентации данных. Специфика программных интерфейсов позволяет создавать модели на базе MATLAB.
Устройство включено в госреестр СИ РФ.

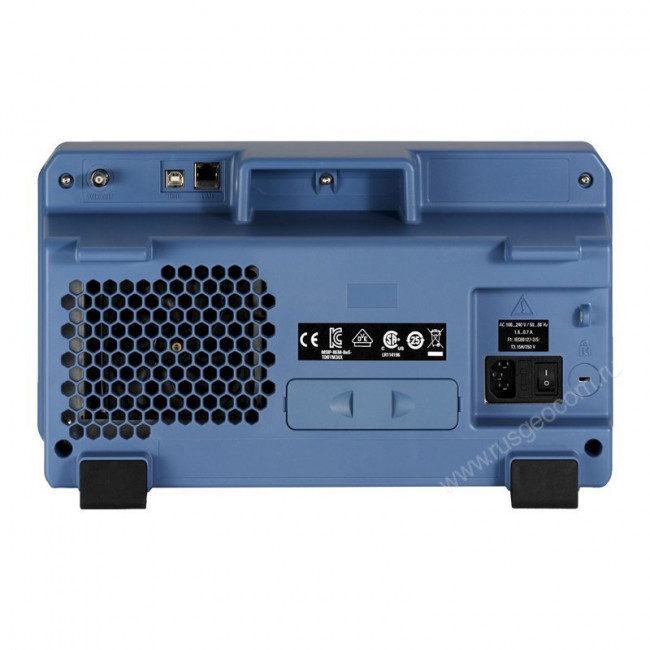

| Система вертикального отклонения | |
|---|---|
| Входные каналы | 2 осциллографических 16 логических (RTM-B1) |
| Полосы пропускания для аналоговых каналов | 350 МГц |
| Максимальная входная частота для логических каналов | 400 МГц |
| Время нарастания переходной характеристики (расчетное) | 1 нс |
| Диапазон значений коэффициента отклонения по вертикали | На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел |
| Импеданс | Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ Логические каналы: 100 кΩ+/-2%, ~4 пФ |
| Максимальное входное напряжение | Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | От 0,5 нс/дел до 500 с/дел |
| Погрешность временной развертки | 2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы | 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием) |
| Частота дискретизации логические каналы | 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник) |
| Глубина памяти | 40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15) |
| Вертикальное разрешение | 10 бит(16 бит в режиме high-resolution) |
| Скорость обновления | До 64’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | Аналоговые каналы, логические каналы (опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429 |
| Анализ осциллограмм | |
| Автоматические измерения | До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика |
| Курсорные измерения | ВерАнализ осциллограммтикальные, горизонтальные, V-marker |
| Математика | 17 базовых фунций, БПФ |
| Тестирование по маске | Тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| (Опция RTM-B6) Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей | Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз |
| Частотомер | Измерения: частота, период, Разрешение: 6 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональ 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г) | 90×220×152 мм |
| Масса | 3,3 кг |
Характеристики
| Производитель | Rohde Schwarz |
