Описание

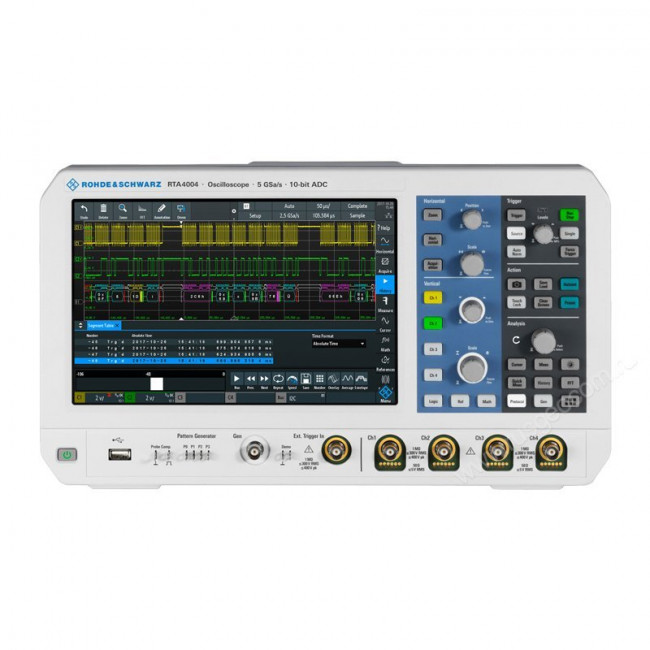

Цифровой осциллограф Rohde&Schwarz RTA4004-B243 с полосой пропускания 350 МГц оснащен 16 логическими и 4 аналоговыми входными каналами, позволяющими снимать в реальном времени показатели с нескольких источников одновременно. Увеличение рабочего диапазона до 400 МГц выполняется с применением специального кода, поэтому для расширения возможностей, не нужно отправлять прибор в сервисный центр.
Основные характеристики:
- Время нарастания расчетной переходной характеристики 1 нс.
- Частота дискретизации 250 МВыб/сек.
- Память на 1 млн точек с возможностью архивации.
- Погрешность развертки 0,5 чнм.
- Частота обновления 64 000 осциллограмм в секунду.
- Генерирование сигналов произвольных форм.
- 4-битный синтезатор тестовых сигналов.
- Синусоидальный сигнал можно генерировать в диапазоне от 0,1 до 25 МГц, прямоугольный – до 10 МГц, пилообразный – до 1 МГц.
10-битный АЦП обеспечивает рост вертикального разрешения более, чем в 4 раза. Это обеспечивает обнаружение даже единичных аномалий и отклонений.
Встроенное ПО цифрового осциллографа Rohde&Schwarz RTA4004-B243 оснащено дополнительными анализаторами и программами вычисления. С его помощью, вы можете гибко регулировать настройки, изменять режимы спектрограмм., а также задействовать функциональный анализатор спектров.
В корпусе прибора находятся USB и LAN-порт. С помощью порта USB, вы легко сохраните данные в графическом виде для составления отчета. LAN-порт обеспечивает подключение прибора в компьютерную сеть, что удобно в учебных аудиториях и крупных сервисных центрах.
Сенсорный экран разрешением 1280х800 и с диагональю 10” позволяет подробно рассмотреть все результаты измерений и конкретные участки осциллограмм. Благодаря сенсорному вводу, осуществляется не только управление просмотром результатов, но и ввод комментариев и пометок для составления наглядного отчета.
Обновленный графический интерфейс цифрового осциллографа Rohde&Schwarz RTA4004-B243 переработан с учетом пожеланий пользователей. Благодаря этому, самые часто востребованные функции выведены на главный экран, а схожесть с интерфейсом предыдущих моделей поможет быстро освоить новый прибор.
Удаленное управление осциллографом осуществляется при его подключении по Wi-Fi или LAN-кабелю к компьютерной сети. За счет того, что управление производится через веб-интерфейс, вам не нужно устанавливать специальные программы для изменения настроек.
Также, с помощью удаленного управления возможно выполнение конкретных сценариев на нескольких осциллографах. Постоянный мониторинг экрана каждого прибора позволяет непрерывно контролировать ход работы в учебной аудитории.
| Система вертикального отклонения | |
|---|---|
| Входные каналы | 4 осциллографических 16 логических (RTA-B1) |
| Полосы пропускания для аналоговых каналов | 350 МГц |
| Максимальная входная частота для логических каналов | 400 МГц |
| Время нарастания переходной характеристики (расчетное) | 1 нс |
| Диапазон значений коэффициента отклонения по вертикали | На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел |
| Импеданс | Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ Логические каналы: 100 кΩ+/-2%, ~4 пФ |
| Максимальное входное напряжение | Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | От 0,5 нс/дел до 500 с/дел |
| Погрешность временной развертки | +/-0,5x10-6 после калибровки, +/-1x10-6 в течение калибровочного интервала |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы | 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием) |
| Частота дискретизации логические каналы | 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник) |
| Глубина памяти | 100 млн. точек на канал / 200 млн. точек с чередованием до 1 млрд. точек сегментированной памяти |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | До 64’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | Аналоговые каналы, логические каналы (опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429 |
| Анализ осциллограмм | |
| Автоматические измерения | Более 30 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика |
| Курсорные измерения | Вертикальные, горизонтальные, V-marker |
| Математика | 21 базовых фунций, БПФ |
| Тестирование по маске | Тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| (Опция RTA-B6) Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей | Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз |
| Частотомер | Измерения: частота, период, Разрешение: 7 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональ 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г) | 390×220×152 мм |
| Масса | 3,3 кг (без опций) |
