GW Instek

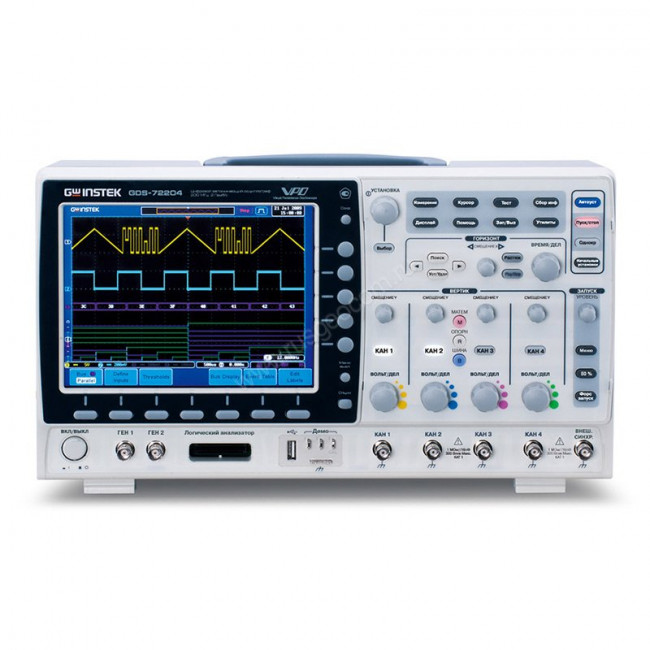

Осциллограф GW Instek GDS-72102

(0) Оставить отзыв

В наличии
Под заказ
193 743
Цена с НДС
ПроизводительGW Instek
ХарактеристикаПолоса пропускания: 100 МГц Количество каналов: 2 Частота выборки: до 2 Гвыб/с
ТипЦифровые

Описание

Осциллограф GW Instek GDS-72102, оснащенный 2 измерительными каналами с полосой пропускания 100 МГц, относится к лабораторным приборам среднего класса. Высокая частота дискретизации и увеличенная скорость обновления дисплеев обеспечивают улучшенную детализацию сложных сигналов, что позволяет использовать этот прибор для отладочных работ. Данная модель в базовом варианте оснащается поисковой машиной, режимами сегментации памяти и объединения каналов, и оборудуется крупноразмерным цветным дисплеем с SVGA разрешением.

Преимущества

  • Технология VPO, реализованная на ПЛИС-схемотехнике и имитирующая аналоговое "послесвечение" осциллограмм, снижает зашумленность сигнала и упрощает выявление выбросов, глитчей и других кратковременных аномалий.
  • 36 видов автоматических измерений, включая автоизмерение временных задержек, позволяют GW Instek GDS-72102 контролировать цифровые показатели исследуемых сигналов одновременно с отслеживанием формы осциллограмм.
  • Расширенный набор математических функций, включая интегрирование, дифференцирование и работу с произвольными формулами, вводимыми с помощью предустановленного редактора, повышает эффективность обработки получаемых данных.
  • Настраиваемые цифровые фильтры, обладающие улучшенным шумоподавлением, обеспечивают повышение линейности ФЧХ и выравнивание АЧХ измерителя во всей полосе пропускания.

Особенности

Удобство использования. Русифицированные справочная система интерфейс упрощают работу с осциллографом. Для упрощения настройки пробников сигнал калибратора с регулируемой скважностью и меандром выводится не только на BNC разъем сзади корпуса, но и на выход "Демо" на передней панели. Также его можно настроить для задания синхронизации с внешними устройствами или вывода демонстрационных сигналов с фиксированными параметрами – без задействования функционального генератора. Набор файловых утилит с функцией предпросмотра изображений упрощает работу с сохраненными данными. Для повышения гибкости порты USB – для подключения съемных устройств памяти или обмена данными с ПК, размещены спереди с сзади корпуса осциллографа GDS-72102.

Модернизация. Цифровой осциллограф оснащен двумя слотами для установки опциональных модулей: 8- или 16-канального логического анализатора с поддержкой синхронизации и декодирования шин SP, CAN, I2C, LIN, UART, одного или двух функциональных генераторов, интерфейсов GPIB, LAN и VGA. Таким способом вы можете нарастить возможности базового прибора, не тратя средства на покупку более "продвинутого" измерителя. Для программного расширения функциональных возможностей осциллографа предусмотрена возможность использования дополнительных бесплатных приложений через функцию APP, которые устанавливаться без обращения в сервисный центр. Так вы можете активировать функцию цифрового мультиметра, регистратора, расширить возможности анализа при установленном опциональном блоке логического анализатора, и т.д.

Тип осциллографа
Цифровой
Число каналов
2
Полоса пропускания
100 МГц
Сопротивление входа
1 МОм
Максимальная частота дискретизации
2 ГГц
Максимальный объем памяти
2 МБ
АЦП (бит)
8
Особенности
Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 80.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Цифровые фильтры. Режим сегментированной памяти (до 2048 сегментов). Режим "Поисковая машина". Декодирование сигналов. Память - 24 осциллограммы, 20 профилей. Вывод данных на печать (поддержка PictBrige). Синхронизация и декодирование сигналов Опции - логический анализатор, функциональный генератор, VGA выход для подключения монитора.
Интерфейс
USB | RS-232 | Опция - LAN | Опция - GPIB
Дисплей
TFT, 20,0, 800х600, 8X10

Характеристики

ПроизводительGW Instek
ХарактеристикаПолоса пропускания: 100 МГц Количество каналов: 2 Частота выборки: до 2 Гвыб/с
ТипЦифровые

Осциллограф GW Instek GDS-72102 отзывы

Об этом товаре отзывов пока нет. Будьте первым!
