Описание

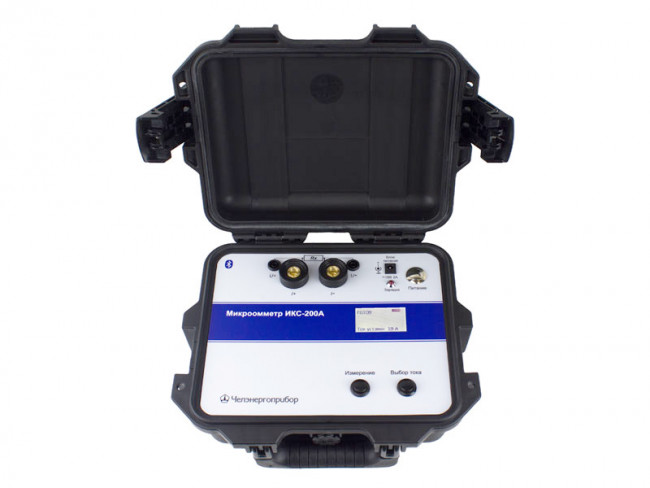

При измерении электрического сопротивления сильноточных цепей (контактов высоковольтных выключателей и разъединителей, болтовых и сварных соединений) может возникнуть необходимость провести измерение при токе, сравнимом с номинальным. Особенно это актуально для выключателей, которые уже давно находятся в эксплуатации, для прожига окислов силовых контактов. В таких случаях оптимально использовать микроомметр ИКС-200А, позволяющий измерять низкое электрическое сопротивление измерительным током до 200 А.
Кроме того, в микроомметре ИКС-200А реализован режим измерения сопротивления высоковольтных выключателей с двухсторонним заземлением с использованием токоизмерительных клещей APPA 156B. В этом режиме не требуется снимать заземление с одного из контактов выключателя, что делает процесс измерения переходного сопротивления главного контакта высоковольтного выключателя более безопасным и менее трудоемким.
Микроомметр ИКС-200А также оптимально подойдет для кабельной промышленности для измерения сопротивления метровых отрезков кабеля при входном и выходном контроле.
Прибор имеет встроенные аккумуляторы, позволяющие проводить серию измерений без подключения к сети, прост в эксплуатации и практически не требует обслуживания. Помещен в ударопрочный пластиковый кейс, не боится ударов и грубого обращения.
Микроомметр ИКС-200А имеет интерфейс Bluetooth, позволяющий производить дистанционный запуск, просмотр и сохранение результатов измерения в памяти при помощи мобильного устройства (смартфона или планшета), работающего на базе ОС Android.
Функции:
- Измерение переходных сопротивлений контактов высоковольтных выключателей, разъединителей, болтовых и сварных соединений
- Измерение контактного сопротивления метровых отрезков кабеля при входном и выходном контроле
Отличительные особенности:
- Измерительный ток от 10 до 200 А
- Режим “длинного” измерения для выключателей со встроенными трансформаторами тока
- Режим измерения сопротивления высоковольтных выключателей с двухсторонним заземлением с использованием токоизмерительных клещей APPA 156В
- Интерфейс Bluetooth для дистанционного управления с мобильного устройства
- Малый вес и габариты ударопрочного корпуса
- Малый вес комплекта проводов за счет использования проводов меньшего сечения, чем у аналогов
- Межповерочный интервал 5 лет
| Диапазон измеряемого электрического сопротивления | 1 мкОм…0,1 Ом |
| Измерительный ток | 10…200 А |
| Базовая погрешность измерения | ±0,1% |
| Время готовности к работе, не более | 5 с |
| Время одного быстрого измерения, не более | 3 с |
| Время одного длинного измерения | до 30 с |
| Интервал времени между измерениями, не менее | 10 с |
| Габариты прибора | 305х245х115 мм |
| Масса без измерительных проводов, не более | 4,2 кг |
| Индикация измеренного значения сопротивления: визуальная, цифровая, на монохромном графическом дисплее | |
| Рабочий диапазон температур | от -20 до +40°С |
Комплектация:
1. Измерительный прибор
2. Измерительный провод длиной 5 м сечением 16 мм2 со щупом в виде зажима типа "крокодил" с шириной схвата до 55 мм 2 шт.
3. Блок питания от сети 220 В 50 Гц
4. Шунт типа 75ШСММ3-75-0,5 или аналог
5. Сумка для переноски проводов
6. Руководство по эксплуатации и паспорт
Характеристики
| Производитель | Челэнергоприбор |
| Госреестр | Да |
| Поверка в комплекте | Да |
