Описание

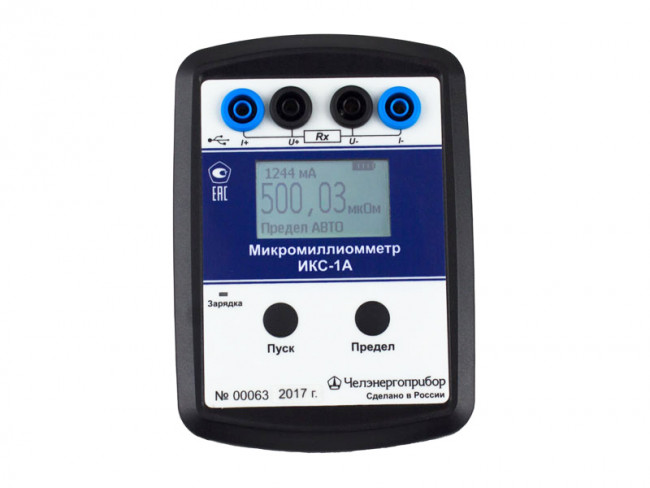

Малогабаритный микромиллиомметр ИКС-1А предназначен для оперативного измерения электрического сопротивления постоянному току, в первую очередь переходного сопротивления болтовых и сварных соединений, разъемов. Прибор позволяет также измерять электрическое сопротивление низкоиндуктивных и индуктивных цепей машин и аппаратов в диапазоне от 1 мкОм до 200 Ом.
Также может использоваться для контроля сопротивления металлосвязи для качественной оценки надежности контакта между отдельными элементами, образующими заземление.
В приборе доступен режим «АВТО Контакт», для запуска непрерывного процесса измерения (когда обе руки заняты измерительными щупами).
В комплектации Энергетик прибор с расширенным функционалом (режимом “АВТО ИНД”) позволяет измерять сопротивление обмоток трансформаторов мощностью до 1000 кВА в сетях 0,4-10 кВ. Кроме того, прибор в этой комплектации поставляется с измерительными проводами длиной 3 м с зажимами типа “крокодил” шириной схвата до 40 мм.
Широкий спектр применения:
- Измерение болтовых, сварных, контактных сопротивлений
- Контроль сопротивления металлосвязи
- Диагностика обмоток мотор-генераторов гибридных автомобилей
- Контроль электрического сопротивления колесных пар (полностью соответствует ГОСТ 31536-2012)
- В комплектации “Энергетик” прибор позволяет измерять сопротивления обмоток трансформаторов мощностью до 1000 кВА в сетях 0,4-10 кВ
Отличительные особенности:
- Высокая точность измерения во всем диапазоне
- Режим “АВТО Контакт” для запуска непрерывного процесса измерения (когда обе руки заняты измерительными щупами)
- Режим “АВТО ИНД” для измерения сопротивления обмоток трансформаторов
- Встроенный аккумулятор позволяет проводить сотни измерений без подзарядки
- Связь с ПК по USB-интерфейсу для зарядки аккумулятора, настройки прибора и проведения измерений
- Малая масса 0,25 кг и габариты 140х100х35 мм.
- Межповерочный интервал 3 года.
| Диапазон измеряемого электрического сопротивления | 1 мкОм...200 Ом |
| Допускаемая основная относительная погрешность измерения не превышает: - для поддиапазона до 10 мОм: ±(0,1+0,02(10/R-1))%, где R - измеренное значение сопротивления, мОм - для остальных поддиапазонов: ±0,1% | |
| Измерительный ток | 10 мА…1,2 А |
| Время готовности к работе, не более | 2 с |
| Время одного измерения, не более | 3 с |
| Габариты прибора | 140х100х35 мм |
| Масса без измерительных проводов, не более | 0,25 кг |
| Температура окружающей среды, рабочая | от -20 до +55°С |
| Дисплей с разрешением | 128х64 |
| Питание прибора | автономное |
| Заряд аккумулятора | от сети 220 В, 50 Гц или от порта USB ПК |
| Одного заряда аккумулятора достаточно для проведения не менее | 160 замеров |
| Наличие режима длинного измерения для индуктивных цепей и выключателей со встроенными трансформаторами тока с длительностью 10…20 c | |
| Наличие режима "АВТО Контакт" для запуска непрерывного процесса измерения (когда обе руки заняты измерительными щупами) | |
| Наличие режима "АВТО ИНД" для измерения сопротивления обмоток трансформаторов мощностью до 1000 кВА |
Комплектация Энергетик:
1. Измерительный прибор с расширенным функционалом (режимом "АВТО ИНД" для измерения сопротивления обмоток трансформаторов) 1 шт.

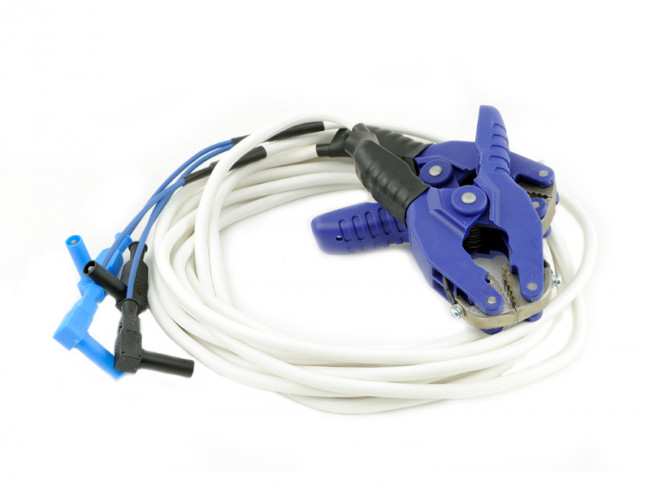

2. Измерительные провода длиной 3 м с зажимами типа "крокодил" с шириной схвата до 40 мм 1 компл.

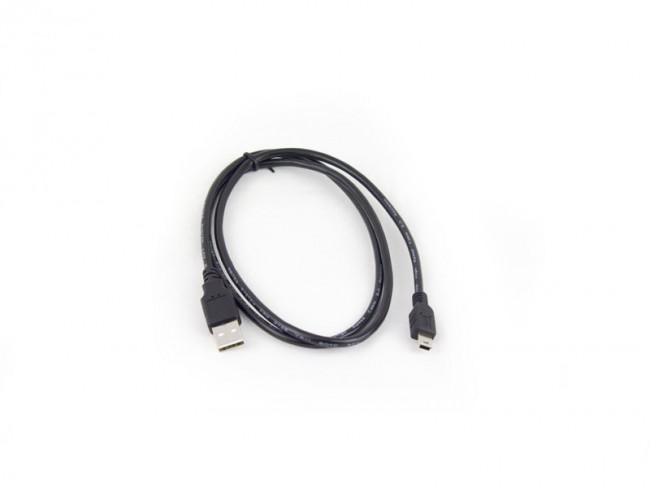

3. Провод USB для подключения к блоку питания или ПК 1 шт.

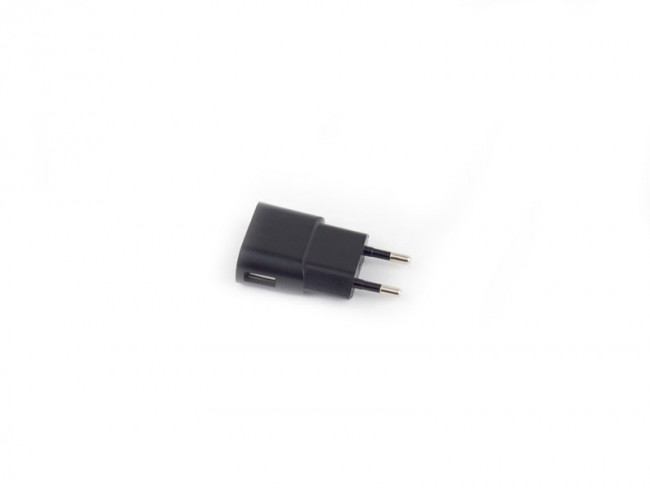

4. Блок питания с USB-выходом 1 шт.
5. Руководство по эксплуатации и паспорт 1 шт.

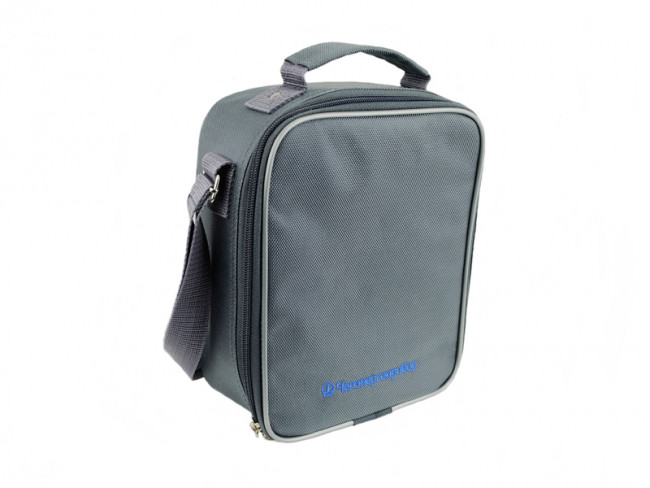

6. Сумка для переноски прибора и принадлежностей 1 шт.
Характеристики
| Производитель | Челэнергоприбор |
| Госреестр | Да |
| Поверка в комплекте | Да |
