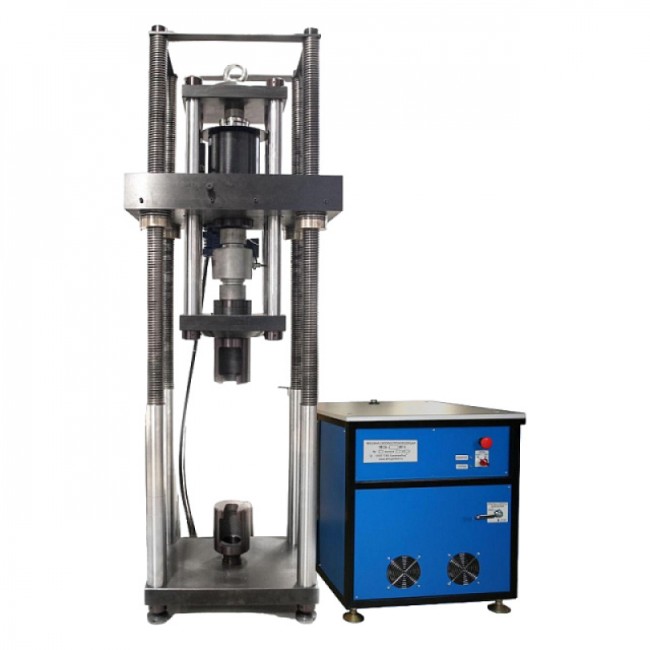

Машина силовоспроизводящая (силозадающая) МСВ-1000/2МГ4

(0) Оставить отзыв

В наличии
Под заказ
8 816 624
Цена с НДС
ПроизводительСТРОЙПРИБОР
ХарактеристикаДиапазон воспроизведения силы: от 20 до 1000 кН
ТипМеханический
ГосреестрДа
Колебание нагрузки в задан­ной точке, Н (кН), не более3 (0,003)

Описание

Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.

Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.

Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО "СКБ Стройприбор".

Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

Диапазон воспроизведения силы, кН от 20 до 1000
Дискретность, Н (кН) 1,0 (0,001)
Пределы допускаемой относительной погрешности, % ±0,02
Колебание нагрузки в задан­ной точке, Н (кН), не более 3 (0,003)
Колебание нагрузки в задан­ной точке, % от max, не более 0,0003
Скорость изменения нагрузки, кН/с 0,001 ... 20
Время выхода на заданное усилие (ступень), с, не более 30
Время удержания нагрузки в заданной точке, мин, не менее не ограничено
Диапазон рабочих температур, °С от +18 до +26
Габаритные размеры силовой рамы, мм, не более:
- длина
- ширина
- высота
870
950
3000
Габаритные размеры шкафа управления, мм, не более:
- длина
- ширина
- высота
740
760
620
Минимальная высота зоны сжатия, мм 350
Минимальная высота зоны растяжения, мм 800
Масса машины (масса шкафа управления), кг, не более 1800 (120)
Электрическое питание от сети переменного тока
- напряжение, В
- частота, Гц
от 207 до 253
от 49 до 51
Потребляемая мощность, В·А, не более 1500
Вероятность безотказной работы за 10 000 ч 0,95

Характеристики

ПроизводительСТРОЙПРИБОР
ХарактеристикаДиапазон воспроизведения силы: от 20 до 1000 кН
ТипМеханический
ГосреестрДа
Колебание нагрузки в задан­ной точке, Н (кН), не более3 (0,003)
Вероятность безотказной работы за 10 000 ч0,95
Потребляемая мощность, В·А, не более1500
Масса машины (масса шкафа управления), кг, не более1800 (120)
Минимальная высота зоны растяжения, мм800
Минимальная высота зоны сжатия, мм350
Время удержания нагрузки в заданной точке, мин, не менеене ограничено
Время выхода на заданное усилие (ступень), с, не более30
Скорость изменения нагрузки, кН/с0,001 ... 20
Колебание нагрузки в задан­ной точке, % от max, не более0,0003
Пределы допускаемой относительной погрешности, %±0,02
Дискретность, Н (кН)1,0 (0,001)
Диапазон воспроизведения силы, кНот 20 до 1000
Срок службы, лет10 лет
Диапазон рабочих температур, ° Сот +18 до +26
