Описание

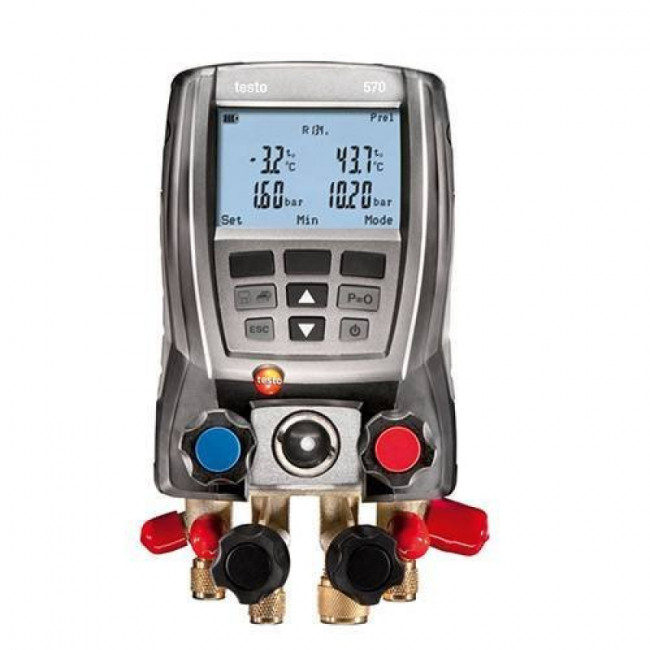

Манометрический коллектор Testo 570-1 используется специалистами по пусконаладке и ремонту холодильных систем и теплового оборудования. Прибор позволяет измерять давление хладагента внутри трубопроводов и получать значения температуры среды. Эта модель устройства отличается от аналогов наличием температурного датчика в виде отдельного зонда-зажима.
Манометрический коллектор может использоваться для проведения измерений в режиме реального времени, а также проведения испытаний с накоплением данных в памяти устройства. Предусмотрена возможность программирования цикла измерений с промежутком от 2 секунд до суток. После, накопленные данные загружаются на компьютер для последующего анализа, составления технической документации и отчетов.
Для передачи данных на компьютер используется специализированное программное обеспечение. Фиксировать результаты измерений на бумаге можно напрямую с коллектора Testo 570-1. Для этого к устройству подключается совместимый принтер Testo.
Вместе с коллектором можно использовать дополнительные датчики и сенсоры для комплексных измерений и испытаний. Помимо данных о давлении и температуре, вы можете получать на экране устройства сведения о силе тока в системе, давлении масла в компрессорном оборудовании. Накопленная информация может использоваться для расчета КПД оборудования.
В приборе установлен отдельных сенсор контура низкого давления. Он используется в процессах вакуумирования оборудования. Имеется датчик абсолютного давления, который выдает эталонное значение, чем обеспечивается очень высокая достоверность проводимых измерений. К манометрическому коллектору Testo 570-1 можно подключить вакуумметр Testo, создав универсальную измерительную группу.
Прибор изготовлен в прочном пластиковом корпусе, который не боится эксплуатации в сложных условиях и выдерживает ударные нагрузки. Предусмотрена защита по стандарту IP42. В качестве элементов питания используются батареи формата АА.
Другие характеристики коллектора:
- Отображение данных производится на ЖК-дисплее с подсветкой.
- Рабочая температура устройства от -20 до + 50°С.
- Диапазон измерений температуры от -50 до + 150°С.
- Максимальное значение давления – до 50 Бар.
| Измерение температуры | ||
|---|---|---|
| Диапазон измерений | -50°C ... +150°C | |
| Погрешность | ±0,5°C (±1 Digit) | |
| Разрешение | 0,1°C | |
| Разъем для подключения зонда | 3 x соединение (NTC) | |
| Измерение давления | ||
| Диапазон измерений | 50 бар | |
| Погрешность | ±0,5 % полн. шкалы (±1 Digit) | |
| Разрешение | 0,01 бар / 0,1 psi | |
| Разъем для подключения зонда | 3 x 7/16" – UNF + 1 x 5/8'' – UNF | |
| Перегрузка (отн.) (низкое давление) | 52 бар | |
| Перегрузка (отн.) (высокое давление) | 52 бар | |
| Низкое давление (отн.) | 50 бар | |
| Высокое давление (отн.) | 50 бар | |
| Измерение вакуума | ||
| Диапазон измерений | -1 ... 0 бар | |
| Погрешность | 1 % полн. шкалы | |
| Разрешение | 1 гПа / 1 мбар / 500 микрон | |
| Общие технические данные | ||
| Класс защиты | IP42 | |
| Гарантия | 2 года | |
| Ресурс батареи | 40 ч (без подсветки) | |
| Тип дисплея | LCD | |
| Рабочая температура | -20°C ... +50°C | |
| Рабочие среды под давлением | ХФУ; ХФУ; N; H2O; CO2 | |
| Предустановленные хладагенты | R402B; R718 (H2O); R600; R502; R123; R406A; R424A; R407C; R402A; R600A; R421A; R123; R417A; R422B; R414B; R507; R404A; R408A; R407A; R503; R421B; R434A; R410A; R12; R422A; R427A; R401B; R134A; R413A; R438A; R420A; R290; R409A; R422D; R22; R401C; R411A; R1234yf; R401A; R437A; R227; R744 (только в разрешенном диапазоне измерений до 50 бар); R416A | R409A; R413A; R417A; R406A; R401B; R427A; R503; R408A; R290; R1234yf; R410A; R416A; R22; R402B; R407A; R744 (только в разрешенном диапазоне измерений до 50 бар); R401A; R502; R438A; R507; R434A; R123; R718 (H2O); R422A; R422B; R437A; R422D; R402A; R134A; R407C; R227; R12; R424A; R420A; R414B; R421B; R421A; R600A; R600; R404A; R411A |
| Температура хранения | -20°C ... +60°C | |
| Размеры | 280 x 135 x 75 мм | 288 x 135 x 75 мм |
| Вес | 1200 г | |
Характеристики
| Производитель | Testo |
