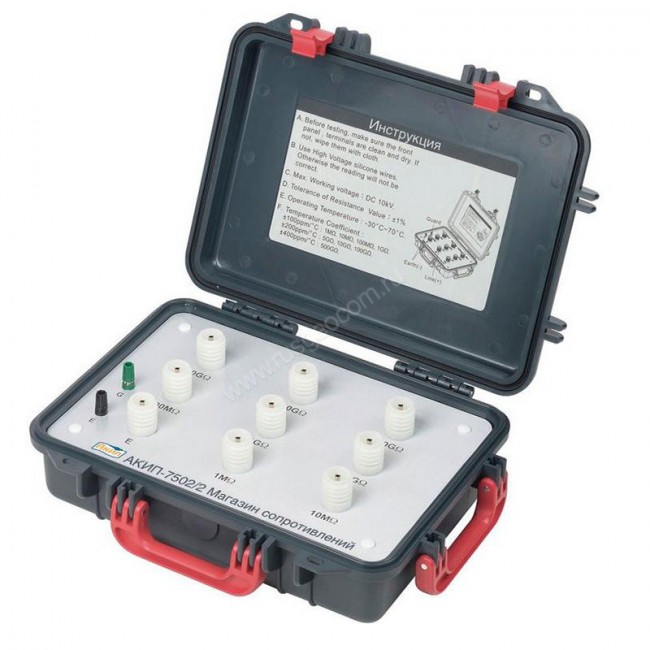

Магазин сопротивлений АКИП-7502/2

Назначение средства измерений магазины сопротивлений АКИП-7502/2 предназначен для воспроизведения электрического сопротивления постоянному току. Описание средства измерений: магазин АКИП-7502/2 представляет собой набор прецизионных твёрдотельных высокоомных высоковольтных резисторов. Все 7 резисторов магазина АКИП-7502/2соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух имеющихся однозначных мер, используются их свободные выводы. Конструктивно магазин размещен в переносных дюралевых корпусах в виде кейса с откидной крышкой и ручкой для переноски. Гнезда выводов имеют высоковольтные изоляторы. Для подключения внешней земли имеется соединенное с корпусом гнездо "Е" (земля).

Область применения магазина АКИП-7502/2 - поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.

Особенности магазина сопротивлений высокоомного АКИП-7502/2

• Фиксированные значения сопротивления от 1,0 МОм до 500 ГОм
• 8 фиксированных значений сопротивлений
• Погрешность ± 1 %
• Максимальное рабочее напряжение 10кВ
• Рассеивая мощность не более 3 Вт
• Жесткие рабочие условия эксплуатации (температура от минус 30 до +75 °С, относительная влажность до 90 %)
• магазины компактны и удобны в эксплуатации, изготовлены в ударопрочном пластиковом кейсе
• Масса не более 5,2 кг

МЕТРОЛОГИЧЕСКИЕ ДАННЫЕ
Номинальные значения сопротивлений	1 МОм, 10 МОм, 100 МОм, 1 ГОм, 5 ГОм, 10 ГОм, 100 ГОм , 500 ГОм
Пределы основной относительной погрешности	± 1 %
Максимально допустимое напряжение	Постоянное 10,000 В
Максимальная рассеиваемая мощность	3 Вт (в рабочих условиях)
ОБЩИЕ ДАННЫЕ
Условия эксплуатации	-30°С…+75°С и относительная влажность до 90%
Габаритные размеры	430 × 324 × 127 мм
Масса	Не более 5,2 кг
Комплект поставки	РЭ
