Люксметр+яркомер с ПО с поверкой ТКА-ПКМ 05

Назначение прибора

Прибор предназначен для измерения освещённости, создаваемой различными произвольно пространственно расположенными источниками. Дополнительно реализован вывод информации на порт USB, данные передаются только с прибора на ПК. Скорость обновления информации с прибора составляет три измерения в сек.

Область применения прибора

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Существенные преимущества перед аналогами

Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). Дополнительное оснащение интерфейсом связи с ПК позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время проведения замеров параметров освещённости.

Расчет показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, используется 12-разрядный АЦП. Скорость сброса данных с прибора ТКА-ПКМ 05 увеличена до трех измерений в секунду. В комплект поставки входит кабель связи с ПК и диск с программным обеспечением под Windows: SPTerminal.

Данные передаются только с прибора на ПК, требуется свободный USB-порт и установка драйвера виртуального СОМ порта (for Windows XP/7/10). Прибор передает информацию в последовательный порт в текстовом режиме с использованием OEM 866 кодировки.

Для приема информации необходимо сконфигурировать последовательный порт ПК в режим 9600 бит/c, 8 бит данных, без бита четности и один стоповый бит и использовать любую терминальную программу.

Для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал для переходников USBCOM (или микроконтроллеров) на FT232RL.

Простой формат сброса данных и CDC – устройство позволяет использовать любую терминальную программу на различных операционных системах.

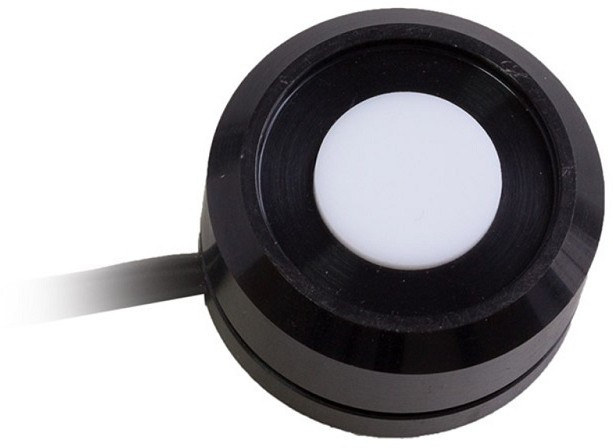

Расчет цилиндрической косинусной насадки люксметра (Результаты исследований показали, что использование стекла МС-13 толщиной более 2,5 мм и высотой выступающей части над корпусом равной 1,5 мм обеспечивают формирование пространственной характеристики с погрешностью не более 5%. Этого вполне достаточно для применения подобной конструкции в рабочих средствах измерения).

Простой способ измерения светового потока, подходит для приближенной оценки светового потока большинства светильников или светодиодных модулей.

Возможность вырезания естественного фона освещения

Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения. При дальнейшем измерении прибор будет вычитать из значения измеренной освещённости в этой же точке начально измеренный уровень естественной освещенности: Еиск = Е - Е ест. Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θпр , где θпр – относительная погрешность прибора, ( θ = 12,5%, при θпр = 8% ), при доверительной вероятности P = 0,95.

При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещенности должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:

• плотная облачность
• отсутствие движения людей и объектов в районе точки измерения
• минимальное время между этапами измерения
