Описание
Прибор КТБ-1 предназначен для:
- измерения и долговременной регистрации во внутренней памяти контроллера температуры бетона на месте его заливки;
- вычисления индекса зрелости бетона в соответствии с методом испытаний, установленным стандартом ASTM C1074 с использованием истории изменения температуры бетона во времени, зарегистрированной прибором;
- оценки прочности бетона на месте.
Прибор используется для оценки качества твердения бетона на месте его заливки на различных объектах (здания, сооружения, мосты, несущие конструкции, стены, полы, дорожные покрытия и пр.) и применяется для принятия решений о времени снятия опалубки, защитных форм, ограждений, прекращения защиты залитых бетонных поверхностей от внешних воздействий.
Преимущества
- В качестве датчика температуры используется термопарный кабель, который является недорогим расходным материалом. Для измерения температуры бетона на одном конце кабеля формируют измерительный спай, погружают его в бетон, а противоположный конец кабеля подключают к прибору.
- Встроенный литиевый аккумулятор и малое потребление гарантируют продолжительное время автономной работы, а наличие зарядного устройства в комплекте поставки позволяет быстро восстановить работоспособность прибора.
- Компактность прибора и малые габариты.
- Память результатов измерений.
- Беспроводной интерфейс связи Bluetooth со смартфоном. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении, особенно при использовании в полевых условиях.
Основные функции
- Прибор предназначен для проведения измерений температуры бетона в местах заливки бетонных смесей на различных строительных объектах при температуре от – 20 ºС до +50 ºС.
- Для защиты от внешних воздействий окружающей среды прибор устанавливается в защитной бокс.
- В процессе регистрации данные о температуре бетона через заданный пользователем интервал времени записываются во внутреннюю энергонезависимую память прибора. Период записываемых отсчетов устанавливается заранее с помощью сервисного приложения, установленного на смартфоне.
- Прибор вычисляет индекс зрелости бетона нарастающим итогом и записывает в архив измеренных данных при каждом сохранении результатов.
- Завершение регистрации производится автоматически после истечения 744 часов или в результате принудительной остановки процесса после получения уведомления пользователем от приложения на смартфоне о достижении требуемой прочности бетона при определенном значении индекса зрелости.
- Ход процесса регистрации контролируется в приложении на смартфоне. Считывание данных с прибора можно производить, не прерывая процесс регистрации. Результаты измерений, зарегистрированных прибором можно просматривать непосредственно на объекте измерения или в офисных условиях, используя смартфон с запущенным приложением.
- По окончании процесса регистрации прибор удаляется с места проведения измерений и подготавливается к новому процессу измерений.
| Количество датчиков температуры, подключаемых к прибору, шт. | 1 |
Диапазон измерения температуры термопарами типа ХК (L), °С | от -20 до + 80 |
Пределы допускаемой абсолютной погрешности измерения температуры термопарами (в пределах рабочих условий), °C | ± 1,0 |
Длина кабельной термопары, м, не более | 10 |
Разрешающая способность при измерении температуры, °C | 0,1 |
Программируемый период отсчетов регистрации, мин | 15 или 30 |
Максимальная длительность процесса регистрации, ч (дней) | 744 (31) |
Объем памяти архива результатов измерения, групп значений, не более | 3000 |
Число архивов регистрации в памяти прибора | 1 |
Поддерживаемая версия Bluetooth | 5.0 (BLE) |
Напряжение питания от встроенной АКБ, В | 3,7 ± 0,5 |
Продолжительность непрерывной работы, ч, не менее | 800 |
Габаритные размеры устройства (длина ´ ширина ´ высота), мм, не более | 65×50×22 |
Масса прибора, кг | 0,05 |
Степень защиты по ГОСТ 14254: | |
– без использования внешнего бокса | IP30 |
– с использованием внешнего бокса | IP65 |
Полный средний срок службы, лет, не менее | 10 |

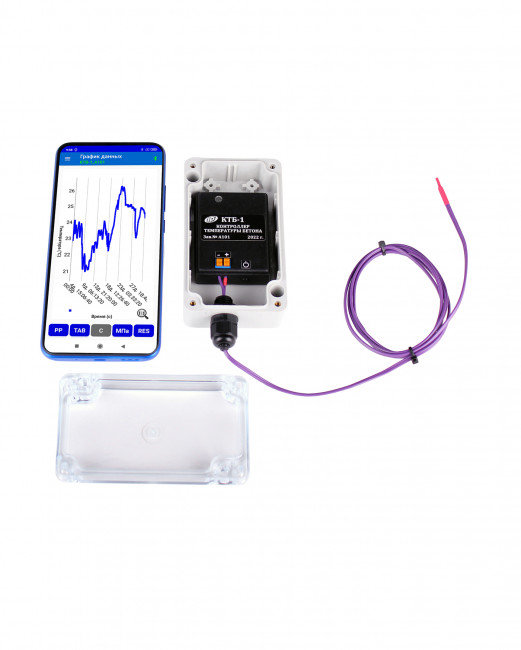

Комплектация:
Контроллер температуры бетона «КТБ-1»
Защитной бокс *
Кабель термопарный ПТВт-ХК 2×0,2 **
Датчик температуры ГТХК ***
Смартфон с операционной системой «Андроид» и установленным приложением
Зарядное устройство USB
Руководство по эксплуатации
Сумка
* По заказу
** Длина по заказу
*** Длина и количество по заказ
Характеристики
| Производитель | Интерприбор |
| Гарантия | 18 месяцев |
