Описание

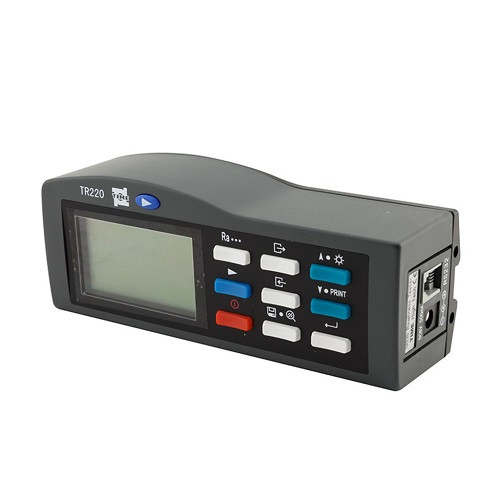

Профилометр TR220 – это модификация измерителя TR200 с возможностью измерения дополнительных параметров шероховатости. Прибор может применяться как в лабораториях, так и в производственных условиях для измерения параметров шероховатости различных деталей.
Прибор TR220 оснащен прецизионным индукционным датчиком, что позволяет получать максимально достоверные и точные показания. Встроенная литиевая аккумуляторная батарея обеспечивает работу без подзарядки в течение 20 часов.
Отличительные особенности измерителя шероховатости поверхности (профилометра) TR220:
- Большое количество измеряемых параметров: Ra, Rq, Rz, Rt, Rp, Rv, Ry, RS, RSm, RSk, Rz (JIS), R3z, Rmax, RPc, Rk, Rpk, Rvk, Mr 1, и Mr2;
- Способы фильтрации RC, PC-RC, GAUSS и D-P;
- Большой и четкий жидкокристаллический дисплей с разрешением 128 х 64 pix;
- Малые габариты и вес прибор обеспечены благодаря комплексной конструкции механической и электронной частей;
- Измеритель шероховатости TR220 имеет функцию запоминания и чтения результатов измерений;
- Наличие встроенных часов: отображаются при включении измерителя шероховатости TR-220, также записывается время проведения эксперимента;
- Индикатор положения иглы датчика;
- Функция самопроверки;
- Встроенный стандартный интерфейс RS232 для связи с персональным компьютером;
- Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S;
- Предусмотрены такие функции, как: автоматическое отключение и экранные рекомендации;
- Предоставляются различные виды датчиков: датчик для криволинейной поверхности, датчик для каналов малого диаметра, датчик для измерения шероховатости в глубоких бороздках, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень.
Технические характеристики измерителя шероховатости (профилометра) TR220:
| Измеряемые параметры | Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Диапазоны отображения | Ra, Rq: 0.005-40 мкм Rz, Ry, Rt, Rp, Rz(JIS), R3z, Rmax: 0.02-160 мкм RSm, RS: 1мм Rmr: 1-100% (%Rt), RSk: 0-100% |
| Диапазон измерения иглы датчика | ±80 мкм |
| Дискретность | 0.01 мкм |
| Фильтр | RC, PC-RC, GAUSS, D-P |
| Длина оценки | 0.25 мм, 0.8 мм, 2.5 мм, авто |
| Количество длин оценки | от 1 до 5 длин (выбираемая) |
| Длина измерения | от 3 до 7 длин (выбираемая) |
| Максимальная длина прохода | 17.5 мм/0.71 дюйм |
| Минимальная длина прохода | 1.3 мм/0.05 дюйм |
| Точность | ±10% |
| Повторяемость | <6% |
| Угол измерительного пера | 90° |
| Радиус измерительного пера | 5 мкм |
| Интерфейс передачи данных | RS232 |
| Электропитание | LI-ion батарея высокого качества (6 В/800 мА) |
| Диапазон рабочих температур | 0-40 °С |
| Относительная влажность | <90% |
| Габариты | 140 х 56 х 48 мм |
| Масса | 440 г |
Комплектация:
Электронный блок измерителя шероховатости TR220
Образцовая мера шероховатости
Датчик TS100
Зарядное устройство
Инструкция по эксплуатации
Гарантийный талон

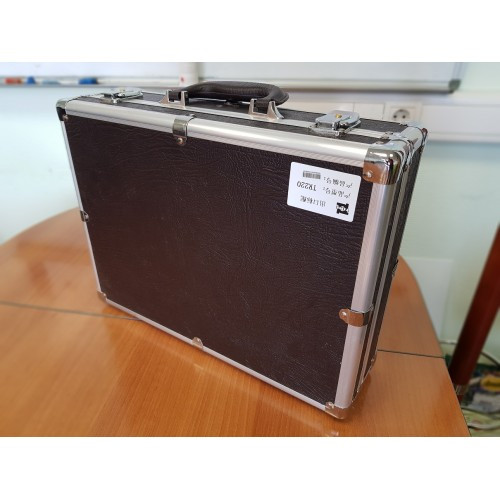

Кейс для хранения и транспортировки
Характеристики
| Производитель | TIME Group Inc |
| Госреестр | Да |
| Гарантия | 12 месяцев |
