| Производитель | RIGOL |
| Количество каналов | 2 |
| Выходное напряжение / ток | CH1: 0...20 В / 0...5 А CH2: 0...5 В / 0...16 А |
| Нестабильность, вызванная изменением нагрузки | Напряжение |
Описание

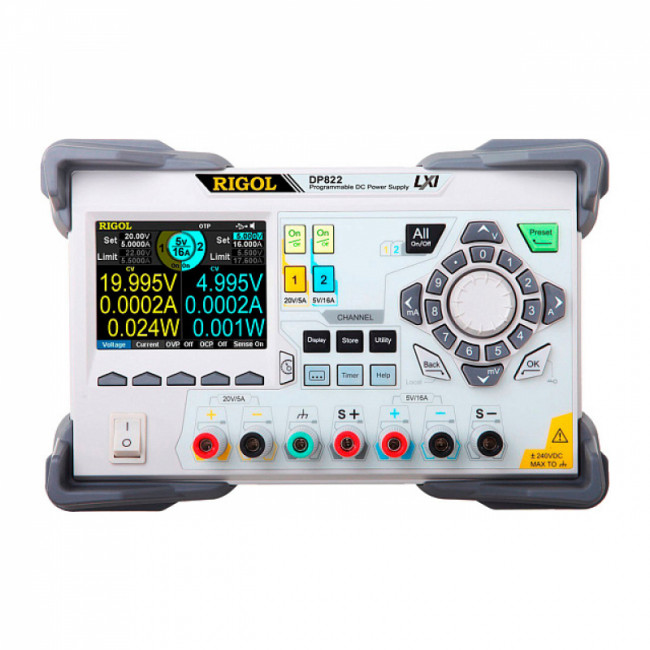

Программируемый линейный источник питания постоянного тока Rigol DP822, характеризующийся высоким быстродействием и низким уровнем пульсационных шумов, поддерживает режимы стабилизации по току и напряжению, а также способен воспроизводить разные сценарии изменения выходных параметров, позволяя решать широкий круг лабораторных задач. Обладая более высокой мощностью, по сравнению с моделью DP822, также оснащенной двумя каналами, источник питания постоянного тока подходит для применения с нагрузками с повышенным токопотреблением.
Особенности
- Поддержка параллельного и последовательного соединения выходов позволяет увеличивать номинал выдаваемого тока и напряжения.
- Режим Sense, реализующий 4-линейную схему подключения с задействованием дополнительных измерительных входов, обеспечивает автоматическую компенсацию токовых потерь в соединительных проводниках, с точным поддержанием заданного номинала напряжения на контактах подключенного устройства.
- Одновременное отображение результатов измерения выходных параметров в виде цифровых показаний, графиков или аналоговых циферблатов обеспечивает высокую наглядность.
Функциональные возможности
Двухканальный источник питания постоянного тока Rigol DP822 стандартно реализует функции задержки и таймера, используемые для формирования произвольного изменения показателей силы тока и напряжения на выходе. Режим Templet служит для задания восьми типовых форм, включая синусоидальную, пилообразную, ступенчатую, экспоненциальную и пр., с поддержкой редактирования и записи во внутреннюю память или на внешний носитель. Встроенный рекордер обеспечивает автоматическое сохранение результатов измерения выходных характеристик с выбранной периодичностью. Опционально прибор может дооснащаться функцией анализа записанных показаний, а также режимами триггера и мониторинга.
Для работы в дистанционном режиме источник питания Rigol DP822 оборудован USB-портом. В качестве аппаратных опций предусмотрены интерфейсы LAN, RS232, Digital IO и переходник USB-GPIB. Помимо настраиваемой защиты от перенапряжения и токовых перегрузок, также реализована система предохранения от перегрева на программном и аппаратном уровне. Интеллектуальный регулятор меняет скорость вращения вентилятора в зависимости от нагрузки, поддерживая оптимальный температурный режим при минимальной шумности. Функция самодиагностики обеспечивает автоматическое выявление неисправностей и оповещение о них пользователя.
| Характеристики | Значения | ||||
|---|---|---|---|---|---|
| Количество каналов | 2 | ||||
| Выходное напряжение / ток | CH1: 0...20 В / 0...5 А CH2: 0...5 В / 0...16 А | ||||
| Нестабильность, вызванная изменением нагрузки | Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Нестабильность, вызванная изменением сетевого напряжения | Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик | |||
| Ток | <2 мАскз | ||||
| Ежегодная погрешность (25° ±5°C ) | Программирование | Напряжение | CH1: 0.1%+25мВ СН2: 0,05%+10мВ | ||
| Ток | CH1: 0.2%+10мА СН2: 0,2%+10мА | ||||
| Считывание | Напряжение | CH1: 0.1%+25мВ СН2: 0,05%+5мВ | |||
| Ток | CH1: 0.15%+10мА СН2: 0,15%+10мА | ||||
| Разрешение | Программирование | Напряжение | CH1: 10 мВ СН2: 10 мВ | ||
| Ток | CH1: 10 мА СН2: 10мА | ||||
| Считывание | Напряжение | CH1: 10 мВ СН2: 10 мВ | |||
| Ток | CH1: 1 мА СН2: 10мА | ||||
| Отображение | Напряжение | CH1: 10 мВ СН2: 10 мВ | |||
| Ток | CH1: 10 мА СН2: 10мА | ||||
| Время установления | 50 мкс | ||||
| Время отработки команд | <118 мс | ||||
| Температурный коэффициент на °C | Напряжение | CH1: 0,01% + 3 мВ СН2: 0,01% + 3 мВ | |||
| Ток | CH1: 0,02% + 3 мА СН2: 0,02% + 3 мА | ||||
| Стабильность (8 часов) | Напряжение | CH1: 0,02% + 1 мВ СН2: 0,02% + 1 мВ | |||
| Ток | CH1: 0,1% + 1 мА СН2: 0,1% + 1 мА | ||||
| Защита от перенапр. / сверхтока | Диапазон | CH1: 1 мВ...22 В / 1 мА...5,5 A CH2: 1 мВ...5.5 В / 1 мА...16,8 A | |||
| Точность | 0,5%+0,5 В / 0,5%+0,5 A | ||||
| Скорость управления напряжением (1% в пределах общего диапазона изменения) | Нарастание | Полная нагрузка | CH1: <30 мс СН2: <15 мс | ||
| Без нагрузки | CH1: <30 мс СН2: <15 мс | ||||
| Спад | Полная нагрузка | CH1: <30 мс СН2: <15 мс | |||
| Без нагрузки | CH1: <1000 мс СН2: <250 мс | ||||
| Интерфейсы | USB Device, USB Host, LAN, RS-232, Digital I/O, Опция: GPIB | ||||
| Весогабаритные параметры | Габаритные размеры | 239 х 157 х 418 мм | |||
| Вес | 10.5 кг | ||||
| Питание | 220 В / 50 Гц | ||||
