| Производитель | RIGOL |
| Диапазон частот | от 9 кГц до 20 ГГц |
| Количество выходных каналов | 8 |
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08) |
| Скорость установки | <3 мс (тип.) |
Описание

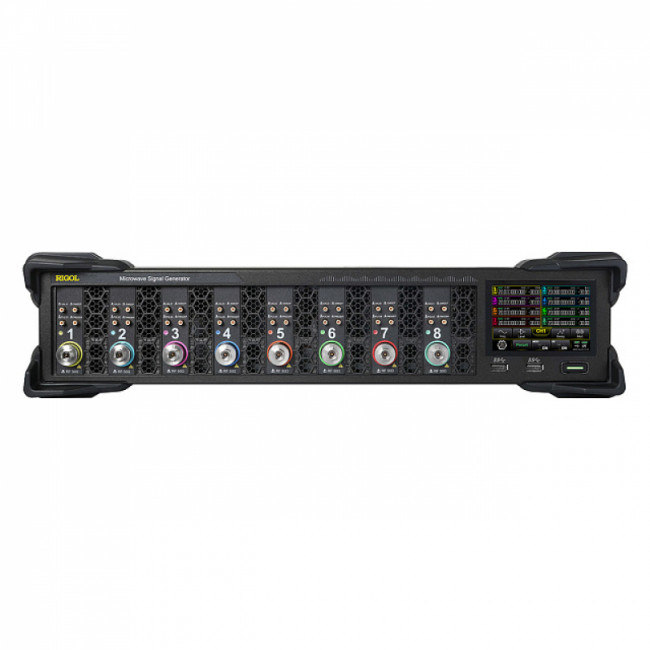

Генератор ВЧ сигналов Rigol DSG5208 – восьмиканальная модель из серии высокопроизводительных лабораторных устройств, характеризующихся низким уровнем фазовых шумов и высокой когерентностью. Обеспечивая формирование немодулированных сигналов в полосе частот от 9 кГц до 20 ГГц, а также наложение нескольких вариантов свипирования и модуляции с задействованием внутренних и внешних средств, с поддержкой межканальной синхронизации, высокочастотный генератор сигналов может использоваться при разработке, отладке, диагностике и тестировании разнотипного оборудования, для моделирования испытательных полигонов, в ходе исследований в сфере квантовых вычислений и т.п.
Преимущества Rigol DSG5208
- Масштабируемость – обладая наибольшим количеством каналов в своей серии, радиочастотный генератор также поддерживает возможность каскадного подключения, что позволяет использовать несколько идентичных приборов в составе мультиканальных когерентных установок для отладки MIMO-оборудования, тестирования систем РЭБ, РЛС, выполнения операций с кубитами при реализации квантовых алгоритмов и т.п.
- Гибкость – каждый канал снабжен входами для обеспечения синхронизации, свипирования, внешней импульсной модуляции и выходом для контроля стабильности выдаваемого сигнала, обеспечивая возможность индивидуального управления выходными параметрами.
- Наглядность – цветовая маркировка РЧ-выходов и соответствующих индикаторов каналов на сенсорном дисплее исключает неправильное считывание показаний.
- Расширение базовых возможностей – опционально СВЧ генератор может быть дополнительно оснащен функциями импульсной и аналоговой модуляции, внутренним генератором пачек импульсов и термостабилизированным источником опорной частоты повышенной точности.
Разные варианты управления
СВЧ генератор Rigol DSG5208 не оборудуется клавишным интерфейсом – для настроек и управления прибором при его локальном использовании задействуются сенсорные функции дисплея, на который может выводиться виртуальная клавиатура или цифровая панель. HDMI-выход позволяет для отображения визуальной информации задействовать внешний дисплей. Набор стандартных портов USB-LAN обеспечивает возможность работы в удалённом и автоматическом режиме с использованием SCPI-команд. Благодаря соответствию спецификации LXI CORE реализуется поддержка веб-интерфейса, благодаря чему управлять работой генератора также можно через любой планшет, мобильный компьютер или смартфон в среде браузера.
| Количество выходных каналов | 8 | ||||
|---|---|---|---|---|---|
| Диапазон частот | от 9 кГц до 20 ГГц | ||||
| Скорость установки | <3 мс (тип.) | ||||
| Фазовая стабильность между каналами | f=10 ГГц, температурные колебания ≤1°C (±1°) | ||||
| Внутренний источник опорной частоты | |||||
| Частота опорного генератора | 10 МГц | ||||
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08) | ||||
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <0,5 ppm <5 ppb (с опцией OCXO-D08) | ||||
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-D08) | ||||
| Выход внутреннего опорного генератора | частота | 10 МГц | |||
| уровень | от +5 дБм до +10 дБм | ||||
| интерфейс | BNC (розетка) | ||||
| Вход для внешнего опорного генератора | частота | 10 МГц | |||
| уровень | от 0 дБм до +10 дБм | ||||
| максимальная девиация | ±1 ppm | ||||
| интерфейс | BNC (розетка) | ||||
| Выход/Вход синхронизации опорной частоты | частота | 4,8 ГГц | |||
| уровень | от -3 дБм до +3 дБм | ||||
| интерфейс | SMA (розетка) | ||||
| Установка фазы | |||||
| Диапазон девиации фазы | ±180° | ||||
| Разрешение | 0,01° | ||||
| Параметры спектра генерируемых сигналов | |||||
| Гармонические искажения (непрерывный режим) | 10 МГц ≤ f ≤ 4 ГГц | вых. уровень: ≤ +10 дБм (< -30 дБн) | |||
| 4 ГГц < f ≤ 10 ГГц | вых. уровень: ≤ +10 дБм (< -50 дБн) | ||||
| 10 ГГц < f ≤ 20 ГГц | вых. уровень: ≤ +7 дБм (< -30 дБн) | ||||
| Субгармонические искажения (непрерывный режим) | 11,3 ГГц < f ≤ 20 ГГц | < -60 дБн, < -70 дБн (тип.) | |||
| Негармонические искажения (непрерывный режим, уровень | 1 МГц ≤ f ≤ 1,5 ГГц | < -60 дБн, < -70 дБн (тип.) | |||
| 1,5 ГГц < f ≤ 2,825 ГГц | < -70 дБн, < -75 дБн (тип.) | ||||
| 2,825 ГГц < f ≤ 5,65 ГГц | < -64 дБн, < -69 дБн (тип.) | ||||
| 5,65 ГГц < f ≤ 11,3 ГГц | < -58 дБн, < -63 дБн (тип.) | ||||
| 11,3 ГГц < f ≤ 20 ГГц | < -52 дБн, < -57 дБн (тип.) | ||||
| Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц) | f = 1 ГГц | < -130 дБн/Гц, < -133 дБн/Гц (тип.) | |||
| f = 2 ГГц | < -120 дБн/Гц, < -123 дБн/Гц (тип.) | ||||
| f = 4 ГГц | < -114 дБн/Гц, < -117 дБн/Гц (тип.) | ||||
| f = 10 ГГц | < -108 дБн/Гц, < -111 дБн/Гц (тип.) | ||||
| f = 20 ГГц | < -102 дБн/Гц, < -105 дБн/Гц (тип.) | ||||
| Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц) | 50 МГц ≤ f ≤ 1 ГГц | <-140 дБн/Гц | |||
| 1 ГГц < f ≤ 10 ГГц | <-135 дБн/Гц | ||||
| 10 ГГц < f ≤ 20 ГГц | <-130 дБн/Гц | ||||
| Выходной уровень | |||||
| Min выходной уровень | нормированное | устанавливаемое | |||
| 9 кГц ≤ f <100 кГц | - | -30 дБм | |||
| 100 кГц ≤ f < 2 МГц | -30 дБм | -30 дБм | |||
| 2 МГц ≤ f ≤ 10 ГГц | -30 дБм | -30 дБм | |||
| 10 ГГц < f ≤ 17 ГГц | -30 дБм | -30 дБм | |||
| 17 ГГц < f ≤ 20 ГГц | -30 дБм | -30 дБм | |||
| Max выходной уровень | |||||
| 9 кГц ≤ f <100 кГц | - | +10 дБм | |||
| 100 кГц ≤ f < 2 МГц | +5 дБм | +15 дБм | |||
| 2 МГц ≤ f ≤ 10 ГГц | +13 дБм | +25 дБм | |||
| 10 ГГц < f ≤ 17 ГГц | +13 дБм | +20 дБм | |||
| 17 ГГц < f ≤ 20 ГГц | +10 дБм | +20 дБм | |||
| Разрешение | 0.01 дБ | ||||
| Абсолютная неопределенность уровня | |||||
| Температурный диапазон от 20°C до 30°C, выходной уровень от -30 дБм до максимального по спецификации | |||||
| в диапазонах частот | нормированное | типовое | |||
| 100 кГц ≤ f ≤ 1,5 ГГц | ±0,7 дБ | ±0,5 дБ | |||
| 1,5 ГГц < f ≤ 10 ГГц | ±0,9 дБ | ±0,5 дБ | |||
| 10 ГГц < f ≤ 17 ГГц | ±1,1 дБ | ±0,9 дБ | |||
| 17 ГГц < f ≤ 20 ГГц | ±1,3 дБ | ±1,1 дБ | |||
| Развязка между каналами | |||||
| Частота | развязка между каналами при выходном уровне мощности = 0 дБм | ||||
| 9 кГц ≤ f < 4 ГГц | > 85 дБ (тип.) | ||||
| 4 ГГц ≤ f ≤ 10 ГГц | > 80 дБ (тип.) | ||||
| 10 ГГц < f ≤ 20 ГГц | > 75 дБ (тип.) | ||||
| КСВН | |||||
| Частота | в температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм | ||||
| 10 МГц ≤ f ≤ 3 ГГц | ≤ 1.8 (ном.) | ||||
| 3 ГГц < f ≤ 6 ГГц | ≤ 2.0 (ном.) | ||||
| 6 ГГц < f ≤ 10 ГГц | ≤ 1.8 (ном.) | ||||
| 10 ГГц < f ≤ 20 ГГц | ≤ 2.2 (ном.) | ||||
| Макс. отраженная мощность | макс. напряжение DC | 0 В | |||
| 10 МГц < f ≤ 20 ГГц | 0,5 Вт | ||||
| Перестройка по частоте | |||||
| Вид | пошаговая развертка, развертка по списку | ||||
| Режим | однократный, непрерывный | ||||
| Диапазон | в пределах всего рабочего диапазона частот | ||||
| Форма | треугольная и пилообразная | ||||
| Шаг изменения | линейный или логарифмический | ||||
| Количество точек | от 2 до 1001 | ||||
| Время ожидания | от 5 мс до 100 с | ||||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||||
| Перестройка по мощности | |||||
| Вид | пошаговая развертка, развертка по списку | ||||
| Режим | одиночный, непрерывный | ||||
| Диапазон | в пределах всего рабочего динамического диапазона | ||||
| Форма | треугольная и пилообразная | ||||
| Диапазон | полный динамический диапазон | ||||
| Шаг изменения | линейный | ||||
| Количество точек | от 2 до 1001 | ||||
| Время ожидания | от 5 мс до 100 с | ||||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||||
| Совместимость типов модуляции | |||||
| АМ | ЧМ, ФМ, ИМ | ||||
| ЧМ | АМ, ИМ | ||||
| ФМ | АМ, ИМ | ||||
| ИМ | АМ, ЧМ, ФМ | ||||
| Амплитудная модуляция (опция dsg5000-amd) | |||||
| Источник модуляции | внутренний, внешний | ||||
| Глубина модуляции | от 0% до 100% | ||||
| Разрешение | 0,1% | ||||
| Точность установки | при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм (< 4% от установленного значения + 1%) | ||||
| Искажение | при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм (< 3% ( тип.)) | ||||
| Неравномерность АЧХ | при m < 80%, от DC/10 Гц от 100 кГц (< 3 дБ (ном.)) | ||||
| Частотная модуляция (опция dsg5000-amd) | |||||
| Источник модуляции | внутренний, внешний | ||||
| Максимальная девиация | при f ≤ 1.5 ГГц | 2 МГц (ном.) | |||
| Разрешение | < 0,1% от девиации или 1 Гц (в зависимости от того, что больше) | ||||
| Точность установки | при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник | < 2% от установленного значения + 20 Гц | |||
| Искажения | при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц | < 2% (тип.) | |||
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 dB (ном.) | |||
| Фазовая модуляция (опция dsg5000-amd) | |||||
| Источник модуляции | внутренний, внешний | ||||
| Максимальная девиация | при f ≤ 1.5 ГГц | 5 рад. (ном.) | |||
| Разрешение | < 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше) | ||||
| Точность установки | при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник | < 1 % от установленного значения + 0,1 рад. | |||
| Искажения | при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 5 рад. | < 1 % (тип.) | |||
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 dB (ном.) | |||
| Импульсная модуляция (опция dsg5000-pul) | |||||
| Источник модуляции | внутренний, внешний | ||||
| Коэффициент вкл./выкл. | f ≤ 6 ГГц | > 80 дБ (тип.) | |||
| 6 ГГц < f ≤ 11 ГГц | > 70 дБ (тип.) | ||||
| f > 11 ГГц | > 60 дБ (тип.) | ||||
| Время нарастания/спада | <50 нс, 20 нс (тип.) | ||||
| Частота следования импульсов | от DC до 1 МГц | ||||
| Импульсный генератор | |||||
| Режим работы | одиночный импульс | ||||
| Период следования импульсов | от 40 нс до 170 с разрешение 10 нс | ||||
| Ширина импульса | от 10 нс до (170 с – 10 нс) разрешение 10 нс | ||||
| Задержка запуска | от 10 нс до 170 с разрешение 10 нс | ||||
| Режим запуска | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | ||||
| Генератор импульсных последовательностей (опция dsg5000-pug) | |||||
| Количество импульсов | от 1 до 2047 | ||||
| Длительность импульсов | от 20 нс до 170 с | ||||
| Повторение | от 1 до 256 | ||||
| Входные/выходные разъемы | |||||
| Передняя панель | |||||
| РЧ выход | импеданс | 50 Ом (ном.) | |||
| тип разъема | 3,5 мм вилка | ||||
| Вход внешнего запуска | импеданс | 1 кОм (ном.) | |||
| тип разъема | SMB вилка | ||||
| логический уровень | 3,3 В TTL | ||||
| Выход сигнала достоверности | тип разъема | SMB вилка | |||
| выходное напряжение | 0 В/ 3,3В ( ном.) | ||||
| Импульсный вход/выход | импеданс | 50 Ом (ном.) | |||
| входное/выходное напряжение | 0 В/ 3,3В ( ном.) | ||||
| тип разъема | SMB вилка | ||||
| Выход сигнала развертки | тип разъема | SMB вилка | |||
| выходное напряжение | 0 – 10 В (ном.) | ||||
| Задняя панель | |||||
| Вход внешнего модулирующего сигнала | импеданс | 100 кОм/600 Ом/ 50 Ом | |||
| развязка | AC/DC | ||||
| чувствительность | 1 Vpp для заданной глубины | ||||
| тип разъема | BNC гнездо | ||||
Вход внешнего генератора опорной частоты 10 МГц | импеданс | 50 Ом | |||
| тип разъема | BNC гнездо | ||||
Выход внешнего генератора опорной частоты 10 МГц | импеданс | 50 Ом | |||
| тип разъема | BNC гнездо | ||||
Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц | импеданс | 50 Ом | |||
| тип разъема | SMA гнездо | ||||
Выход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц | импеданс | 50 Ом | |||
| тип разъема | SMA гнездо | ||||
| Коммуникационные интерфейсы | |||||
| USB3.0 host | тип разъема | A вилка | |||
| протокол | 3.0 | ||||
| количество | 4 (2 на передней панели и 2 на задней панели) | ||||
| USB3.0 device | тип разъема | B вилка | |||
| протокол | TMC | ||||
| LAN | тип разъема | RJ-45 | |||
| протокол | 10/100/1000Base-T, LXI-C | ||||
| HDMI | тип разъема | A вилка | |||
| протокол | HDMI 1.4 | ||||
| Дисплей | TFT LCD | ||||
| Разрешение | 480 x 320 | ||||
| Диагональ | 3.5 дюйма | ||||
| Расширенные возможности | поддержка HDMI | ||||
| Сохранение данных | |||||
| Виды поддерживаемых устройств | внутренняя энергонезависимая память, USB | ||||
| Хранение данных | внутренняя энергонезависимая память 10 ГБ | ||||
| Электропитание | |||||
| Входное напряжение, АС | 100 – 240 В | ||||
| Частота входного напряжения | 45 – 440 Гц | ||||
| Потребляемая мощность (со всеми включенными опциями) | < 650 Вт | ||||
| Условия эксплуатации | |||||
| Температурный диапазон | рабочий | от 0°C до +50°C | |||
| хранения | от -20°C до +70°C | ||||
| Влажность | от 0°C до 30°C | ≤ 90% | |||
| от 30°C до 40°C | ≤ 75% | ||||
| от 40°C до 50°C | ≤ 45% | ||||
| Высота над уровнем | рабочая | ниже 3000 м | |||
| Массо - габаритные параметры | |||||
| Рекомендованный калибровочный интервал | 18 месяцев | ||||
| Гарантийный срок | 36 месяцев | ||||
| Вес брутто | < 14 кг | ||||
| Ш х В х Г | 459 х 112 х 511 мм | ||||
Характеристики
| Производитель | RIGOL |
| Диапазон частот | от 9 кГц до 20 ГГц |
| Количество выходных каналов | 8 |
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08) |
| Скорость установки | <3 мс (тип.) |
| Фазовая стабильность между каналами | f=10 ГГц, температурные колебания ≤1°C (±1°) |
| Частота опорного генератора | 10 МГц |
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <0,5 ppm <5 ppb (с опцией OCXO-D08) |
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-D08) |
| Выход внутреннего опорного генератора | частота |
| 459 х 112 х 511 мм |
