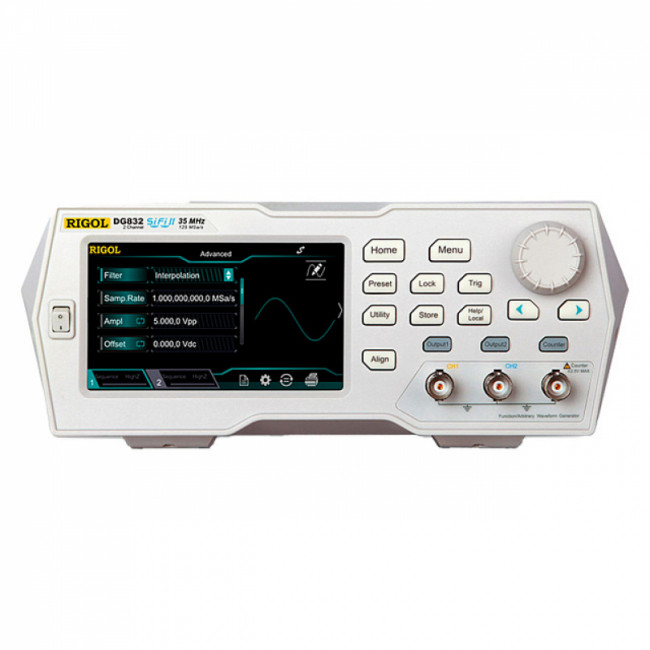

Генератор сигналов произвольной формы RIGOL DG822

Name: Генератор сигналов произвольной формы RIGOL DG822
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Максимальная выходная частота	25 МГц
Количество каналов	2 канала
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Диапазон	синусоидальный сигнал

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Генератор стандартных функций и сигналов произвольной формы Rigol DG822 представляет собой многофункциональный прибор базового уровня, с полосой пропускания до 25 МГц, оснащенный двумя каналами и встроенным частотомером с отдельным входом. 16-битный ЦАП с поддержкой технологии Signal Fidelity II обеспечивает формирование формы сигнала в режиме point-by-point без искажений и эффекта дискретизации, за счет чего эта модель обладает высокой точностью и стабильностью выходных параметров.

Функциональные возможности

В памяти устройства записано 160 типовых форм сигналов, которые можно использовать для диагностики и отладки медицинского, радиолокационного, коммуникационного, автомобильного и прочего оборудования, и для обеспечения работы промышленных и лабораторных систем. Также генератор Rigol DG822 способен моделировать сигналы, сформированные с помощью ПО или записанные с использованием цифрового осциллографа. В режиме генерации функций устройство выдает синусоидальный, прямоугольный, пилообразный, импульсный, шумовой, двухтональный и постоянный сигнал. Поддерживается несколько вариантов свипирования и наложения 7 типов модуляции, режим моделирования гармоник, сигнальных пакетов, последовательностей и стандартов RS-232 и PRBS. Для обеспечения совместимости при подключении разнотипного оборудования предусмотрена возможность изменения импеданса выходных каналов прибора.

Двухканальный режим

Благодаря независимому исполнению каналов, генератор DG822 способен заменить собой два отдельных устройства для генерации стандартных функций и произвольных сигналов. Благодаря этому при выполнении сложных работ можно обходиться без дополнительного оборудования. Поддерживается возможность синхронного управления каналами, их сопряжения по амплитуде, фазе или частоте, либо по сигналу запуска, работа в режиме отслеживания, а также комбинирование сигналов, с объединением или заданием межканального соотношения.

Особенности

Комбинированное управление – генератор сигналов снабжен сенсорным экраном, функциональными и навигационными клавишами и многофункциональным поворотным регулятором, а также интерфейсами для подключения к ПК и TMC-оборудованию.

Расширяемость – опционально доступно увеличение глубины памяти для работы с произвольными сигналами повышенной сложности с большей длиной периода, а также дооснащение конвертером USB-GPIB и аттенюатором 40 дБ.

Бесшумная работа – в приборе применена пассивная система охлаждения, без использования вентиляторов.

Максимальная выходная частота	25 МГц
Количество каналов	2 канала
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал		1 мкГц ~ 25 МГц
	прямоугольный сигнал		1 мкГц ~ 10 МГц
	импульсный сигнал		1 мкГц ~ 10 МГц
	пилообразный сигнал		1 мкГц ~ 500 МГц
	гармоники		1 мкГц ~ 20 МГц
	PRBS		2 кбит/с ~ 20 Мбит/с
	двухтональный		1 мкГц ~ 20 МГц
	RS-232		скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
	последовательность		2 кВыб/с ~ 30 Мвыб/с
	белый шум (Гаусс)		полоса 100 МГц (-3дБ)
	специальной формы		1 мкГц ~ 10 МГц
Разрешение по частоте	1 мкГц
Точность установки (18°C ~ 28°C)	±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искажения	типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 25 МГц)
Общие гармонические искажения	< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искажения	типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум	типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада	< 9 нс (1 Вп-п,1 кГц) типичное
Выброс	< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения	0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия	1% от периода + 4 нс
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность	< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность импульса	≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Время нарастания / спада	≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Коэф. заполнения	0,001% ~ 99,999% (ограничена установленной частотой)
Выброс	< 5% (1 Вп-п, 1 кГц) типичное
Джиттер (СКЗ)	Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала	2 М точек
Вертикальное разрешение	16 бит
Частота дискретизации	интерполяционный фильтр: 10 выб/с ~ 30 Мвыб/с пошаговый фильтр: 2 квыб/с ~ 30 Мвыб/с сглаживающий фильтр: 2 квыб/с ~ 30 Мвыб/с
Время нарастания /спада	интерполяционный фильтр:≥ 8 нс пошаговый фильтр: 3 / частота дискретизации сглаживающий фильтр: 1 / частота дискретизации
Джиттер (СКЗ)	типичное (1 Вп-п) интерполяционный фильтр:200 пс пошаговый фильтр: <5 пс сглаживающий фильтр: <5 пс
Генератор гармоник
Порядок гармоник	≤ 8
Тип гармоник	четные, нечетные, все, пользовательские
Амплитуда гармоник	регулируемая для каждой гармоники
Фаза гармоник	регулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 25 МГц)
Точность установки	±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ	типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон	±5 Впп АС+DC
Точность установки	±(1% + 5 мВ + 1,0% от амплитуды)
Выход сигнала
Импеданс	50 Ом (типичное)
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM
AM Модуляция (AM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Коэффициент модуляции	0% ~ 120%
ЧM Модуляция (FM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
ФM Модуляция (PM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Девиация	0 ~ 360°
Частотная манипуляция (FSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
ШИМ модуляция (PWM)
Несущая	импульсный
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Девиация	0%~100% длительности импульса
Частотомер
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мrГц ~ 240 МГц
Разрешение по частоте	7 разрядов/с (время счета = 1 с)
Диапазон периода	5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)	диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		1 МОм
	тип связи		AC, DC
	ФНЧ		ON: полоса 150 кГц, OFF: полоса 240 МГц
	опасное напряжение (1 МОм)		±7 В AC+DC
Система запуска	уровень запуска: ±2,5 В
Система запуска	чувствительность: высокая, низкая
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Режим пачек импульсов
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность
Частота несущей	2 мГц ~ 35 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 1 мкс до 500 с
Стробированный запуск	внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	0 нс ~ 100 с
Режим свипирования (качания)
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	верхняя и нижняя частота свипирования ограничена несущей частотой
Направление	вверх / вниз
Время свипирования	от 1 мс до 500 с
Время стояния / возврата	от 0 мс до 500 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)
Вход запуска
Уровень	TTL
Длительность импульса	> 50 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
Уровень	TTL
Длительность импульса	> 60 нс
Максимальная частота	1 МГц
Двухканальный режим (сдвиг фаз)
Диапазон	0° ~ 360°
Разрешение	0,03°
Вход/выход 10 МГц
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	250 мВп-п ~ 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом
Основные характеристики
Тип дисплея	жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
Питание	100~127 В АСскз, 45~440 Гц, CATII 100~240 В АСскз, 45~65 Гц, CATII
Интерфейс	USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция)
Потребляемая мощность	не более 30Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	237,4 х 97 х 268 мм
Вес	1,75 кг (в упаковке 2,85 кг)

Характеристики

Производитель	RIGOL
Максимальная выходная частота	25 МГц
Количество каналов	2 канала
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Диапазон	синусоидальный сигнал
	1,75 кг (в упаковке 2,85 кг)
