Описание

Генератор стандартных функций и сигналов произвольной формы Rigol DG811 является младшей и наиболее доступной по цене моделью в серии портативных устройств бюджетного класса, которая оснащена одним рабочим каналом с полосой пропускания до 10 МГц и встроенным частотомером с диапазоном до 240 МГц. Как у представителей более дорогой категории, в данном приборе используется 16-битный ЦАП, поддерживается технология Signal Fidelity II и реализуется комбинированное управление с задействованием функций кнопочного интерфейса и сенсорного дисплея.

Функциональные возможности

Как многофункциональное устройство, генератор Rigol DG811 способен воспроизводить сигнал постоянного тока, двухтональные сигналы, пять типов стандартных периодических функций с настраиваемыми параметрами, в том числе с наложением 7 видов модуляции и семплирования, моделировать до 160 разновидностей типовых произвольных форм из встроенной памяти, формировать импульсы, пакеты, последовательности и стандарты PRBS и RS232. Поддержка USB-TMC позволяет подключать генератор сигналов к осциллографам Rigol с аналогичной функцией, обеспечивая воспроизведение записанных осциллограмм. Встроенный частотомер, оборудованный отдельным входом, может осуществлять сбор статистических данных, определяя максимальные, минимальные и усредненные значения контролируемых параметров, что упрощает отслеживание тенденций их изменения. Дистанционное управление прибором при подключении к ПК реализуется с помощью команд SCPI или ПО Ultra Sigma.

Особенности Rigol DG811

Технология SiFi II обеспечивает точное воспроизведение сигналов повышенной сложности за счет комбинирования настраиваемой интерполяции, сглаживания, фильтрации и регулировки длины шага при поточечном формировании форм (point-by-point), записанных во внутренней памяти.

Возможность модернизации – опционально генератор Rigol DG811 может быть дооборудован вторым рабочим каналом с независимым или синхронным управлением, также возможно увеличение глубины памяти, дооснащение аттенюатором и конвертором интерфейса USB-GPIB или USB-LAN.

Дистанционное управление прибором может осуществляться при прямом подключении к ПК через USB порт или по каналам GPIB либо Ethernet-LXI.

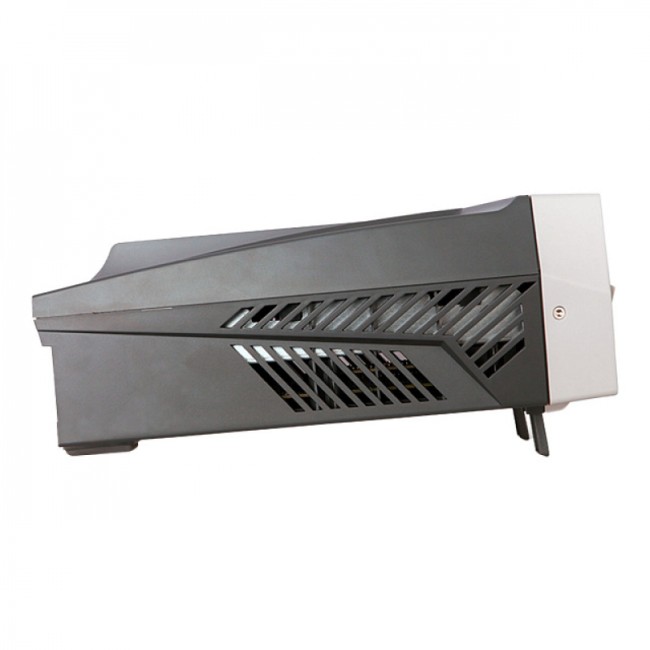

Безвентиляторный дизайн – за счет использования эффективной системы рассеяния тепла пассивного типа достигается полная бесшумность аппарата при работе.

Максимальная выходная частота	10 МГц
Количество каналов	1 канал
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал		1 мкГц ~ 10 МГц
	прямоугольный сигнал		1 мкГц ~ 5 МГц
	импульсный сигнал		1 мкГц ~ 5 МГц
	пилообразный сигнал		1 мкГц ~ 200 МГц
	гармоники		1 мкГц ~ 5 МГц
	PRBS		2 кбит/с ~ 10 Мбит/с
	двухтональный		1 мкГц ~ 10 МГц
	RS-232		скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
	последовательность		2 кВыб/с ~ 30 Мвыб/с
	белый шум (Гаусс)		полоса 100 МГц (-3дБ)
	специальной формы		1 мкГц ~ 5 МГц
Разрешение по частоте	1 мкГц
Точность установки (18°C ~ 28°C)	±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искажения	типичное (0 дБм) < -55 дБн
Общие гармонические искажения	< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искажения	типичное (0 дБм) < -60 дБн (DC ~ 10 МГц)
Фазовый шум	типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада	< 9 нс (1 Вп-п,1 кГц) типичное
Выброс	< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения	0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия	1% от периода + 4 нс
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность	< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность импульса	≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Время нарастания / спада	≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Коэф. заполнения	0,001% ~ 99,999% (ограничена установленной частотой)
Выброс	< 5% (1 Вп-п, 1 кГц) типичное
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала	2 М точек
Вертикальное разрешение	16 бит
Частота дискретизации	интерполяционный фильтр: 10 выб/с ~ 30 Мвыб/с пошаговый фильтр: 2 квыб/с ~ 30 Мвыб/с сглаживающий фильтр: 2 квыб/с ~ 30 Мвыб/с
Время нарастания /спада	интерполяционный фильтр:≥ 8 нс пошаговый фильтр: 3 / частота дискретизации сглаживающий фильтр: 1 / частота дискретизации
Джиттер (СКЗ)	типичное (1 Вп-п) интерполяционный фильтр:200 пс пошаговый фильтр: <5 пс сглаживающий фильтр: <5 пс
Генератор гармоник
Порядок гармоник	≤ 8
Тип гармоник	четные, нечетные, все, пользовательские
Амплитуда гармоник	регулируемая для каждой гармоники
Фаза гармоник	регулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п
Точность установки	±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ	типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~10 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон	±5 Впп АС+DC
Точность установки	±(1% + 5 мВ + 1,0% от амплитуды)
Выход сигнала
Импеданс	50 Ом (типичное)
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM
AM Модуляция (AM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Коэффициент модуляции	0% ~ 120%
ЧM Модуляция (FM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
ФM Модуляция (PM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Девиация	0 ~ 360°
Частотная манипуляция (FSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
ШИМ модуляция (PWM)
Несущая	импульсный
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Девиация	0%~100% длительности импульса
Частотомер
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мrГц ~ 240 МГц
Разрешение по частоте	7 разрядов/с (время счета = 1 с)
Диапазон периода	5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)	диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		1 МОм
	тип связи		AC, DC
	ФНЧ		ON: полоса 150 кГц, OFF: полоса 240 МГц
	опасное напряжение (1 МОм)		±7 В AC+DC
Система запуска	уровень запуска: ±2,5 В
Система запуска	чувствительность: высокая, низкая
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Режим пачек импульсов
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность
Частота несущей	2 мГц ~ 10 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 1 мкс до 500 с
Стробированный запуск	внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	0 нс ~ 100 с
Режим свипирования (качания)
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	верхняя и нижняя частота свипирования ограничена несущей частотой
Направление	вверх / вниз
Время свипирования	от 1 мс до 500 с
Время стояния / возврата	от 0 мс до 500 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)
Вход запуска
Уровень	TTL
Длительность импульса	> 100 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс, режим пачек < 350 нс
Выход запуска
Уровень	TTL
Длительность импульса	> 60 нс
Максимальная частота	1 МГц
Двухканальный режим (сдвиг фаз)
Диапазон	0° ~ 360°
Разрешение	0,03°

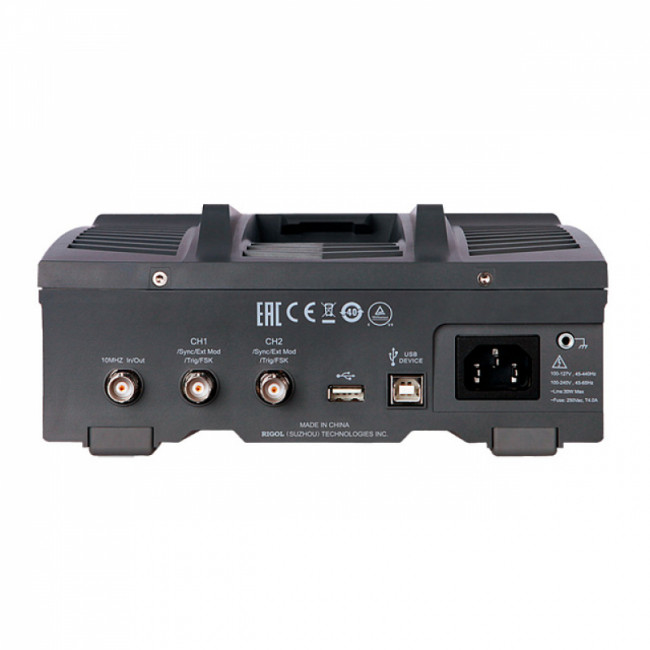

Вход/выход 10 МГц
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	250 мВп-п ~ 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом
Основные характеристики
Тип дисплея	жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
Питание	100~127 В АСскз, 45~440 Гц, CATII 100~240 В АСскз, 45~65 Гц, CATII
Интерфейс	USB устройство, USB хост или USB-GPIB (опция)
Потребляемая мощность	не более 30Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	237,4 х 97 х 268 мм
Вес	1,75 кг (в упаковке 2,85 кг)
