Описание

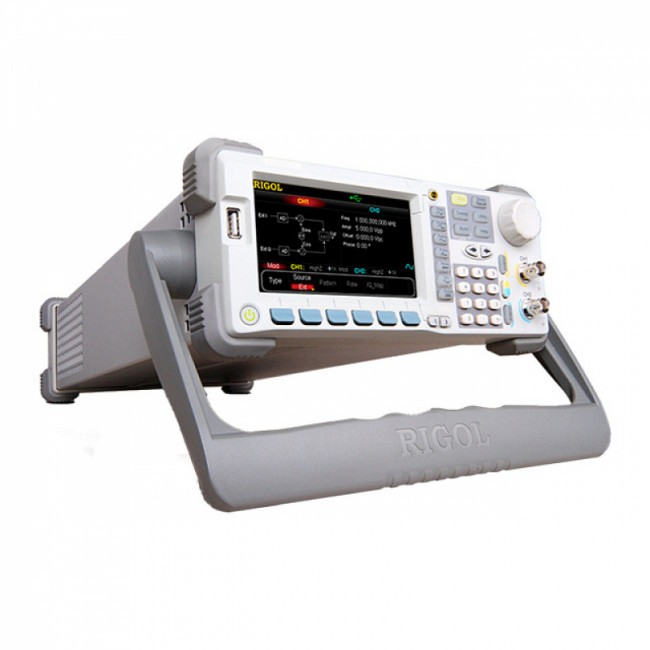

Генератор стандартных функций и сигналов произвольной формы Rigol DG5101 – одноканальная модель с рабочим диапазоном 100 МГц, относящаяся к лабораторным приборам класса High-End. Благодаря реализации разных режимов работы оборудование способно заменить собой целый набор специализированных генерирующих устройств.
От младших линеек серии DG модели серии 5000 отличаются наличием встроенного IQ-модулятора и поддержкой режима скачкообразной перестройки частоты, за счет чего расширены их функциональные возможности. Генератор сигналов выполнен в переносном варианте и, при необходимости, может монтироваться в стойку с использованием опционального крепежного набора, для чего предусмотрена возможность снятия поворотной ручки и угловых демпфирующих опор-накладок.
Функциональные особенности
За счет изменяемой частоты дискретизации, которая может регулироваться в пределах до 1 Гвыб/с в процессе генерации с 1-процентным разрешением установки амплитуды, генератор Rigol DG5101 обеспечивает высокую точность формирования низко- и высокочастотных сигналов. Прибор может воспроизводить стандартные формы сигналов с наложением модуляции или свипирования, а также формировать импульсы и пакеты. Поддержка нескольких вариантов кодоимпульсной модуляции, которая может осуществляться встроенными и внешними средствами, дает возможность использовать оборудование в качестве источника сигналов QAM до 64 уровня и PSK до 16 порядка включительно при диагностике и отладке аналоговой и цифровой телевизионной, коммуникационной и прочей аппаратуры.
Расширенный набор интерфейсов
Rigol DG5101 оборудован портами USB, LAN стандарта LXI и GPIB, и поддерживает типовые драйверы Visa. Таким образом обеспечивается простота подключения к ПК для реализации дистанционного управления и интеграции в состав испытательных систем и измерительных комплексов.
Дополнительные функции
| Максимальная выходная частота | 100 МГц | |||
|---|---|---|---|---|
| Количество каналов | 1 | |||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение | |||
| Частотные характеристики | ||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 100 МГц | ||
| прямоугольный сигнал | 1 мкГц ~ 100 МГц | |||
| импульсный сигнал | 1 мкГц ~ 50 МГц | |||
| пилообразный сигнал | 1 мкГц ~ 3 МГц | |||
| специальной формы | 1 мкГц ~ 50 МГц | |||
| Разрешение по частоте | 1 мкГц | |||
| Точность установки (18°C ~ 28°C) | ±1 ppm | |||
| Синусоидальный сигнал | ||||
| Гармонические искажения | < -45 дБн (≤100 МГц, 0 дБм) | |||
| Общие гармонические искажения | < 0,5% (10 Гц ~ 20 кГц, 0 дБм) | |||
| Негармонические искажения | < -50 дБн (≤100 МГц, 0 дБм) | |||
| Фазовый шум | -110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц) | |||
| Прямоугольный сигнал | ||||
| Время нарастания / спада | < 2,5 нс (1 Вп-п) | |||
| Выброс | < 5 % (1 Вп-п) | |||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | ||
| 10 мГц ~ 40 MГц | 40% ~ 60% | |||
| > 40 MГц | 50% | |||
| Ассиметрия | 1% период +5 нс | |||
| Джиттер (СКЗ) | 10 ppm + 500 пс (≤30 МГц) 500 пс (>30 МГц) | |||
| Пилообразный сигнал | ||||
| Нелинейность | < 0,5% | |||
| Симмметрия | 0 ~ 100% | |||
| Импульсный сигнал | ||||
| Длительность импульса | от 4 нс до 1000000 с | |||
| Время нарастания / спада | 4 нс...1 мс | |||
| Период | от 20 нс до 1000000 с | |||
| Выброс | < 5 % | |||
| Джиттер (СКЗ) | 10 ppm + 500 пс (1 Вп-п) | |||
| Специальная форма | ||||
| Максимальное количество точек участвующих в формировании сигнала | 2...16 М (нормальный режим) 2...128 М (режим воспроизведения) | |||
| Вертикальное разрешение | 14 бит | |||
| Частота дискретизации | 1 Гвыб/сек фиксировано (2...16 М нормальный режим) ≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения) | |||
| Время нарастания | ≤ 3 нс (1 Вп-п) | |||
| Джиттер (СКЗ) | 3 нс | |||
| Интерполяция | выключена, линейная, Sinc | |||
| Способ редактирования | по точкам, сегментами | |||
| Энергонезависимая память | 1 Гб | |||
| Характеристики выхода | ||||
| Амплитуда (50 Ом) | 5 мВп-п - 10 Вп-п | |||
| Точность установки (1 кГц, 10 мВп-п, синус) | ±(1%+1 мВп-п) | |||
| Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) | |||
| Единицы установки | Вп-п, Вскз, дБм, высокий / низкий уровень | |||
| Разрешение | 0,1 мВ или 4 цифры | |||
| Смещение (50 Ом) | ||||
| Диапазон | ±5 Впик АС+DC | |||
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | |||
| Выход сигнала | ||||
| Импеданс | 50 Ом | |||
| Изоляция | 42 Впик макс. относительно земли | |||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |||
| Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH) | ||||
| Полоса | 1,5 МГц~100 МГц | |||
| Частота скачков | от 1 скачк/сек до 12,5 М скачк/сек | |||
| Кол-во частот | 4096 | |||
| Длина последлвательности | 4096 | |||
| Модуляция | ||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, IQ | |||
| AM Модуляция (AM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Коэффициент модуляции | 0% ~ 120% | |||
| ЧM Модуляция (FM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| ФM Модуляция (PM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Девиация | 0 ~ 360° | |||
| Частотная манипуляция (FSK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Амплитудная манипуляция (ASK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Фазовая манипуляция (PSK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| IQ манипуляция | ||||
| Несущая | синус (≤200 МГц) | |||
| Источник | внутренний / внешний | |||
| Шаблон кода (передаваемый код) | псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский | |||
| Тип преобразования IQ | 4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский | |||
| Скорость передачи кода | от 1 бит/с до 1 М бит/с | |||
| Режим пачек импульсов | ||||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | |||
| Частота несущей | от 1 мкГц до 120 МГц | |||
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное | |||
| Начальная / Конечная фаза | от 0° до 360° | |||
| Внутренний период | от 1 мкс до 500 с | |||
| Стробированный запуск | внешний запуск | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Задержка запуска | от 0 нс до 85 с | |||
| Режим свипирования (качания) | ||||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Закон | линейный, логарифмический, ступенчатый | |||
| Диапазон частот | от 1 мкГц до 100 МГц | |||
| Направление | вверх / вниз | |||
| Время свипирования | от 1 мс до 300 с | |||
| Время стояния / возврата | от 0 мс до 300 с | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Маркер | спадающий фронт или синхросигнал (программируется) | |||
| Вход запуска | ||||
| Уровень | TTL | |||
| Длительность импульса | > 50 нс | |||
| Запуск по фронту | нарастающий, спадающий выбирается | |||
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс | |||
| Выход запуска | ||||
| Уровень | TTL | |||
| Длительность импульса | > 60 нс | |||
| Максимальная частота | 1 МГц | |||
| Другие входы/выходы | ||||
| Вход внешнего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | от 80 мВп-п до 10 Вп-п | |||
| Время блокировки | < 2 c | |||
| Сдвиг фазы опорного сигнала | ||||
| Диапазон | от 0° до 360° | |||
| Разрешение | 0,001° (произвольная форма); 0,03° (другие формы) | |||
| Выход внутреннего опорного сигнала | ||||
| Частота | 10 МГц | |||
| Уровень | 632 мВп-п (0 дБм) | |||
| Выход синхронизации | ||||
| Уровень | TTL-совместимый | |||
| Импеданс | 50 Ом, номинальное значение | |||
| Время программирования | ||||
| Время настройки | USB 2.0 | LAN | GPIB | |
| Изменение функции | 500 мс | 510 мс | 510 мс | |
| Изменение частоты | 50 мс | 50 мс | 50 мс | |
| Изменение амплитуды | 300 мс | 310 мс | 310 мс | |
| Выбор пользовательской формы сигнала | 500 мс | 510 мс | 510 мс | |
| Скорость загрузки произвольной формы (цифровая передача) | 1 М точек/сек | |||
| Основные характеристики | ||||
| Тип дисплея | жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов | |||
| Питание | 100~240 В АСскз, 45~65 Гц | |||
| Интерфейс | USB устройство, USB host (2), GPIB, LAN (LXI Class C) | |||
| Потребляемая мощность | не более 125 Вт | |||
| Рабочая температура | 10 °C...40 °C | |||
| Габаритные размеры | 230 х 106 х 501 мм | |||
| Вес | 4,3 кг / 5,84 кг (с упаковкой) | |||
