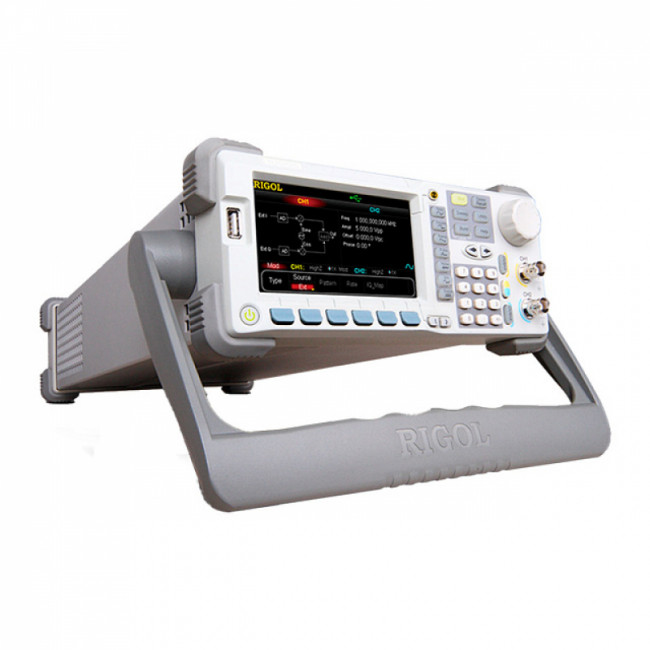

Генератор сигналов произвольной формы RIGOL DG5071

Генератор стандартных функций и сигналов произвольной формы Rigol DG5071 представляет собой переносной лабораторный прибор, работающий на основе технологии прямого цифрового синтеза и характеризующийся широким динамическим диапазоном при низком уровне собственных шумов. За счет поддержки режима формирования и воспроизведения кодоимпульсных сигналов, а также наличия дополнительных опций, генератор сигналов особо востребован в различных коммуникационных приложениях. Как младшая модель своей серии, прибор оборудуется одним каналом с частотным диапазоном до 70 МГц и отличается демократичной ценой.

Поддерживаемые режимы работы Rigol DG5071

• Формирование стандартных функций, в том числе с наложением амплитудной или цифровой модуляции от внутреннего или внешнего источника.
• Воспроизведение произвольных сигналов из памяти, с внешнего носителя или записанных осциллограмм при подключении осциллографа с поддержкой TMC.
• Генерация модулирующих кодоимпульсных сигналов PSK до 16 порядка и квадратурных до 64QAM.
• Моделирование кодов и последовательностей.
• Выдача качающейся частоты с линейным, логарифмическим или пошаговым изменением.
• Реализация перескока частот и формирование сигналов смешанного типа при комплектовании соответствующими опциональными модулями.

Функциональные особенности

За счет встроенных средств для моделирования сигналов и редактирования их формы генератор Rigol DG5071 характеризуется высокой гибкостью и эффективностью. В режиме генерации последовательностей при задействовании внутренней модуляции предусмотрена возможность применения четырех предустановленных PN-шаблонов либо фиксированного 4-битного шаблона. Также можно задавать кодовую последовательность вручную, с длиной до 2000 слов, используя редактор. Построение диаграмм IQ может производиться через ввод параметров диаграммных таблиц или графиков.

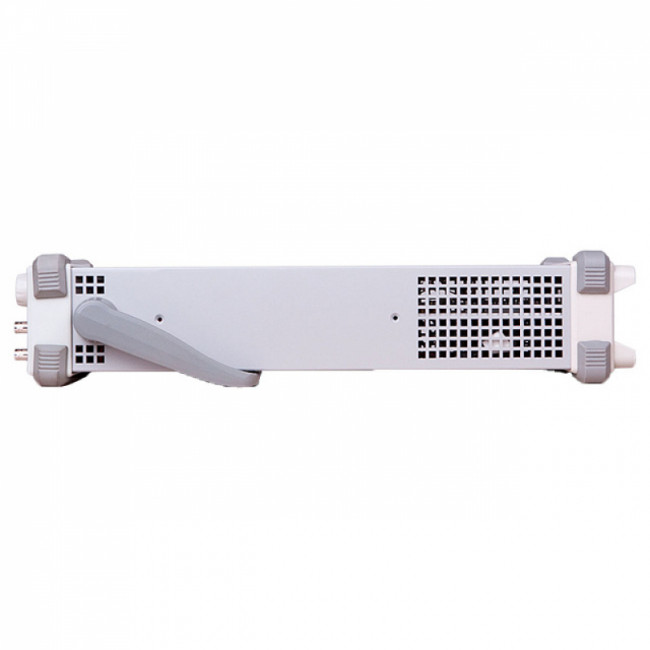

Прибор подходит для мобильного применения, для чего оборудуется поворотной ручкой, обеспечивающей удобство переноски, и опорами-демпферами на углах корпуса. Модель также легко интегрируется в состав стационарных измерительных систем и испытательных комплексов. Дистанционное управление может осуществляться с задействованием различных портов, как с прямым подключением к ПК, так и в сетевом режиме. Поддерживается возможность прямого вывода на печать при задействовании принтера PictBridge.
