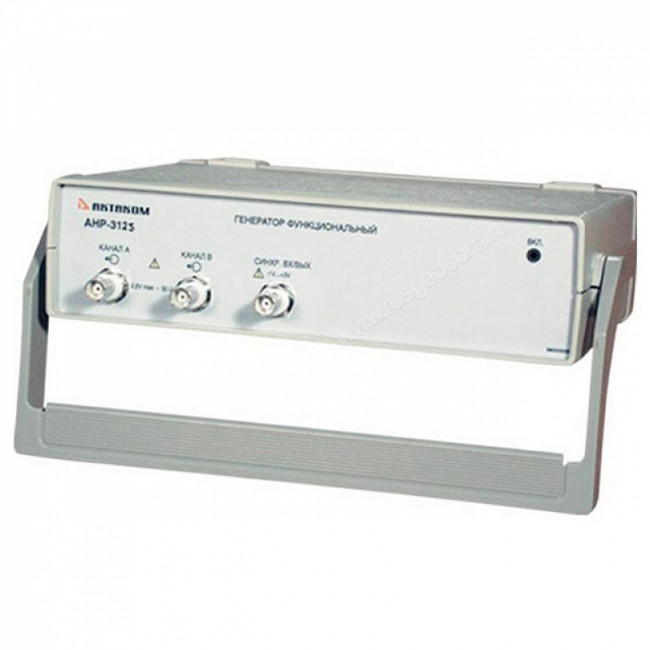

Генератор сигналов Актаком АНР-3125 USB

(0) Оставить отзыв

В наличии
Под заказ
Цена по запросу
Цена с НДС
ПроизводительАктаком
Габариты260х210х70 мм
Вес1 кг
Количество аналоговых выходов2
Количество цифровых выходов1

Описание

  • Качественный контроль телевизионного тракта!
  • Генерация измерительных телевизионных сигналов по ГОСТ 18471-83

Генератор телевизионных сигналов предназначен для измерения основных качественных показателей телевизионных трактов линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных, тропосферных и космических линий связи чёрно-белого и цветного телевидения по периодическим испытательным сигналам в соответствии с ГОСТ 18471-83.

Генератор телевизионных сигналов формирует периодические сигналы, предусмотренные ГОСТ 18471-83, а также любые измерительные сигналы, состоящие из стандартных элементов измерительных сигналов по ГОСТ 18471-83 размером до 25 строк. Задание формы и параметров сигналов производится пользователем с помощью компьютера. Дополнительно прибор также вырабатывает выходной сигнал для синхронизации запуска других приборов. Прибор предназначен для работы с компьютером по интерфейсу USB 1.1.

Генератор телевизионных сигналов обеспечивает:

  • выдачу на первом аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM, периодических сигналов по ГОСТ 18471-83, а также любых измерительных сигналов, состоящих из стандартных элементов измерительного сигнала, предусмотренных ГОСТ 18471-83, размером до 25 строк;
  • выдачу на втором аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM;
  • выдачу на цифровом выходе сигналов синхронизации прямоугольной формы с амплитудой, соответствующей уровню ТТЛ на нагрузке 1 кОм, длительностью не менее 25 нс;
  • возможность плавной регулировки амплитуды видеосигнала (уровень белого), синхронизирующих импульсов строк и уровень чёрного;
  • исключение синхронизирующих и гасящих импульсов строк из сигнала;
  • синхронизацию с внешними устройствами;
  • запись и чтение данных в файлы и из файлов как в универсальном текстовом формате, так и в графическом виде;
  • обработку полученных данных с помощью внешних редакторов;
  • распечатку полученных данных на принтере;
  • выбор и настройку пользовательского интерфейса;
  • возможность сохранения и считывания настроек прибора

Общие принципы работы генератора телевизионных сигналов

Прибор выполнен на базе 12-битового цифро-аналогового преобразователя (ЦАП). Для каждого сигнала программа формирует буфер данных, который по команде пользователя пересылается в память прибора. Измерительный сигнал представляет из себя набор строк. Длительность каждой строки стандартная и составляет 64 мкс. Строка содержит строчные синхронизирующий и гасящий импульсы. Во внутреннем представлении программы каждая строка представляет собой список стандартных элементов измерительного сигнала. Временные параметры стандартных элементов и строчных синхронизирующих и гасящих импульсов определены в ГОСТ 18471-83. В программе хранится математическое описание каждого стандартного элемента измерительного сигнала. В качестве параметров в него входят амплитуды синхронизирующего импульса, уровни чёрного и белого. Уровень строчных гасящих импульсов всегда равен 0 В. Пользователю предоставляется возможность задавать значения этих параметров в вольтах, используя регуляторы на панели регулировки амплитуды. Кроме того, можно исключить из сигнала строчные синхронизирующие и гасящие импульсы.

Характеристики

ПроизводительАктаком
Габариты260х210х70 мм
Вес1 кг
Количество аналоговых выходов2
Количество цифровых выходов1
Максимальное количество строк в сигнале25
Номинальная амплитуда сигнала (на нагрузке 75 Ом)–0,3 В...+0,7 В
Пределы регулирования амплитуды видео сигнала0,25 В...1,5 В
Пределы регулирования амплитуды "уровня чёрного"0 В...1,5 В
Пределы регулирования амплитуды синхросигналов0 В...–0,5 В
