Описание
Высокочастотный генератор сигналов Rigol DSG836A, рабочий диапазон которого перекрывает полосу частот от 9 кГц до 3.6 ГГц, является самой производительной моделью среди устройств базового уровня компактного форм-фактора. В отличие от модификации без индекса "А", это исполнение поддерживает расширенный перечень типов модуляции, включая I/Q, что расширяет сферу применения прибора, обеспечивая возможность тестирования и отладки аналоговой и цифровой коммуникационной аппаратуры, средств беспроводной передачи данных и т.д. Благодаря меньшему размеру, по сравнению с представителями серии DSG3000, высокочастотный генератор сигналов не загромождает рабочее место и может использоваться в качестве переносного прибора для испытаний стационарного оборудования в местах его размещения.
Функциональные возможности
При формировании модулированного сигнала с выбранной частотой и амплитудой, генератор Rigol DSG836A может использовать как внутренний, так и внешний источник модуляции, а также внутренний или внешний источник опорного сигнала. Выходная амплитуда автоматически поддерживается на заданном уровне встроенной системой ALC. Так же предусмотрена возможность калибровки плоскостности АЧХ. В качестве аппаратной опции доступно дооснащение прибора термостабилизированным модулем OCXO для повышения долговременной точности выходных параметров.
Предусмотрена возможность задания однократного или непрерывного свипирования по частоте и амплитуде, с выбором пилообразной или треугольной формы, в пошаговом режиме или в соответствии с загруженным списком. При установке опционального модуля устройство способно моделировать импульсы и последовательности, с воспроизведением до 2047 шаблонов паттернов и выводить их через отдельный выход.
Доступные типы модуляции Rigol DSG836A
Конструкционные особенности

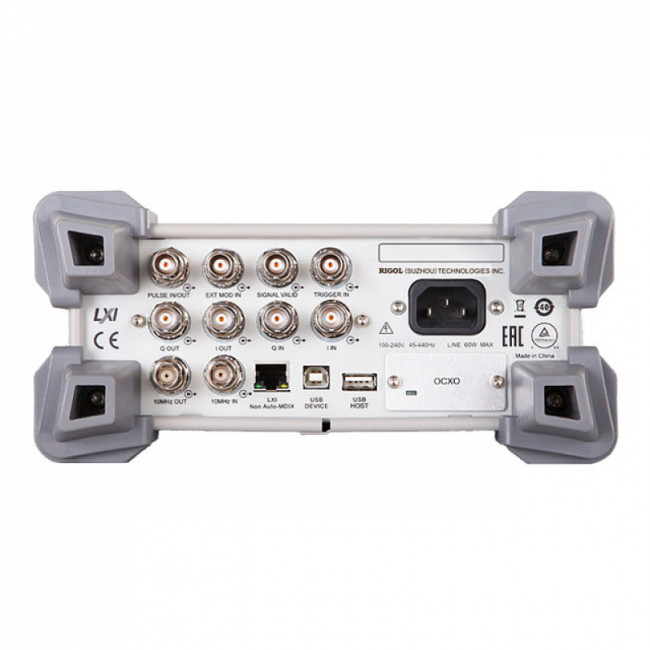

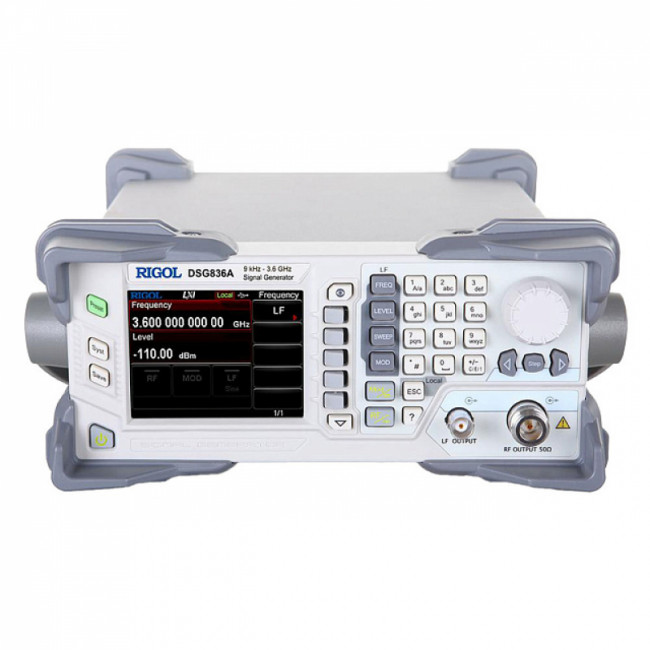

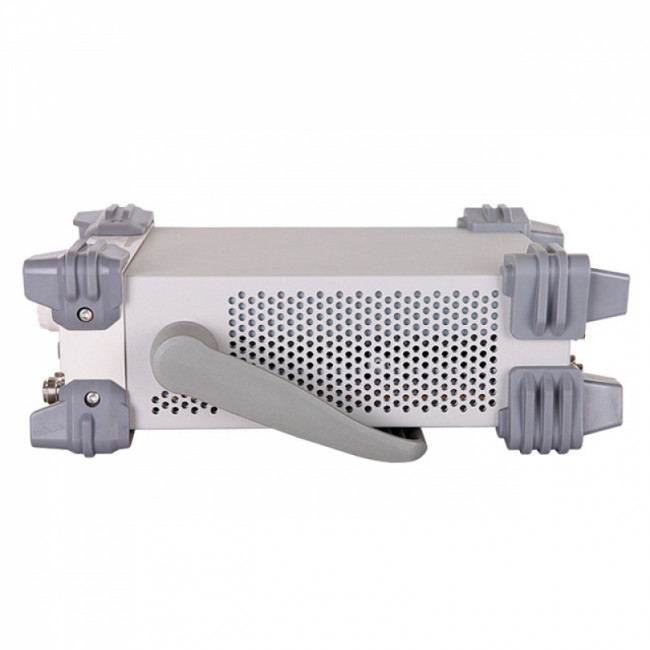

На переднюю панель, помимо выхода РЧ, выведен коннектор внутреннего модулирующего устройства. С тыльной стороны корпуса размещены входы опорного сигнала, модулирующего сигнала, импульсный вход-выход, интерфейсы дистанционного управления USB и LAN, и прочие разъемы, что обеспечивает удобство подключения внешнего оборудования и ПК при установке прибора в стойку. Эластичные накладки на углах предохраняют корпус от случайных повреждений при транспортировании и эксплуатации.
| Диапазон частот | от 9 кГц до 3.6 ГГц | ||
|---|---|---|---|
| Разрешение | 0,01 Гц | ||
| Скорость установки | <10 мс (тип.) | ||
| Внутренний источник опорной частоты | |||
| Частота опорного генератора | 10 МГц | ||
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <2 ppm <5 ppb (с опцией OCXO-В08) | ||
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-В08) | ||
| Выход внутреннего опорного генератора | частота | 10 МГц | |
| уровень | от +5 дБ до +10 дБ | ||
| Вход для внешнего опорного генератора | частота | 10 МГц | |
| уровень | от 0 дБ до 10 дБ | ||
| максимальная девиация | ±5 ppm | ||
| Свипирование по частоте | |||
| Режимы работы | пошаговый (шаги частоты с равным или логарифмическим интервалом) | ||
| по списку (список с произвольным частотным шагом) | |||
| Режим | одиночный, непрерывный | ||
| Диапазон | полный частотный диапазон | ||
| Форма | треугольник, пила | ||
| Шаг изменения | линейный, логарифмический | ||
| Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | ||
| Время экспозиции | от 20 мс до 100 с | ||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||
| Параметры спектра генерируемых сигналов | |||
| Гармонические искажения | < -30 дБн, (непрерывный режим, 1 МГц < f ≤ 3,6 ГГц, уровень ≤+13 дБм) | ||
| Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) | 100 кГц ≤f ≤ 1,5 ГГц | < -60 дБн; | |
| 1,5 ГГц < f ≤ 3,6 ГГц | < -54 дБн; | ||
| Собственный фазовый шум SSB (непрерывный режим, измер. диапазон 1 Гц, отстройка 20 кГц) | 100 кГц ≤f ≤ 1,5 ГГц | < -100 дБн/Гц; | |
| 1,5 ГГц < f ≤ 3,6 ГГц | < -94 дБн/Гц | ||
| Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) | от 0,3 кГц до 3 кГц | < 10 Гц СКЗ | |
| от 0,03 кГц до 20 кГц | < 50 Гц СКЗ | ||
| Выходной уровень | нормированное | устанавливаемое | |
| Max выходной уровень | 9 кГц ≤ f < 100 кГц | +5 дБм | |
| 100 кГц ≤ f < 1,5 ГГц | +13 дБм | +20 дБм | |
| Min выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | |
| 100 кГц ≤ f < 1,5 ГГц | -110 дБм | -110 дБм | |
| Разрешение | 0.01 дБ | ||
| Абсолютная неопределенность уровня | |||
| Неопределенность уровня | от -60 до +13 дБм | от -110 до -60 дБм | |
| 100 кГц < f ≤ 1,5 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) | ≤1,1 дБ ≤0,7 дБ (тип.) | |
| КСВН ( от 1 МГц до 1,5 ГГц) | <1.8 (тип.) | ||
| Установка уровня | |||
| Время установки | ≤5 мс (тип.) (АРУ вкл., частота фикс. температурный диапазон от 20°С до 30°С) | ||
| Макс. отраженная мощность | |||
| Макс. напряжение DC | 50 В | ||
| Макс. мощность | 1 Вт (от 1 МГц до 1,5 ГГц) | ||
| Свипирование по амплитуде | |||
| Режимы работы | пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом) | ||
| Режим | одиночный, непрерывный | ||
| Диапазон | полный динамический диапазон | ||
| Форма | треугольник, пила | ||
| Шаг изменения | линейный | ||
| Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | ||
| Время экспозиции | от 20 мс до 100 с | ||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||
| Внутренний модулирующий НЧ-генератор | |||
| Форма сигнала | синус, меандр | ||
| Диапазон частот | синус, свипирование по синусу | от DC до 200 кГц | |
| меандр | от DC до 20 кГц | ||
| Разрешение по частоте | 0.01 Гц | ||
| Диапазон амплитуд | AC | от 0 до 3 Впик | |
| DC | от -3 В до 3 В | ||
| Выходное напряжение | Разрешение по амплитуде | 1 мВ | |
| Совместимость модуляции | |||
| АМ | ЧМ, ФМ, ИМ | ||
| ЧМ | АМ, ИМ, I/Q (опция) | ||
| ФМ | АМ, ИМ, I/Q (опция) | ||
| ИМ | АМ, ЧМ, ФМ, I/Q (опция) | ||
| I/Q (опция) | ЧМ, ФМ, ИМ | ||
| Амплитудная модуляция | |||
| Источник | внутренний, внешний | ||
| Глубина | от 0 % до 100 % | ||
| Разрешение | 0,1 % | ||
| Точность fмод=1 кГц | <4 % от установленного значения + 1 % | ||
| Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) | <3 % (тип.) | ||
| Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
| Частотная модуляция | |||
| Источник | внутренний, внешний | ||
| Max девиация | N × 1 МГц (ном.) | ||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||
| Точность (fмод=1 кГц, внутренний источник модуляции) | <2 % от установленного значения + 20 Гц | ||
| Искажения (fмод=1 кГц, девиация = Nx50 кГц) | <2 % (тип.) | ||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
| Фазовая модуляция | |||
| Источник | внутренний, внешний | ||
| Max девиация | N x 5 рад | ||
| Разрешение | <0,1 % девиации или 0.01 рад, что больше | ||
| Точность (fмод=1 кГц, внутренний источник модуляции) | <1 % установленного значения + 0,1 рад | ||
| Искажения (fмод=1 кГц, девиация = Nx5 рад) | <1 % (тип.) | ||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
| Импульсная модуляция (опция DSG800-PUM) | |||
| Источник | внутренний, внешний | ||
| Коэффициент вкл/выкл | >70 дБ (100 кГц≤ f <1,5 ГГц) | ||
| Время нарастания/спада (10% / 90%) | <50 нс, 10 нс (тип.) | ||
| Частота следования импульсов | От DC до 1 МГц | ||
| Импульсный генератор (опция DSG800-PUM) | |||
| Режим работы | одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG) | ||
| Период | диапазон от 40 нс 170 с разрешение 10 нс | ||
| Длительность | диапазон от 10 нс (170 с – 10 нс) разрешение 10 нс | ||
| Задержка запуска | диапазон от 10 нс 170 с разрешение 10 нс | ||
| Запуск | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | ||
| Генератор последовательностей (опция DSG800-PUG) | |||
| Количество импульсов | от 1 до 2047 | ||
| Диапазон вкл/выкл | от 20 нс до 170 с | ||
| Повтор | от 1 до 256 | ||
| I/Q модулятор (опция DSG800-IQ) | |||
| Диапазон несущих частот | 50 МГц≤ f <1,5 ГГц | ||
| Источник | внутренний, внешний | ||
| Полоса частот РЧ | Внешняя модуляция | ||
| Основная полоса (I или Q) | ≤ 60 MГц (ном.) | ||
| РЧ (I+Q) | ≤ 120 MГц (ном.) | ||
| Внутренняя модуляция | |||
| Основная полоса (I или Q) | ≤ 30 MГц (ном.) | ||
| РЧ (I+Q) | ≤ 40 MГц (ном.) | ||
| Подавление несущей | ≥40 дБн (тип.) | ||
| Подавление боковых полос | Модуляция с полосой до 10 МГц | ≥40 дБн (тип.) | |
| Внешний I / Q вход | КСВН | <1.5 | |
| Вход полной шкалы | СКЗ | ||
| Внешняя модуляция | |||
| Вектор ошибок (EMV) | 16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с | ||
| 50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм) | ≤ 2 % СКЗ (тип.) | ||
| QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с | |||
| 50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм) | ≤ 2 % СКЗ (тип.) | ||
| Внутренняя модуляция | |||
| Вектор ошибок (EMV) | CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм | ≤ 2% (тип.) | |
| Относительный уровень мощности в соседнем канале (ACPR) | ≥ 70 дБ | ||
| I/Q генератор (Опция DSG800-IQ) | |||
| Выходной импеданс | 50 Ом (ном.) | ||
| Выходное напряжение | диапазон | от 0.02 Вп-п до 1.5 Вп-п | |
| разрешение | 1 мВ | ||
| Отклик по частоте отн.1 МГц | ≤ 10MГц | < 0.5 дБ (ном.) | |
| ≤ 30MГц | < 1 дБ (ном.) | ||
| I/Q нестабильность | аплитуда | ≤ 10MГц | < 0.1 дБ (ном.) |
| ≤ 30MГц | < 0.2 дБ (ном.) | ||
| нелинейность фазы | ≤ 10MГц | 200 пс (ном.) | |
| ≤ 30MГц | 500 пс (ном.) | ||
| Динамический диапазон, свободный от паразитных составляющих (SFDR) | Синус | ≤ 30MГц | > 50 дБ (ном.) |
| Память | |||
| Длина записи | от 1 до 16 Мвыборок за шаг | ||
| Разрешение | 14 бит | ||
| Время загрузки 1 МВыборки | < 10 с (ном.) | ||
| Энергонезависимая память | 1 Гб | ||
| Частота дискретизации | |||
| Диапазон | oт 1 кГц до 50 МГц, 100 МГц | ||
| Разрешение | 0.01 Гц | ||
| Запуск | |||
| Запуск | авто, внешний запуск, ручной, по шине (USB, LAN) | ||
| Режимы работы | повтор, авто, автоповтор, одиночный | ||
| Задержка внешнего запуска | |||
| Диапазон | от 0 до (2в16-1) | ||
| Разрешение | 1 | ||
| Запрет внешнего запуска | |||
| Диапазон | от 0 до (2в16-1) | ||
| Разрешение | 1 | ||
| Ширина импульса | > 20 нс (ном.) | ||
| Вход внешнего запуска | |||
| Импеданс | 1 кОм (ном.) | ||
| Разъем | BNC (розетка) | ||
| Уровень запуска | 5 В TTL | ||
| Выход сигнала достоверности | |||
| Выходное напряжение | 0 В / 3,3 В (ном.) | ||
| Разъем | BNC (розетка) | ||
| Выход свипирования | |||
| Выходное напряжение | от 0 до 10 В (ном.) | ||
| Разъем | BNC (розетка) | ||
| Вход или выход импульса | |||
| Импеданс | 50 Ом | ||
| Амплитуда входа/выхода | 0 В / 3,3 В (ном.) | ||
| Вход для внешнего опорного генератора (10 МГц) | |||
| Импеданс | 50 Ом | ||
| Разъем | BNC (розетка) | ||
| Выход опорного генератора (10 МГц) | |||
| Импеданс | 50 Ом | ||
| Разъем | BNC (розетка) | ||
| I/Q вход/выход (опция DSG800-IQ) | |||
| Импеданс | 50 Ом | ||
| Разъем | BNC (розетка) | ||
| Общие характеристики | |||
| Тип дисплея | цветной 3,5’ TFT экран | ||
| Питание | 220 В ,50 Гц | ||
| Потребляемая мощность | 60 Вт макс | ||
| Интерфейсы связи | USB host, USB device, LAN | ||
| Рабочий диапазон температур | от 10 °C до 40 °C | ||
| Габариты | 262 х 112 х 320 мм | ||
| Вес | 4,2 кг | ||
