| Производитель | RIGOL |
| Разрешение | 0,01 Гц |
| Диапазон частот | от 9 кГц до 13,6 ГГц |
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08) |
| Частота опорного генератора | 10 МГц |
Описание

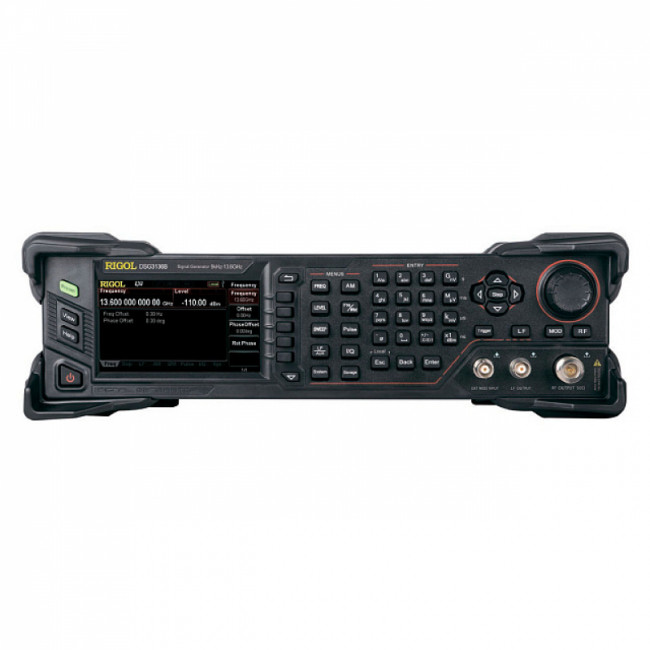

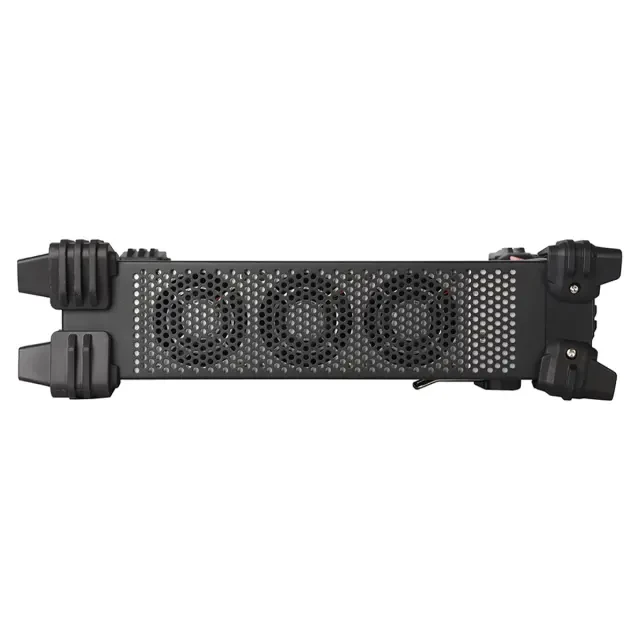

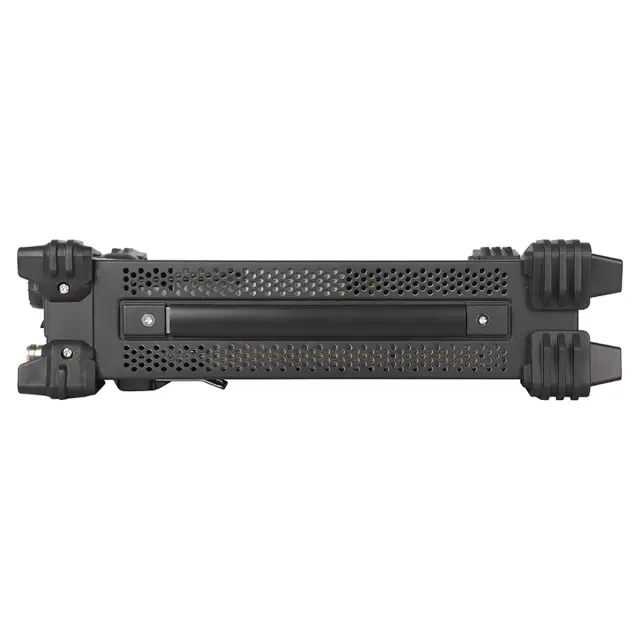

Высокочастотный генератор сигналов Rigol DSG3136B – старшая модель в линейке высокопроизводительных лабораторных устройств комбинированного типа, которая характеризуется отличным качеством выходного сигнала и гарантированной стабильностью параметров.
В базовом исполнении высокочастотный генератор сигналов реализует несколько вариантов свипирования и основные виды аналоговой модуляции – АМ, ЧМ и ФМ, с возможностью их одновременного синхронного задействования. С помощью соответствующих опций дополнительно становится доступна импульсная модуляция и режимы формирования импульсов и паттернов.
Отличительные особенности
Функциональные возможности
За счет сигнала высокого качества с точно установленными параметрами, без шумов и искажений, генератор Rigol DSG3136B является оптимальным вариантом для прецизионных приложений и может использоваться в различных отраслях промышленности, научно-исследовательской сфере, метрологии, обеспечивая решение задач по испытаниям, отладке, и диагностике РЧ и СВЧ устройств. В качестве опции прибор может быть дополнительно оснащен источником опорного сигнала OCXO, который позволяет повысить стабильность калибровочных параметров более чем на два порядка.
Для обеспечения модуляции может применяться внутренний либо внешний источник. Также допускается использование прибора в качестве источника модулирующего НЧ сигнала для других лабораторных устройств, для чего на передней панели предусмотрен соответствующий отдельный выход.
Наличие интерфейсов для подключения к ПК дает возможность использовать генератор РЧ сигналов Rigol DSG3136B в составе измерительных систем и испытательных установок в режиме дистанционного управления. Для этих целей можно использовать специализированное ПО либо команды из набора SCPI. Прибор выполнен в стандартном форм-факторе 2U и при использовании в стационарных условиях допускается его монтаж в типовую 19-дюймовую стойку. Электронный аттенюатор на входе исключает необходимость использования коммутационных устройств с механическим переключением, что способствует повышению эксплуатационного ресурса изделия. В приборе предустановлена функция калибровки плоскостности, которая обеспечивает выравнивание АЧХ, компенсируя потери мощности в кабелях и промежуточных трактах.
| Диапазон частот | от 9 кГц до 13,6 ГГц | ||
|---|---|---|---|
| Разрешение | 0,01 Гц | ||
| Скорость установки | <10 мс (тип.) | ||
| Внутренний источник опорной частоты | |||
| Частота опорного генератора | 10 МГц | ||
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08) | ||
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <1 ppm <5 ppb (с опцией OCXO-B08) | ||
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-B08) | ||
| Выход внутреннего опорного генератора | частота | 10 МГц | |
| уровень | от +5 дБ до +10 дБ | ||
| Вход для внешнего опорного генератора | частота | 10 МГц | |
| уровень | от 0 дБ до +10 дБ | ||
| максимальная девиация | ±5 ppm | ||
| Свипирование по частоте | |||
| Режимы работы | пошаговый (шаги частоты с равным или логарифмическим интервалом) | ||
| по списку (список с произвольным частотным шагом) | |||
| Режим | одиночный, непрерывный | ||
| Диапазон | полный частотный диапазон | ||
| Форма | треугольник, пила | ||
| Шаг изменения | линейный, логарифмический | ||
| Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | ||
| Время экспозиции | от 20 мс до 100 с | ||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||
| Параметры спектра генерируемых сигналов | |||
| Гармонические искажения | Непрерывный режим | ||
| 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм | < -30 дБн | ||
| 6,5 ГГц < f ≤ 12 ГГц, уровень ≤+10 дБм | < -30 дБн | ||
| 12 ГГц < f ≤ 13,6 ГГц, уровень ≤+2 дБм | < -30 дБн | ||
| Субгармонические искажения (непрерывный режим) | 3,6 ГГц < f ≤13,6 ГГц | < -60 дБн | |
| Негармонические искажения (непрерывный режим, уровень | 100 кГц ≤ f ≤ 1,5 ГГц | < -60 дБн | |
| 1,5 ГГц < f ≤ 3,6 ГГц | < -54 дБн | ||
| 3,6 ГГц < f ≤ 6,5 ГГц | < -48 дБн | ||
| 6,5 ГГц < f ≤ 13,6 ГГц | < -42 дБн | ||
| Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) | f = 1 ГГц | < -110 дБн/Г | |
| f = 6,5 ГГц | < -98 дБн/Гц | ||
| f = 13,6 ГГц | < -92 дБн/Гц | ||
| Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) | от 0,3 кГц до 3 кГц | < 10 Гц СКЗ | |
| от 0,03 кГц до 20 кГц | < 50 Гц СКЗ | ||
| Выходной уровень | нормированное | устанавливаемое | |
| Max выходной уровень | 9 кГц ≤ f ≤ 100 кГц | +5 дБм | |
| 100 кГц ≤ f ≤1 МГц | +10 дБм | +15 дБм | |
| 1 МГц < f ≤ 200 МГц | +13 дБм | +20 дБм | |
| 200 МГц < f ≤3,6 ГГц | +13 дБм | +27 дБм | |
| 3,6 ГГц < f ≤6,5 ГГц | +13 дБм | +20 дБм | |
| 6,5 ГГц < f ≤12 ГГц | +10 дБм | +15 дБм | |
| 12 ГГц < f ≤13,6 ГГц | +2 дБм | +10 дБм | |
| Min выходной уровень | 9 кГц ≤ f <100 кГц | -130 дБм | |
| 100 кГц ≤ f ≤ 3,6 ГГц | -110 дБм | -130 дБм | |
| 3,6 ГГц < f ≤ 6,5 ГГц | -110 дБм | -130 дБм | |
| 6,5 ГГц < f ≤9 ГГц | -110 дБм | -130 дБм | |
| 9 ГГц < f ≤13,6 ГГц | -90 дБм | -110 дБм | |
| Абсолютная неопределенность уровня | |||
| Неопределенность уровня | от -60 до +13 дБм | от -90 до -60 дБм | от -110 до -90 дБм |
| 9 кГц ≤ f < 100 кГц | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) |
| 100 кГц ≤ f ≤ 200 МГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ |
| 200 МГц < f ≤ 3,6 ГГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ |
| 3,6 ГГц < f ≤ 6,5 ГГц | ≤0,9 дБ | ≤1,1 дБ | ≤1,3 дБ |
| 6,5 ГГц < f ≤9 ГГц | ≤1,1 дБ | ≤1,3 дБ | ≤1,5 дБ |
| 9 ГГц < f ≤12 ГГц | ≤1,3 дБ | ≤1,5 дБ | |
| 12 ГГц < f ≤13,6 ГГц | ≤1,5 дБ | ≤1,8 дБ | |
| КСВН (от 1 МГц до 13,6 ГГц) | <1.8 (тип.) | ||
| Установка уровня | |||
| Время установки | ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С) | ||
| Макс. отраженная мощность | |||
| Макс. напряжение DC | 50 В | ||
| Макс. мощность | 1 Вт (от 1 МГц до 13,6 ГГц) | ||
| Свипирование по амплитуде | |||
| Режимы работы | пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом) | ||
| Режим | одиночный, непрерывный | ||
| Диапазон | полный динамический диапазон | ||
| Форма | треугольник, пила | ||
| Шаг изменения | линейный | ||
| Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | ||
| Время экспозиции | от 20 мс до 100 с | ||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||
| Внутренний модулирующий НЧ-генератор | |||
| Форма сигнала | синус, меандр | ||
| Диапазон частот | синус, свипирование по синусу | от DC до 200 кГц | |
| меандр | от DC до 20 кГц | ||
| Разрешение по частоте | 0.01 Гц | ||
| Диапазон амплитуд | AC | от 0 до 3 Впик | |
| DC | от -3 В до 3 В | ||
| Выходное напряжение | Разрешение по амплитуде | 1 мВ | |
| Совместимость модуляции | |||
| АМ | ЧМ, ФМ, ИМ | ||
| ЧМ | АМ, ИМ, I/Q (опция) | ||
| ФМ | АМ, ИМ, I/Q (опция) | ||
| ИМ | АМ, ЧМ, ФМ, I/Q (опция) | ||
| I/Q (опция) | ЧМ, ФМ, ИМ | ||
| Амплитудная модуляция | |||
| Источник | внутренний, внешний | ||
| Глубина | от 0 % до 100 % | ||
| Разрешение | 0,1 % | ||
| Точность fмод=1 кГц | <4 % от установленного значения + 1 % | ||
| Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) | <3 % (тип.) | ||
| Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
| Частотная модуляция | |||
| Источник | внутренний, внешний | ||
| Max девиация | N × 1 МГц (ном.) | ||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||
| Точность (fмод=1 кГц, внутренний источник модуляции) | <2 % от установленного значения + 20 Гц | ||
| Искажения (fмод=1 кГц, девиация = Nx50 кГц) | <2 % (тип.) | ||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
| Фазовая модуляция | |||
| Источник | внутренний, внешний | ||
| Max девиация | N x 5 рад | ||
| Разрешение | <0,1 % девиации или 0.01 рад, что больше | ||
| Точность (fмод=1 кГц, внутренний источник модуляции) | <1 % установленного значения + 0,1 рад | ||
| Искажения (fмод=1 кГц, девиация = Nx5 рад) | <1 % (тип.) | ||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
| Импульсная модуляция (опция DSG800-PUM) | |||
| Источник | внутренний, внешний | ||
| Коэффициент вкл/выкл | >70 дБ (100 кГц≤ f <1,5 ГГц) | ||
| Время нарастания/спада (10% / 90%) | <50 нс, 10 нс (тип.) | ||
| Частота следования импульсов | От DC до 1 МГц | ||
| Импульсный генератор (опция DSG800-PUM) | |||
| Режим работы | одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG) | ||
| Период | диапазон от 40 нс 170 с разрешение 10 нс | ||
| Длительность | диапазон от 10 нс (170 с – 10 нс) разрешение 10 нс | ||
| Задержка запуска | диапазон от 10 нс 170 с разрешение 10 нс | ||
| Запуск | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | ||
| Генератор последовательностей (опция DSG800-PUG) | |||
| Количество импульсов | от 1 до 2047 | ||
| Диапазон вкл/выкл | от 20 нс до 170 с | ||
| Повтор | от 1 до 256 | ||
| Внешняя модуляция | |||
| Вектор ошибок (EMV) | 16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с | ||
| 50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм) | ≤ 2 % СКЗ (тип.) | ||
| QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с | |||
| 50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм) | ≤ 2 % СКЗ (тип.) | ||
| Внутренняя модуляция | |||
| Вектор ошибок (EMV) | CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм | ≤ 2% (тип.) | |
| Относительный уровень мощности в соседнем канале (ACPR) | ≥ 70 дБ | ||
| Память | |||
| Длина записи | от 1 до 16 Мвыборок за шаг | ||
| Разрешение | 14 бит | ||
| Время загрузки 1 МВыборки | < 10 с (ном.) | ||
| Энергонезависимая память | 1 Гб | ||
| Частота дискретизации | |||
| Диапазон | oт 1 кГц до 50 МГц, 100 МГц | ||
| Разрешение | 0.01 Гц | ||
| Запуск | |||
| Запуск | авто, внешний запуск, ручной, по шине (USB, LAN) | ||
| Режимы работы | повтор, авто, автоповтор, одиночный | ||
| Задержка внешнего запуска | |||
| Диапазон | от 0 до (2в16-1) | ||
| Разрешение | 1 | ||
| Запрет внешнего запуска | |||
| Диапазон | от 0 до (2в16-1) | ||
| Разрешение | 1 | ||
| Ширина импульса | > 20 нс (ном.) | ||
| Вход внешнего запуска | |||
| Импеданс | 1 кОм (ном.) | ||
| Разъем | BNC (розетка) | ||
| Уровень запуска | 5 В TTL | ||
| Выход сигнала достоверности | |||
| Выходное напряжение | 0 В / 3,3 В (ном.) | ||
| Разъем | BNC (розетка) | ||
| Выход свипирования | |||
| Выходное напряжение | от 0 до 10 В (ном.) | ||
| Разъем | BNC (розетка) | ||
| Вход или выход импульса | |||
| Импеданс | 50 Ом | ||
| Амплитуда входа/выхода | 0 В / 3,3 В (ном.) | ||
| Вход для внешнего опорного генератора (10 МГц) | |||
| Импеданс | 50 Ом | ||
| Разъем | BNC (розетка) | ||
| Выход опорного генератора (10 МГц) | |||
| Импеданс | 50 Ом | ||
| Разъем | BNC (розетка) | ||
| Общие характеристики | |||
| Тип дисплея | цветной 4,3’ TFT экран с разрешением 480 × 272 | ||
| Питание | 220 В ,50 Гц | ||
| Потребляемая мощность | 100 Вт макс | ||
| Интерфейсы связи | USB host, USB device, LAN | ||
| Рабочий диапазон температур | от 10 °C до 50 °C | ||
| Габариты | 364 х 112 х 420 мм | ||
| Вес | 8,03 кг | ||
