Описание
Универсальный ферритометр МК-1.2Ф предназначен для измерения локального и объемного содержания ферритной фазы в сварных швах и изделиях из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов, а также измерения относительной магнитной проницаемости на плоских поверхностях деталей и образцов слабомагнитных материалов, например нержавеющих сталей, аустенитного чугуна, латуней, бронз. Область применения – машиностроение, металлургическая промышленность и др.
Принцип работы заключается в намагничивании участка изделия или объемного образца импульсным полем и регистрации параметра измерительного сигнала, пропорционального намагниченности насыщения материала. Так как выходной сигнал пропорционален намагниченности насыщения материала, то показания ферритометра зависят только от содержания феррита, и не зависят от формы, дисперсности феррита и других структурных неоднородностей. Поэтому прибор обеспечивает высокую достоверность контроля и линейность показаний во всем диапазоне измерения ферритной фазы.
Ферритометр МК-1.2Ф выполняет четыре вида измерений:
- локальным методом с накладным датчиком;
- объемным методом образцов диаметром 5 мм;
- объемным методом образцов диаметром 7 мм;
- измерение проницаемости локальным методом.
Накладной электромагнитный преобразователь устанавливают на изделие так, чтобы контролируемый участок находился между большим и крайним малым полюсом датчика. Нажать и отпустить кнопку на датчике. Автоматически включается намагничивание участка изделия, производится измерение и обработка измерительного сигнала. Результат измерения объемного содержания ферритной фазы в процентах индицируется на цифровом жидкокристаллическом индикаторе.
При объемном методе измерения образец помещается в электромагнитный преобразователь, оператор с пульта прибора задает режим измерения и кнопкой «ENTER» включает измерение.
Пункты меню и результаты измерений содержания ферритной фазы в процентах индицируется на символьном жидкокристаллическом индикаторе. Измерения могут проводиться как единичные измерения, серия измерений, измерения на нескольких группах изделий с запоминанием результатов. В памяти прибора сохраняется до 1000 результатов, которые могут быть переданы в компьютер для последующей обработки и анализа.
Питание ферритометра МК-1.2Ф осуществляется либо от сети переменного тока частотой (50±0,4) Гц и напряжением (220±22) В через адаптер 6 В, либо от аккумуляторов 3 В. Мощность, потребляемая от сети, - не более 8 ВА, потребляемый ток при питании от аккумуляторов не более 200 мА. Время установления рабочего режима - не более 1 мин. Продолжительность непрерывной безотказной работы - не менее 8 ч при питании от сети и не менее 6 часов при питании от аккумуляторов.
| Диапазон измерения содержания ферритной фазы: для измерений локальным методом для измерений объемным методом диапазон измерения проницаемости | от 0 до 20 % от 0 до 20 % 1.00 - 10.00 |
| Допускаемая основная приведенная погрешность, не более: для локального метода для объемного метода для проницаемости | 5% от максимального значения 3% от максимального значения 7% от максимального значения |
| Дополнительная погрешность, вызванная влиянием температуры, не более | ±0,1 % в диапазоне от плюс 5 до плюс 45°С |
| Объем встроенной памяти | приблизительно 5000 измерений |
| Размер зоны контроля локальным методом | 12 х 7 мм |
| Размер образцов для объемных измерений | Ø7 х 60 и Ø5 х 60 мм |
| Толщина контролируемого изделия | не менее 2 мм |
| Габаритные размеры, не более: электронного блока электромагнитного преобразователя локального типа электромагнитного преобразователя объемного типа | 189 х 104.5 х 33.2/59 мм Ø26 х 22 мм 50 х 50 х 120 мм |
| Масса, не более | 0.4 кг |
Комплектация:
- ферритометр МК-1.2Ф;
- электромагнитный преобразователь локального типа;
- контрольный образец предприятия локального типа;
- руководство по эксплуатации.
Характеристики
| Производитель | Интротест |

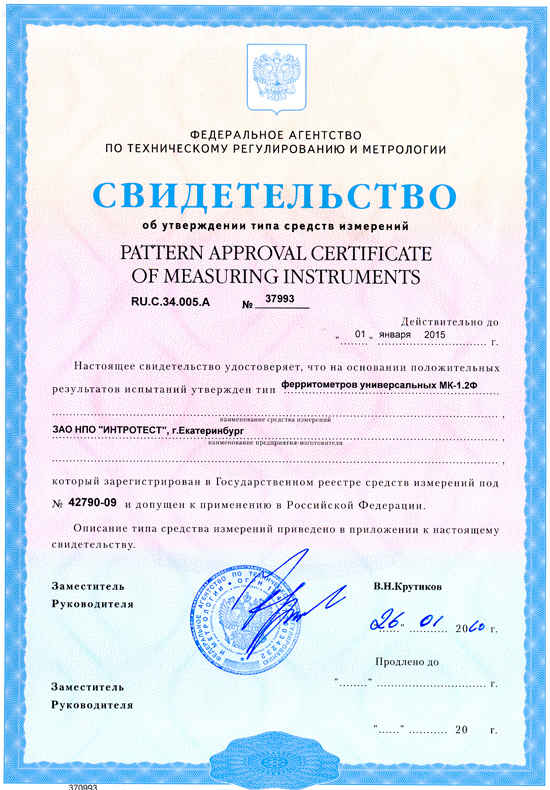

| Госреестр | Да |
| Поверка в комплекте | Да |
| Гарантия | 12 месяцев |
