Описание

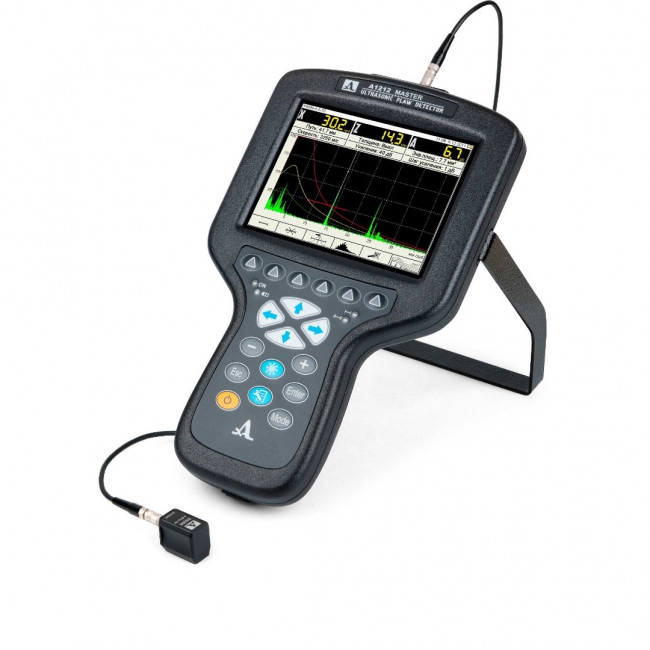

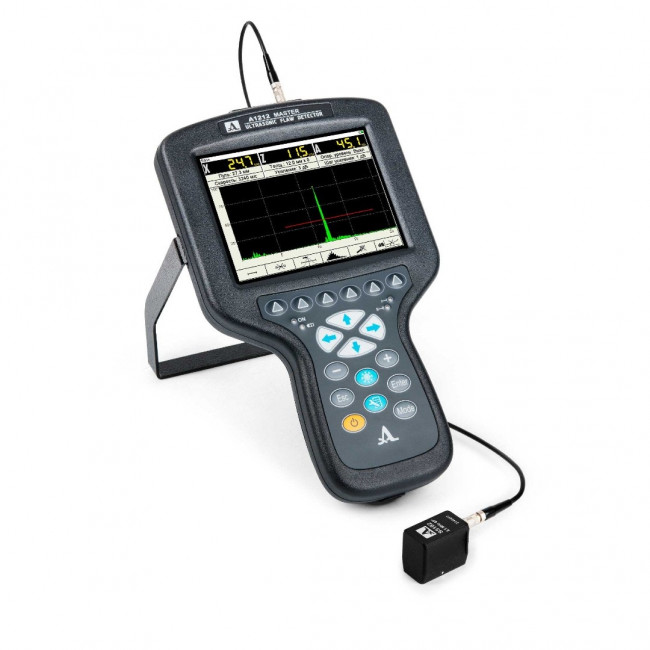

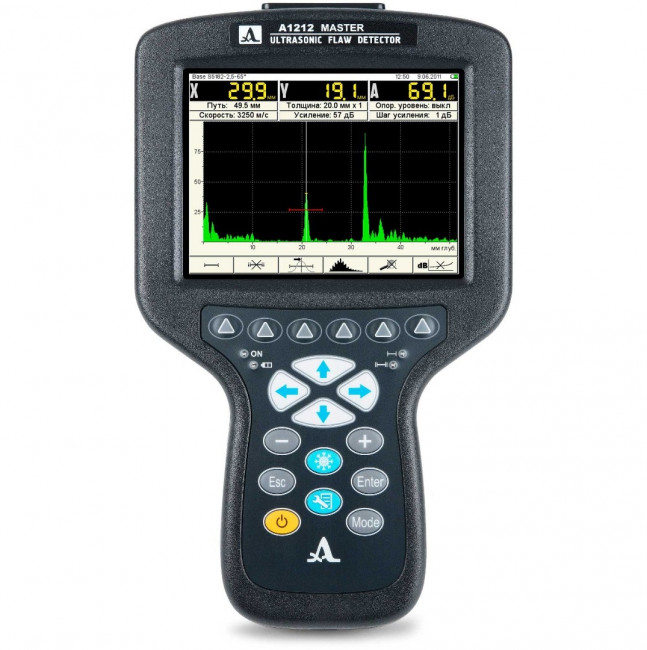

Ультразвуковой дефектоскоп А1212 MASTER предназначен для поиска, определения и оценки параметров дефекта (нарушение сплошности и однородности материала) в объектах контроля из металлов и пластмасс. Возможность построения функции ВРЧ по 32-м точкам и использования АРД - диаграмм. Малый вес прибора (800 грамм), эргономичный корпус.
Назначение:
- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
Параметр | Значение |
Диапазон устанавливаемых номинальных частот ультразвука | от 0,5 до 15,0 МГц |
Отклонение рабочих частот от номинальных | ± 10% |
Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
Диапазон перестройки усиления приемника | от 0 до 100 дБ |
Отклонение установки усиления | ± 1,0 дБ |
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
S3568 2.5A0D10CL | от 7 до 6 000 мм |
D1771 4.0A0D12CL | от 2 до 3 000 мм |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0,02H+1,00) мм |
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
S5182 2.5A65D12CS | от 2 до 1 300 мм |
S5096 5.0A70D6CS | от 2 до 500 мм |
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
глубины H | ±(0,03H+1,00) мм |
дальности по поверхности L | ±(0,03L+1,00) мм |
Диапазон измерений временных интервалов на частоте 2,5 МГц | от 0 до 1 900 мкс |
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001Тизм) мкс |
Источник питания | аккумулятор |
Номинальное значение напряжения питания | 11,1 В |
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: | 9 ч |
Диапазон рабочих температур | от -30 до +55ºC |
Тип дисплея цветной | TFT |
Разрешение дисплея | 640 х 480 |
Габаритные размеры электронного блока: | 260 х 157 х 43 мм |
Масса с аккумулятором: | 800 г |

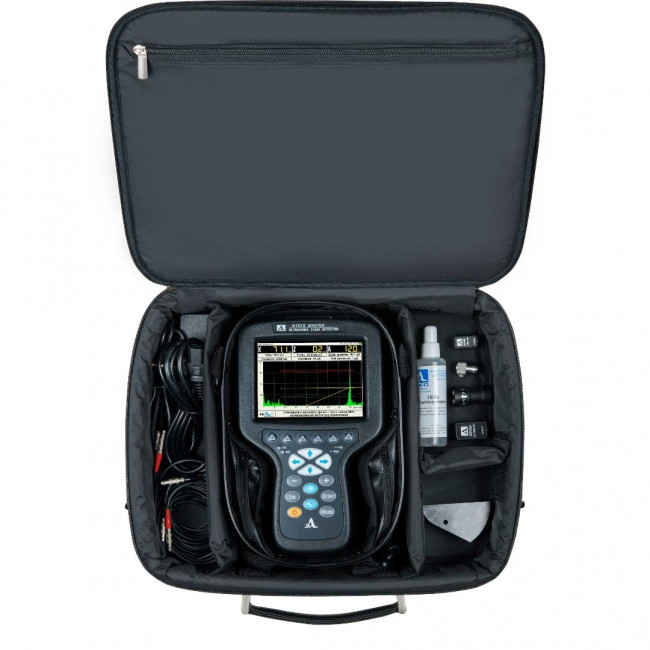

Комплектация:
А1212 MASTER - электронный блок УЗ дефектоскопа
Кабель LEMO-LEMO двойной 1,2 м.
Кабель LEMO-LEMO одинарный 1,2 м.
Преобразователь D1771 4.0A0D12CL
Преобразователь S3568 2.5A0D10CL
Преобразователь S5182 2.5A65D12CS
Преобразователь S5096 5.0A70D6CS
Сетевой адаптер с кабелем 220 B - 15 B
Кабель USB A - Micro B
Компакт-диск с документацией и ПО
Калибровочный образец V2/25
Планшет D12
Чехол D12
Гель УЗ -30°C...+100°C, 0,1 кг.
Сумка E14
Характеристики
Производитель | АКС |
Характеристика | Диапазон номинальных частот ультразвука: от 0,5 до 15,0 МГц |
Функционал | Для стройматериалов (сварных соединений), Для металлов, Для металлов, композитных материалов, Для композитных материалов, слоистого пластика |
Тип | Ультразвуковые |
Госреестр | Да |
Гарантия | 12 месяцев |
