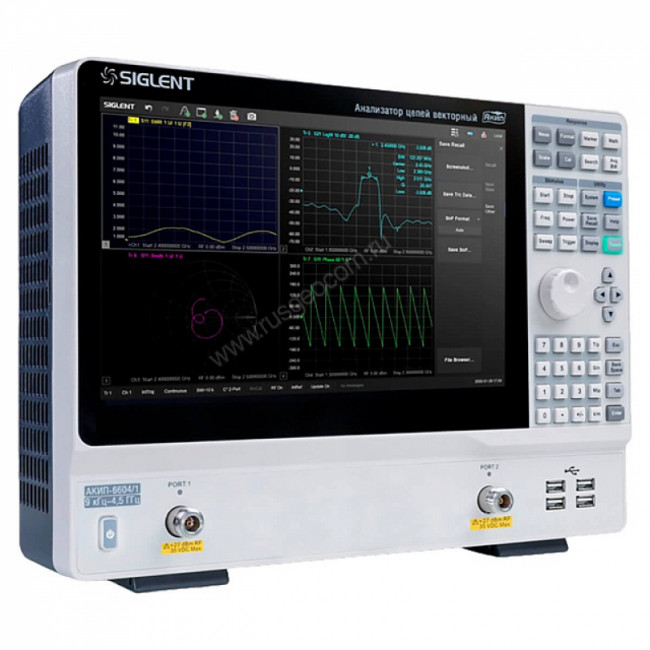

Анализатор цепей АКИП-6604/1

Name: Анализатор цепей АКИП-6604/1
Brand: АКИП

(0) Оставить отзыв

Сравнение

В избранное

Производитель	АКИП
Номинальная мощность, кВт	0
Стоп 8,5 ГГц	2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс
Полоса фильтра ПЧ (IFBW)	10 Гц … 3 МГц
Погрешность незатухающих колебаний	стандартное исполнение: ±110-6 (23 ± 3°C) опция SNA5000-HPR: ±110-7 (23 ± 3°C)

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Особенности векторного анализатора цепей АКИП-6604/1:

Рабочий диапазон частот: 9 кГц – 4,5 ГГц;
Двухпортовый анализ;
Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
Диапазон установки выходного уровня: - 55 дБм … 10 дБм;
Разрешение: 1 Гц, 0,05 дБ;
Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц);
Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка;
Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (Опция);
Поддержка инжекторов питания (Bias-Tees);
Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800);
Интерфейсы: USB, LAN, GPIB (Опция);
Дистанционное управление: SCPI/Labview/IVI на базе USBTMC/VXI-11/Socket/Telnet/WebServer;
Видео выход (HDMI).

Ключевые спецификации
Диапазон частот	9 кГц … 4,5 ГГц
Число портов	2
Разрешение	1 Гц, 0,05 дБ
Полоса фильтра ПЧ (IFBW)	10 Гц … 3 МГц
Динамический диапазон	90 дБ (ПЧ 10 Гц, диапазон частот 9 кГц … 30 кГц) 98 дБ (ПЧ 10 Гц, диапазон частот >30 кГц … 100 кГц) 115 дБ (ПЧ 10 Гц, диапазон частот >100 кГц … 30 МГц) 125 дБ (ПЧ 10 Гц, диапазон частот >30 МГц … 7,7 ГГц) 120 дБ (ПЧ 10 Гц, диапазон частот >7,7 ГГц … 8 ГГц) 117 дБ (ПЧ 10 Гц, диапазон частот >8 ГГц … 8,5 ГГц)
Выходные характеристики измерительного порта (Источник)
Выходная частота
Частотный диапазон	9 кГц … 4,5 ГГц
Разрешение	1 Гц
Погрешность незатухающих колебаний	стандартное исполнение: ±110-6 (23 ± 3°C) опция SNA5000-HPR: ±110-7 (23 ± 3°C)
Стабильность источника	стандартное исполнение: ±110-6 (0 … 40°C) ±0,510-6 /год опция SNA5000-HPR: ±110-9 (0 … 40°C) ±510-8 /год
Выходная мощность
Номинальная мощность	0 дБм
Погрешность установки	±1,5 дБ (при 0 дБм)
Диапазон	9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм
Максимальная сглаженная мощность	9 кГц … 30 кГц 0 дБм >30 кГц … 100 кГц 5 дБм >100 кГц … 5 ГГц 10 дБм >5 ГГц … 7,7 ГГц 8 дБм >7,7 ГГц … 8 ГГц 5 дБм >8 ГГц … 8,5 ГГц 2 дБм
Разрешение	0,05 дБ
Диапазон свипирования мощности	9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм
Уровень линейности	9 кГц … 30 кГц ±0,5 дБ (-20 дБм … 0 дБм) >30 кГц … 100 кГц ±0,5 дБ (-20 дБм … 5 дБм) >100 кГц … 5 ГГц ±0,5 дБ (-20 дБм … 10 дБм) >5 ГГц … 7,7 ГГц ±0,5 дБ (-20 дБм … 8 дБм) >7,7 ГГц … 8 ГГц ±0,5 дБ (-20 дБм … 5 дБм) >8 ГГц … 8,5 ГГц ±0,5 дБ (-20 дБм … 2 дБм)
Частота выходного сигнала измерительного порта
Гармоники (2-я и 3-я) (при 0 дБм)	9 кГц … 100 кГц < -20 дБн >100 кГц … 8,5 ГГц < -28 дБн
Негармонические колебания (при 0 дБм)	< -30 дБн
Вход измерительного порта
Входная мощность
Максимальная входная мощность	+10 дБм
Защита входа	+27 дБм (ВЧ) или 35 В (постоянный ток)
Уровень собственных шумов	9 кГц … 100 кГц -100 дБм/Гц >100 кГц … 30 МГц -115 дБм/Гц >30 МГц … 8,5 ГГц -125 дБм/Гц
Уровень компрессии (вход +10 дБм)	амплитуда: 9 кГц … 8,5 ГГц 0,09 дБ фаза: 9 кГц … 8,5 ГГц 0,36°
Перекрестные потери	9 кГц … 100 кГц -100 дБ >100 кГц … 10 МГц -110 дБ >10 МГц … 8,5 ГГц -120 дБ
Шум кривой (при установленной максимальной выходной мощности)
Амплитуда	передача: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз отражение: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз
Фаза	передача: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,035° скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,03° скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,05° скз отражение: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,03° скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,035° скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,05° скз
Стабильность
Амплитуда	9 кГц … 3 ГГц ± 0,005 дБ/°C 3 ГГц … 8,5 ГГц ± 0,014 дБ/°C
Фаза	9 кГц … 3 ГГц ± 0,1 °/°C 3 ГГц … 8,5 ГГц ± 0,3 °/°C
Динамическая погрешность (относительно опорного уровня входной мощности -10 дбм)
Амплитуда	10 дБм ± 0,1 дБ -30 дБм ± 0,05 дБ -100 дБм ± 2 дБ
Фаза	10 дБм ± 2° -30 дБм ± 0,2° -100 дБм ± 10,38°
Время развертки
-	точки / 201 / 401 / 1601 / 6401
Старт: 100 кГц	без коррекции / 15 мс / 17 мс / 35 мс / 141 мс
Стоп: 8,5 ГГц	2-порт / 30 мс / 34 мс / 70 мс / 282 мс
Полоса ПЧ: 500 кГц	4-порт / 60 мс / 68 мс / 140 мс / 564 мс
-	точки / 201 / 401 / 1601 / 6401
Старт: 100 кГц	без коррекции / 17 мс / 20 мс / 46 мс / 185 мс
Стоп: 8,5 ГГц	2-порт / 34 мс / 40 мс / 92 мс / 370 мс
Полоса ПЧ: 100 кГц	4-порт / 68 мс / 80 мс / 184 мс / 740 мс
-	точки / 201 / 401 / 1601 / 6401
Старт: 100 кГц	без коррекции / 33 мс / 52 мс / 175 мс / 698 мс
Стоп: 8,5 ГГц	2-порт / 66 мс / 104 мс / 350 мс / 1396 мс
Полоса ПЧ: 10 кГц	4-порт / 132 мс / 208 мс / 700 мс / 2792 мс
-	точки / 201 / 401 / 1601 / 6401
Старт: 100 кГц	без коррекции / 193 мс / 372 мс / 1452 мс / 5806 мс
Стоп: 8,5 ГГц	2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс
Полоса ПЧ: 1 кГц	4-порт / 772 мс / 1488 мс / 5808 мс / 23224 мс

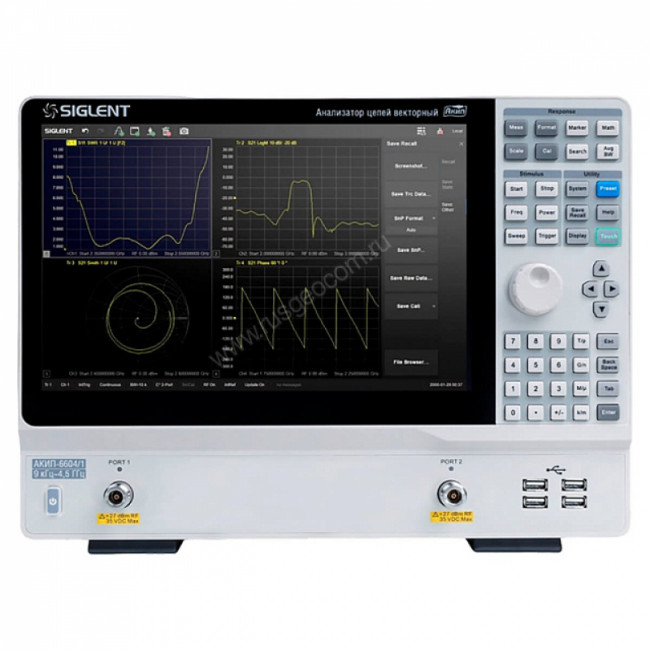

Передняя панель
Измерительные порты	N-тип, 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)

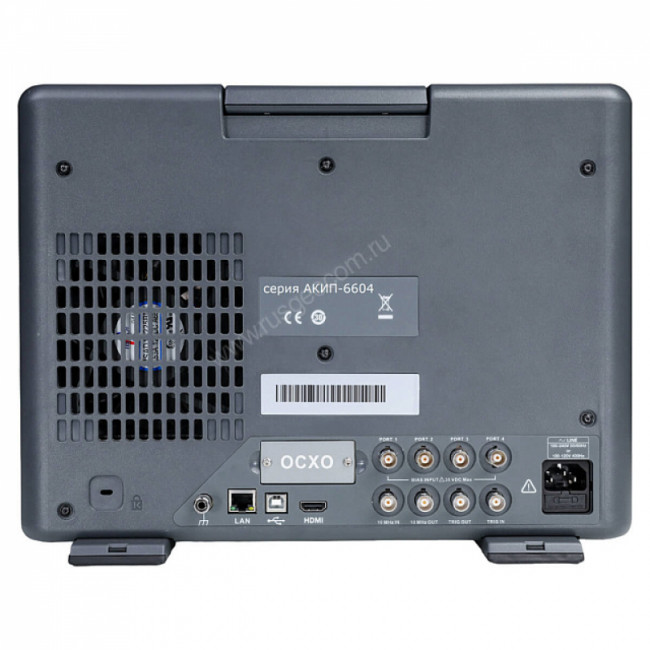

Задняя панель
Вход синхросигнала	BNC-тип, 5 В TTL
Выход синхросигнала	BNC-тип, максимальный ток 20 мА, 3,3 В TTL
Вход внешнего опорного сигнала	BNC-тип, 50 Ом 10 МГц ±10 ppm -3 дБм … 10 дБм
Выход опорного сигнала	BNC-тип, 50 Ом, синусоидальная форма 10 МГц ±5 ppm 0 дБм ± 3 дБ
Вход сигнала смещения	BNC-тип максимальное напряжение: ± 35 В (постоянный ток) максимальный ток: ± 300 мА защита входа: 500 мА
Общие данные
Интерфейс	USB (USBTMC), LAN
Видео выход	HDMI
Экран	цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800
Питание	100 … 240 В, 50/60 Гц 100 … 120 В, 400 Гц
Потребляемая мощность	50 Вт
Условия эксплуатации	0 … 40 °С, относительной влажность до 85%
Габаритные размеры	378 х 284 х 126 мм
Масса (не более)	5,5 кг

Характеристики

Производитель	АКИП
Номинальная мощность, кВт	0
Стоп 8,5 ГГц	2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс
Полоса фильтра ПЧ (IFBW)	10 Гц … 3 МГц
Погрешность незатухающих колебаний	стандартное исполнение: ±110-6 (23 ± 3°C) опция SNA5000-HPR: ±110-7 (23 ± 3°C)
Стабильность источника	стандартное исполнение: ±110-6 (0 … 40°C) ±0,510-6 /год опция SNA5000-HPR: ±110-9 (0 … 40°C) ±510-8 /год
Максимальная сглаженная мощность	9 кГц … 30 кГц 0 дБм >30 кГц … 100 кГц 5 дБм >100 кГц … 5 ГГц 10 дБм >5 ГГц … 7,7 ГГц 8 дБм >7,7 ГГц … 8 ГГц 5 дБм >8 ГГц … 8,5 ГГц 2 дБм
Диапазон свипирования мощности	9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм
Уровень линейности	9 кГц … 30 кГц ±0,5 дБ (-20 дБм … 0 дБм) >30 кГц … 100 кГц ±0,5 дБ (-20 дБм … 5 дБм) >100 кГц … 5 ГГц ±0,5 дБ (-20 дБм … 10 дБм) >5 ГГц … 7,7 ГГц ±0,5 дБ (-20 дБм … 8 дБм) >7,7 ГГц … 8 ГГц ±0,5 дБ (-20 дБм … 5 дБм) >8 ГГц … 8,5 ГГц ±0,5 дБ (-20 дБм …
Гармоники (2-я и 3-я) (при 0 дБм)	9 кГц … 100 кГц >100 кГц … 8,5 ГГц
Уровень компрессии (вход +10 дБм)	амплитуда: 9 кГц … 8,5 ГГц 0,09 дБ фаза: 9 кГц … 8,5 ГГц 0,36°
Перекрестные потери	9 кГц … 100 кГц -100 дБ >100 кГц … 10 МГц -110 дБ >10 МГц … 8,5 ГГц -120 дБ
Старт 100 кГц	без коррекции / 193 мс / 372 мс / 1452 мс / 5806 мс
Число портов	2
Полоса ПЧ 500 кГц	4-порт / 60 мс / 68 мс / 140 мс / 564 мс
Полоса ПЧ 100 кГц	4-порт / 68 мс / 80 мс / 184 мс / 740 мс
Полоса ПЧ 10 кГц	4-порт / 132 мс / 208 мс / 700 мс / 2792 мс
Полоса ПЧ 1 кГц	4-порт / 772 мс / 1488 мс / 5808 мс / 23224 мс
Измерительные порты	N-тип, 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)
Вход синхросигнала	BNC-тип, 5 В TTL
Выход синхросигнала	BNC-тип, максимальный ток 20 мА, 3,3 В TTL
Вход внешнего опорного сигнала	BNC-тип, 50 Ом 10 МГц ±10 ppm -3 дБм … 10 дБм
Выход опорного сигнала	BNC-тип, 50 Ом, синусоидальная форма 10 МГц ±5 ppm 0 дБм ± 3 дБ
Вход сигнала смещения	BNC-тип максимальное напряжение: ± 35 В (постоянный ток) максимальный ток: ± 300 мА защита входа: 500 мА
Диапазон	9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм
Разрешение	0,05 дБ
Условия эксплуатации	0 … 40 °С, относительной влажность до 85%
Габаритные размеры	378 х 284 х 126 мм
Масса не более	5,5 кг
Интерфейс	USB (USBTMC), LAN
Динамический диапазон	90 дБ (ПЧ 10 Гц, диапазон частот 9 кГц … 30 кГц) 98 дБ (ПЧ 10 Гц, диапазон частот >30 кГц … 100 кГц) 115 дБ (ПЧ 10 Гц, диапазон частот >100 кГц … 30 МГц) 125 дБ (ПЧ 10 Гц, диапазон частот >30 МГц … 7,7 ГГц) 120 дБ (ПЧ 10 Гц, диапазон частот >7,7 ГГц …
Диапазон частот	9 кГц … 4,5 ГГц
Максимальная входная мощность	+10 дБм
Частотный диапазон	9 кГц … 4,5 ГГц
Защита входа	+27 дБм (ВЧ) или 35 В (постоянный ток)
Потребляемая мощность	50 Вт
Уровень собственных шумов	9 кГц … 100 кГц -100 дБм/Гц >100 кГц … 30 МГц -115 дБм/Гц >30 МГц … 8,5 ГГц -125 дБм/Гц
Погрешность установки	±1,5 дБ (при 0 дБм)
Экран	цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800
Амплитуда	10 дБм ± 0,1 дБ -30 дБм ± 0,05 дБ -100 дБм ± 2 дБ
Фаза	10 дБм ± 2° -30 дБм ± 0,2° -100 дБм ± 10,38°
Видео выход	HDMI
Питание	100 … 240 В, 50/60 Гц 100 … 120 В, 400 Гц
	точки / 201 / 401 / 1601 / 6401
