| Производитель | RIGOL |
| Вход внешнего запуска 1 | 5,15 кг |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +20 дБм |
Описание
| Рабочий диапазон частот | от 9 кГц до 7,5 ГГц |
|---|---|
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C | <0,5 ppm |
| Старение | <1 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | span / (кол-во точек развертки-1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты | |
| Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты |
| Погрешность | ± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C) | |
| Отстройка 10 кГц | <-98 дБн/Гц (тип.) |
| Отстройка 100 кГц | <-100 дБн/Гц (тип.) |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | от 10 Гц до 1 МГц, с шагом 1-3-10 |
| Точность RBW | <5%(ном.) |
| Избирательность (60 дБ:3 дБ) | <5(ном.) |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
| Без предусилителя | |
| 9 кГц...100 кГц | <-110 дБм (тип.) |
| 100 кГц...5 МГц | <-125 дБм, <-128 дБм (тип.) |
| 5 МГц…3,2 ГГц | <-130 дБм, <-134 дБм (тип.) |
| 3,2 ГГц…6,0 ГГц | <-126 дБм, <-130 дБм (тип.) |
| 6,0 ГГц…7,5 ГГц | <-121 дБм, <-125 дБм (тип.) |
| С предусилителем | |
| 9 кГц...100 кГц | <-142 дБм (тип.) |
| 100 кГц...5 МГц | <-142 дБм, <-145 дБм (тип.) |
| 5 МГц…3,2 ГГц | <-147 дБм, <-151 дБм (тип.) |
| 3,2 ГГц…6,0 ГГц | <-143 дБм, <-147 дБм (тип.) |
| 6,0 ГГц…7,5 ГГц | <-138 дБм, <-142 дБм (тип.) |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | от 1 до 200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3+математические трассы |
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики | |
| Без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| 1,5 ГГц…3,2 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| 3,2 ГГц…7,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| С предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| 1,5 ГГц…3,2 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| 3,2 ГГц…7,5 ГГц | <0,9 дБ; <0,3 дБ (тип.) |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | от - 100 дБм до +20 дБм с шагом 1 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | от 100 кГц до 7,5 ГГц |
| Коэффициент усиления | 17 дБ |
| Погрешность измерения уровня | |
| Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) | <0,8 дБ (ном.) |
| КСВН по входу (аттенюатор ≥10 дБ) | |
| От 300 кГц до 3,2 ГГц | <1,5 дБ |
| От 3,2 ГГц до 7,5 ГГц | <1,8 дБ |
| Искажения | |
| Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,) | +45 дБм |
| Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | +11 дБм, тип. +15 дБм |
| Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) | >0 дБм |
| Развертка (Sweep) | |
| Время развертки | нулевой обзор от 20 мкс до 7500 с полоса обзора ≥100 Гц от 1 мс до 1500 с |
| Погрешность времени развертки | нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5% |
| Тип запуска | непрерывный, одиночный |
| Триггер | |
| Источник | свободный, внешний , видео |
| Внешний уровень запуска | 5 В TTL уровень |
| Трекинг-генератор | |
| Диапазон частот | от 100 кГц до 7,5 ГГц |
| Динамический диапазон | -40 до 0 дБм |
| Разрешение по амплитуде | 1 дБ |
| Равномерность | АЧХ (отн. 50 МГц) ± 3 дБ (ном.) |
| Входы/Выходы | |
| ВЧ вход | разъем N-типа (female) импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала | частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска 1 | разъем BNC-тип (female) импеданс≥1 кОм уровень запуска: 5 В TTL уровень |
| Общие данные | |
| Дисплей | 8" TFT экран, 800 х 480 пикселей |
| Память | внутренняя: флэш-память внешняя: USB-флэш накопитель |
| Интерфейсы | USB, LAN, GPIB |
| Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
| Диапазон рабочих температур | от 0 до 50 °C |
| Габаритные размеры | 361,6 x 178,8 х 128 мм |
| Масса | 5,15 кг |
Характеристики
| Производитель | RIGOL |
| Вход внешнего запуска 1 | 5,15 кг |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +20 дБм |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Логарифмическая шкала | 17 дБ |
| Количество графиков | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Диапазон ослабления | 4 разряда |
| Погрешность времени развертки | АЧХ (отн. 50 МГц)± 3 дБ (ном.) |
| Вход / Выход внутреннего источника опорного сигнала | от 0 до 50 °C |
| Вход / Выход внешнего источника опорного сигнала | 361,6 x 178,8 х 128 мм |
| Разрешение ПЧ RBW (-3 дБ) | от 10 Гц до 1 МГц, с шагом 1-3-10 |
| КСВН по входу (аттенюатор ≥10 дБ) | нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5% |
| Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) | -40 до 0 дБм |
| Внешний уровень запуска | частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом |
| 3,2 ГГц…6,0 ГГц | от 1 до 200 дБ |
| 6,0 ГГц…7,5 ГГц | 0 до опорного уровня |
| 3,2 ГГц…7,5 ГГц | от - 100 дБм до +20 дБм с шагом 1 дБ |
| От 300 кГц до 3,2 ГГц | непрерывный, одиночный |
| От 3,2 ГГц до 7,5 ГГц | свободный, внешний , видео |
| Равномерность | USB, LAN, GPIB |
| Перегрузка | +30 дБм (1 Вт) |
| Погрешность | ± span / (кол. точек развертки-1) |
| Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
| Динамический диапазон | 8" TFT экран, 800 х 480 пикселей |
| Тип детектора | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Диапазон частот | разъем BNC-тип (female)импеданс≥1 кОм уровень запуска: 5 В TTL уровень |
| Частотный диапазон | +45 дБм |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты |
| Постоянное напряжение | 50 В |
| Опорная частота | 10 МГц |
| Рабочий диапазон частот | от 9 кГц до 7,5 ГГц |
| Количество точек | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
| Погрешность измерения уровня | >0 дБм |
| ВЧ-вход | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
| Источник | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Коэффициент усиления | +11 дБм, тип. +15 дБм |
| Тип запуска | разъем N-типа (female) импеданс 50 Ом |
| Время развертки | 1 дБ |
| Разрешение по амплитуде | внутренняя: флэш-память внешняя: USB-флэш накопитель |

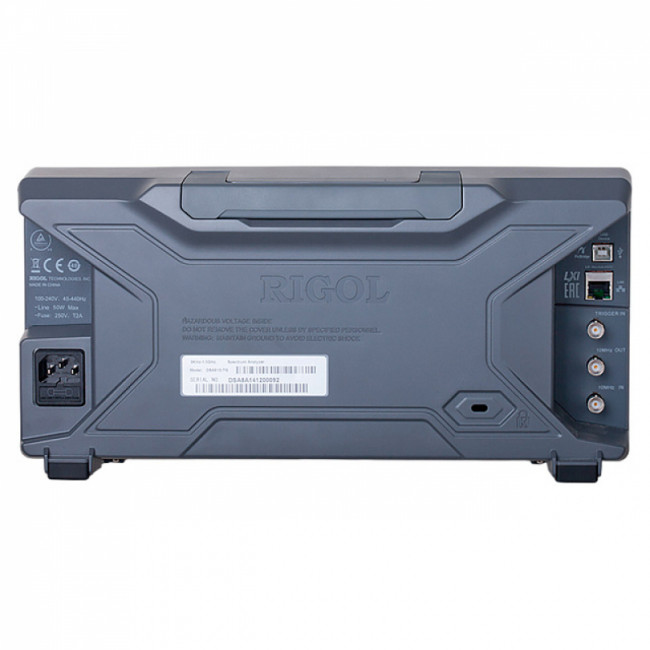

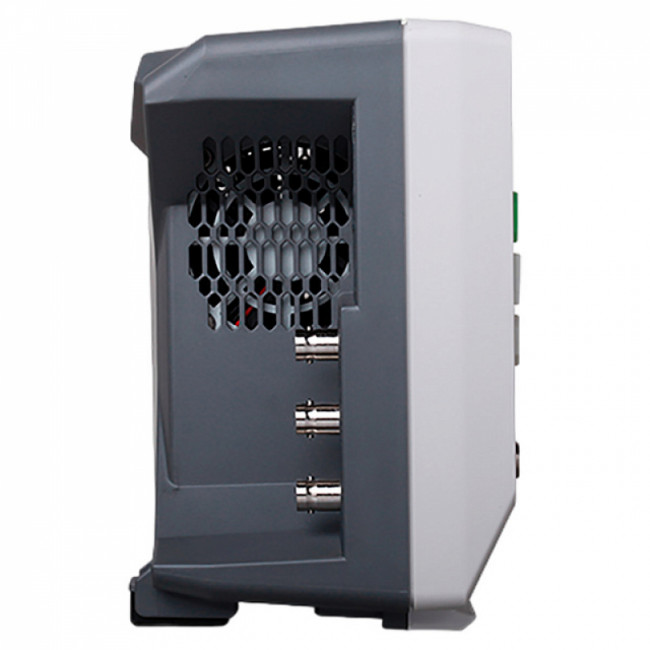

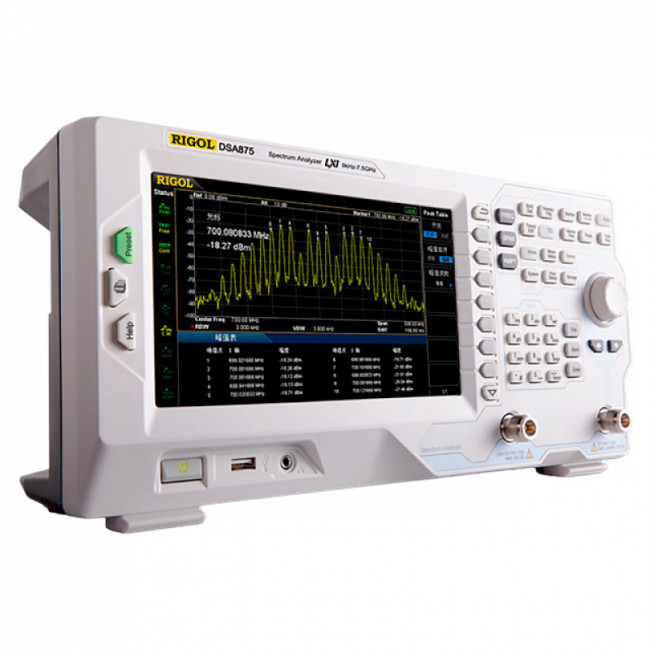

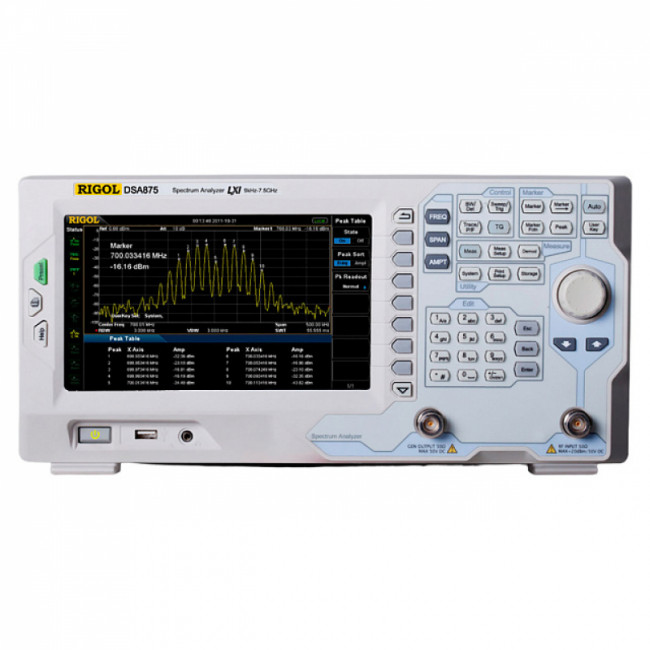

Анализатор спектра RIGOL DSA875-TG с трекинг-генератором отзывы
