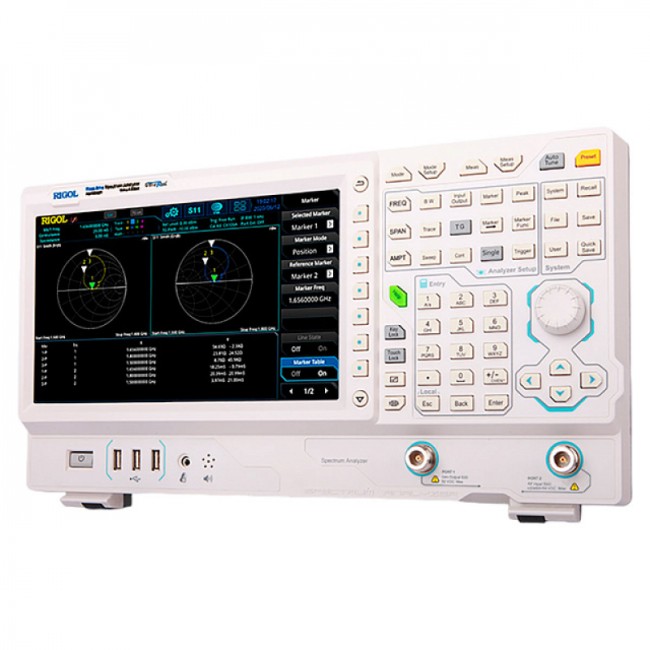

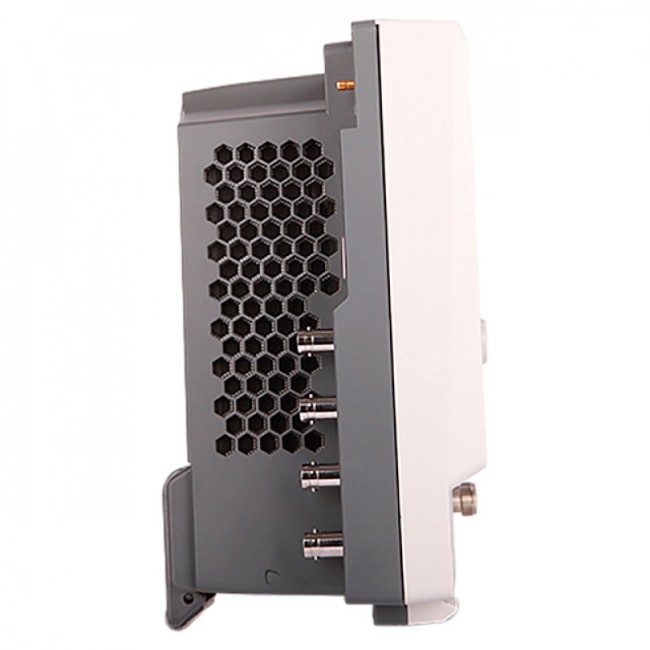

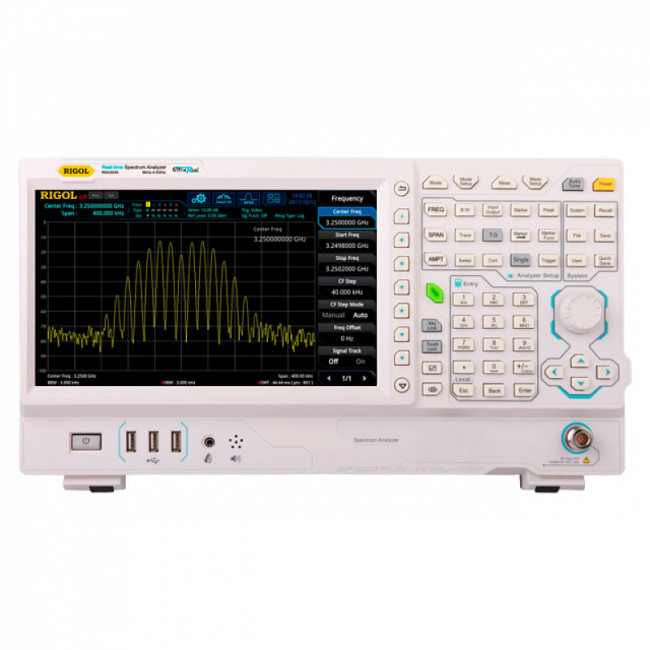

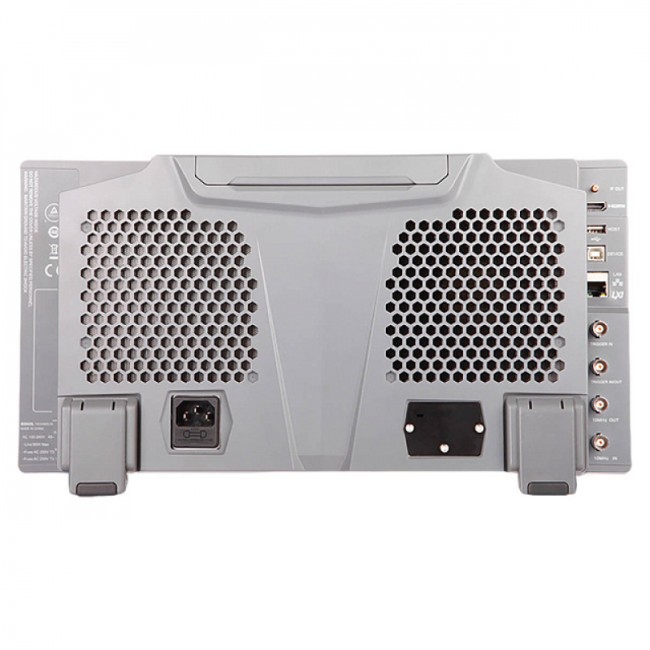

Анализатор спектра реального времени RIGOL RSA3045

(0) Оставить отзыв

В наличии
Под заказ
761 979
Цена с НДС
ПроизводительRIGOL
Динамический диапазон без паразитных составляющих (SFDR)187,9 мкс
Логарифмическая шкалаот 100 кГц до 4,5 ГГц
Количество графиковнепрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Диапазон ослабленияот 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение

Описание

RSA3045 - анализатор спектра реального времени с диапазоном частот 9 кГц - 4.5 ГГц и полосой пропускания 1 Гц - 10 МГц . Предназначен для разработки, производства и измерений электронных компонентов и устройств в промышленных, лабораторных и сервисных условиях. Анализатор спектра имеет компактные габариты и небольшой вес, прекрасно подойдет для настольного размещения. Для облегчения перемещения прибора предусмотрена удобная ручка. RSA3045 выполнен в современном дизайне, имеет продуманный набор клавиш и ручек управления, а также большой цветной дисплей 10.1 дюйма с системой управления мультитач. Помимо низкого уровня фазовых шумов и широкой полосы анализа, анализатор представляет собой прибор комбинированного формата со следующим функционалом:

  • анализатор спектра общего назначения,
  • анализатор спектра в реальном времени,
  • измеритель электромагнитных помех (опция).

Особенности и преимущества

  • Технология Ultra-Real:
    • различные режимы запуска, в том числе по частотной маске (FMT)
    • анализ спектра без слепого времени
    • сложные режимы отображения
  • Низкий отображаемый средний уровень собственных шумов (DANL):
  • Низкий уровень фазового шума:
  • Погрешность измерения амплитуды:
  • Наилучшее разрешение по частоте (RBW) 1 Гц
  • Большое количество измерительных функций
  • Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
  • Полоса анализа в реальном времени до 25/40 МГц (опция)
  • Программное обеспечение для ПК
  • Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов
  • Встроенные USB, LAN, HDMI интерфейсы связи
Рабочий диапазон частот от 9 кГц до 4,5 ГГц
Параметры встроенного источника опорной частоты
Опорная частота 10 МГц
Точность при калибровке <1 ppm
<0,1 ppm (опция OCXO-C08)
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C <0,5 ppm
<0,005 ppm (опция OCXO-C08)
Старение <1 ppm/год
<0,03 ppm/год (опция OCXO-C08)
Режим анализатора спектра общего назначения (GPSA)
Точность определения частоты
Разрешение span / (кол-во точек развертки-1)
Погрешность ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение 1 Гц
Погрешность ± (определяемая частота × точность опорной частоты + разрешение счетчика)
Полоса обзора (Span)
Диапазон 0 Гц, от 100 Гц до макс. частоты
0 Гц, от 10 Гц до макс. частоты с опцией RSA3000-BW1
Разрешение 2 Гц
Погрешность ± span / (кол. точек развертки-1)
Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C)
Отстройка 1 кГц <-90 дБн/Гц (тип.)
Отстройка 10 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
Отстройка 100 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
Отстройка 1 МГц <-110 дБн/Гц; <-112 дБн/Гц (тип.)
Полоса пропускания (RBW)
Разрешение ПЧ RBW (-3 дБ) от 10 Гц до 3 МГц, с шагом 1-3-10
от 1 Гц до 10 МГц, с шагом 1-3-10 с опцией RSA3000-BW1
Точность RBW <5%
Избирательность (60 дБ:3 дБ) <5:1
Разрешение VBW (-3 дБ) От 1 Гц до 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ) 200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000-EMC
Параметры измерения амплитуды
Измерение уровня (fцентр ≥ 10 МГц) от среднего уровня собственных шумов (DANL) до +30 дБм
Максимальный входной уровень
Постоянное напряжение 50 В
Непрерывный РЧ-сигнал +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм, аттенюатор =20 дБ, предусилитель вкл.
Перегрузка +33 дБм (2 Вт)
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)
Без предусилителя
9 кГц...100 кГц <-120 дБм (тип.)
100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.)
20 МГц…2,7 ГГц <-138 дБм, <-141 дБм (тип.)
2,7 ГГц…3,0 ГГц <-136 дБм, <-141 дБм (тип.)
3,0 ГГц…4,5 ГГц <-136 дБм, <-140 дБм (тип.)
С предусилителем (опция RSA3000-PA)
100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.)
20 МГц…2,7 ГГц <-158 дБм, <-161 дБм (тип.)
2,7 ГГц…3,0 ГГц <-156 дБм, <-161 дБм (тип.)
3,0 ГГц…4,5 ГГц <-154 дБм, <-159 дБм (тип.)
Параметры отображаемого уровня
Логарифмическая шкала от 1 до 200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 801
Количество графиков 6
Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C)
Без предусилителя, 10 дБ аттенюатор
100 кГц…3,0 ГГц <0,7 дБ; <0,5 дБ (тип.)
3,0 ГГц...4,5 ГГц <0,9 дБ; <0,5 дБ (тип.)
С предусилителем 0 дБ аттенюатор
100 кГц…3,0 ГГц <1,0 дБ; <0,5 дБ (тип.)
3,0 ГГц...4,5 ГГц <1,2 дБ; <0,5 дБ (тип.)
Параметры встроенного аттенюатора
Диапазон ослабления от 0 до 50 дБ, с шагом 1 дБ
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): <0,3 дБ
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): <0,3 дБ
Установка опорного уровня
Логарифмическая шкала от - 170 дБм до +30 дБм с шагом 0,01 дБ
Линейная шкала от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение
Погрешность переключения RBW (RBW=30 кГц)
От 1 Гц до 1 МГц <0,1 дБ
3 МГц, 10 МГц <0,3 дБ
Параметры встроенного предусилителя (опция RSA3000-PA)
Частотный диапазон от 100 кГц до 4,5 ГГц
Коэффициент усиления 20 дБ
Погрешность измерения уровня
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) <1,0 дБ (ном.)
КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.)
От 300 кГц до 3,0 ГГц <1,6 дБ
От 3,0 ГГц до 4,5 ГГц <1,8 дБ
Искажения
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) +45 дБм
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) +11 дБм, тип. +15 дБм
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл) 0 дБм
Развертка (Sweep)
Время развертки нулевой обзор от 1 мкс до 6000 с
полоса обзора ≥10 Гц от 1 мс до 4000 с
Погрешность времени развертки нулевой обзор (sweep > 1 мс) 5%
полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5%
Тип запуска непрерывный, одиночный
Триггер
Источник свободный, внешний 1, внешний 2, видео
Задержка нулевой обзор от 0 до 500 мс
полоса обзора ≥10 Гц от 0 до 500 мс
Режим анализатора спектра реального времени (RTSA)
Полоса анализа в реальном времени 10 МГц, 25 МГц (опция RSA3000-B25), 40 МГц (опция RSA3000-B40)
Мин. длительность для гарантированного захвата сигналов 100% POI макс. полоса обзора, окно Кайзера , 9,3 мкс
7,82 мкс (опция RSA3000-B25)
7,45 мкс (опция RSA3000-B40)
Тип детектора выборка, положительный пиковый, отрицательный пиковый, среднего
Количество графиков (трасс) 6
Тип окна Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса
RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного)
Span Мин. диапазон / Макс. диапазон
40 МГц 100 кГц / 3,21 МГц
25 МГц 62,8 кГц / 2,01 МГц
10 МГц 25,1 кГц / 804 кГц
1 МГц 2,51 кГц / 80,4 кГц
100 кГц 251 Гц / 8,04 кГц
Максимальная частота дискретизации 51,2 Мвыб/сек
Скорость БПФ 146,484 БПФ/сек
Количество маркеров 8
Разрешение по амплитуде 0,01 дБ
Количество точек по частоте 801
Время захвата (макс. дискретизация) >156,5 мкс
Амплитудные измерения
Неравномерность АЧХ ± 0,5 дБ
Динамический диапазон без паразитных составляющих (SFDR) <-50 дБн/Гц (тип.)
Измерение спектральной плоскости
Диапазон плотности от 0 до 100% с шагом 0,1%
Минимальная полоса обзора 5 кГц
Персистенция 32 мс...10 с
Измерение спектрограмм
Глубина памяти 8192 точки
Динамический диапазон (охват. Bitmap) 200 дБ
Измерение распределения мощности по времени (PVT)
Мин. время захвата 187,9 мкс
Макс. время захвата 40 с
Источник запуска внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)
Запуск по частотной маске FMT
Диаграмма запуска спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска 0,5 дБ
Критерии запуска вход, выход, внутр, внешн, вход-выход, выход-вход
Входы/Выходы
ВЧ вход разъем N-типа (female)
импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигнала частота 10 МГц
выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)
разъем BNC-тип (female)
импеданс 50 Ом
Вход / Выход внешнего источника опорного сигнала частота 10 МГц
выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)
разъем BNC-тип (female)
импеданс 50 Ом
Вход внешнего запуска 1 разъем BNC-тип (female)
импеданс ≥1 кОм
уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /Выход синхронизации Разъем BNC-тип (female)
импеданс ≥1 кОм (вход внешнего запуска 2)
импеданс 50 Ом (выход синхронизации)
уровень запуска: 5 В TTL уровень
Выход ПЧ частота 430 МГц±20 МГц
разъем SMB (male)
импеданс 50 Ом
Общие данные
Дисплей 10,1" сенсорный экран, 1024 х 600 пикселей
Память внутренняя: 512 Мб
внешняя: USB-флэш накопитель
Интерфейсы USB, LAN, HDMI
Электропитание 220 В, 50 Гц, макс. 90 Вт со всеми опциями
Диапазон рабочих температур от 0 до 50 °C
Габаритные размеры 410 x 224 х 135 мм
Масса 4,65 кг

Характеристики

ПроизводительRIGOL
Динамический диапазон без паразитных составляющих (SFDR)187,9 мкс
Логарифмическая шкалаот 100 кГц до 4,5 ГГц
Количество графиковнепрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Диапазон ослабленияот 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение
От 300 кГц до 3,0 ГГц0 дБм
От 3,0 ГГц до 4,5 ГГцнулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с
Погрешность времени разверткивыборка, положительный пиковый, отрицательный пиковый, среднего
Количество графиков (трасс)2,51 кГц / 80,4 кГц
Тип окна251 Гц / 8,04 кГц
Span51,2 Мвыб/сек
40 МГц146,484 БПФ/сек
25 МГц8
10 МГц0,01 дБ
100 кГц>156,5 мкс
Количество точек по частоте32 мс...10 с
Время захвата (макс. дискретизация)8192 точки
3,0 ГГц…4,5 ГГцот - 170 дБм до +30 дБм с шагом 0,01 дБ
Диапазон плотности40 с
Минимальная полоса обзоравнешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)
Персистенцияспектральная плотность, спектрограмма, обычная, PVT
Динамический диапазон (охват. Bitmap)вход, выход, внутр, внешн, вход-выход, выход-вход
Мин. время захватаразъем N-типа (female) импеданс 50 Ом
Макс. время захватачастота 10 МГцвыходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)разъем BNC-тип (female)импеданс 50 Ом
Диаграмма запускаразъем BNC-тип (female)импеданс ≥1 кОмуровень запуска: 5 В TTL уровень
Разрешение запускаРазъем BNC-тип (female)импеданс ≥1 кОм (вход внешнего запуска 2)импеданс 50 Ом (выход синхронизации)уровень запуска: 5 В TTL уровень
Критерии запускачастота 430 МГц±20 МГцразъем SMB (male)импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигналавнутренняя: 512 Мбвнешняя: USB-флэш накопитель
Вход / Выход внешнего источника опорного сигналаUSB, LAN, HDMI
Вход внешнего запуска 1220 В, 50 Гц, макс. 90 Вт со всеми опциями
Вход внешнего запуска 2 /Выход синхронизацииот 0 до 50 °C
Выход ПЧ410 x 224 х 135 мм
Количество маркеровот 0 до 100% с шагом 0,1%
дисплей4,65 кг
Погрешность± span / (кол. точек развертки-1)
Разрешение2 Гц
Тип детектора25,1 кГц / 804 кГц
Максимальная частота дискретизации± 0,5 дБ
Линейная шкала20 дБ
Диапазон0 Гц, от 100 Гц до макс. частоты 0 Гц, от 10 Гц до макс. частоты с опцией RSA3000-BW1
Постоянное напряжение50 В
Опорная частота10 МГц
Глубина памяти0,5 дБ
Перегрузка+33 дБм (2 Вт)
ЗадержкаМин. диапазон / Макс. диапазон
Рабочий диапазон частотот 9 кГц до 4,5 ГГц
Количество точекобычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC
1 МГц801
ВЧ-вход10,1" сенсорный экран, 1024 х 600 пикселей
ИсточникХеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса
Коэффициент усиления+45 дБм
Источник запускачастота 10 МГцвыходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)разъем BNC-тип (female)импеданс 50 Ом
Тип запуска6
Время разверткинулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс
Неравномерность АЧХ200 дБ
Разрешение по амплитуде5 кГц
Разрешение ПЧ RBW (-3 дБ)от 10 Гц до 3 МГц, с шагом 1-3-10 от 1 Гц до 10 МГц, с шагом 1-3-10 с опцией RSA3000-BW1
Разрешение VBW (-3 дБ)От 1 Гц до 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ)200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000-EMC
Измерение уровня (fцентр ≥ 10 МГц)от среднего уровня собственных шумов (DANL) до +30 дБм
Непрерывный РЧ-сигнал+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл.
2,7 ГГц…3,0 ГГцот 1 до 200 дБ

Анализатор спектра реального времени RIGOL RSA3045 отзывы

Об этом товаре отзывов пока нет. Будьте первым!
Популярные категории
×
Контакты
×
Заказать обратный звонок
Номер телефона*
Email
Ваше имя
Комментарий

×
